怎样区别隔离型和非隔离型电源

我们平时所接触到的电源大体上可分为两种:一种是专门用于交流电路的电源变压器，另一种则是由很多电子元件组成的开关电源或线性电源。这两种电源都存在隔离和非隔离型。

输入220v的高电压，总是要把输出端和设备或灯具的金属外壳以及人体隔离开的。这个任务可由隔离电源来完成;某些情况下也可采用非隔离电源，另通过做好线路绝缘以及采用塑料外壳等办法来解决隔离问题。下面就简单介绍一下这两种电源的区别方法:

一.电源变压器

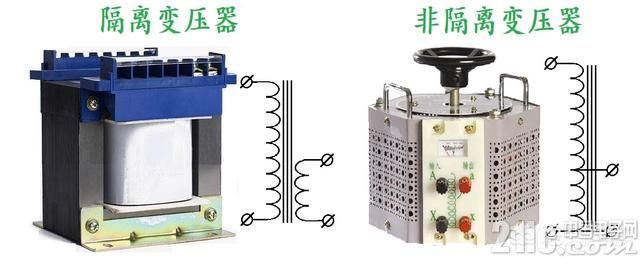

我们平时见的最多的就是下图左面的隔离型变压器，它的初级线圈和次级线圈是完全独立的(在特定场合为消除高频干扰还会在初、次级之间加入静电隔离)。因此安全性最好。有时，既使是不需要“变压”也会采用这种结构，比如输入和输出电压都是220ⅴ的专用隔离变压器。

另外一种就是非隔离型变压器，又叫“自隅”变压器。它通常都是以调压器的形式出现。由于只有一个线圈，所以很方便做成可调压的结构，而且在同样重量的前提下，要比隔离型变压器的功率要大。





从右图可以看出，它的输入和输出是导通的，而且其中一根是直接连在一起的。正常使用时这根线应该和零线相连。但单相的两芯挿头是难以区分火、零的。如果挿反，既使是把电压降至1ⅴ，实际两个输出端子也分别会是219和220v。触摸到哪个输出端都足以致命。

二.由电子元器件组成的电源

这是目前市场占有率最高的电源。它主要有三种形式即:开关电源、线性电源和阻容降压型电源。

隔离型线性电源会带有笨重的电源变压器，很容易区别。而阻容降压则属于非隔离型电源。因此下面只介绍一下开关电源中隔离与非隔离型的识别方法:

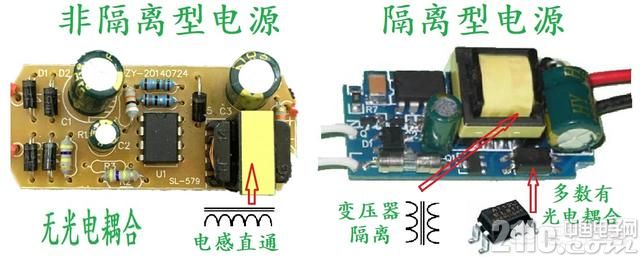

左图是非隔离型、右图是隔离型。开关电源的基本特征是一定会有电感存在。非隔离型所用的一般是一个线圈的电感，而隔离型的会把电感做成变压器的形式，将输入、输出完全隔开，以硧保安全。输出和输入的反馈多数会用“光隅”去完成。

区分隔离与非隔离电源可通过目测或用万用表测量的方式来解决。

目测法是在手头无万用表的情况下，所采用的粗略、快捷的判断方法。首先可观察电路板正面是否存在光隅，如有光隅就是隔离型电源。如没有光隅，则非隔离的可能性最大(有的隔离型电源也不带光隅，但非隔离一定不带光隅)。看电路板背面，隔离型有明显的分界空间，而非隔离则是线路交织在一起难以区分。

当然最准硧的方式还是要用万用表来检测。把万用表拨至欧姆档的高阻档位(指针表Rⅹ10K、数字表用二极管档)，直接测量电源输入和输出端之间，是否处于∞大的绝缘状态，且每根线的正反向都要量。如果是隔离型，无论怎样测量，都不会导通，反之就是非隔离。

隔离型和非隔离型电源相比的主要优势，除了安全性好以外，还具有抗干扰能力强、输入电压范围宽和故率低等特点。但它也有体积大、成本高和效率低等短板。根据以上特点，在电源形式的选择上可根据实际情况灵活应对。
