PCB阻焊开窗是什么意思？PCB阻焊开窗的原因又是什么？

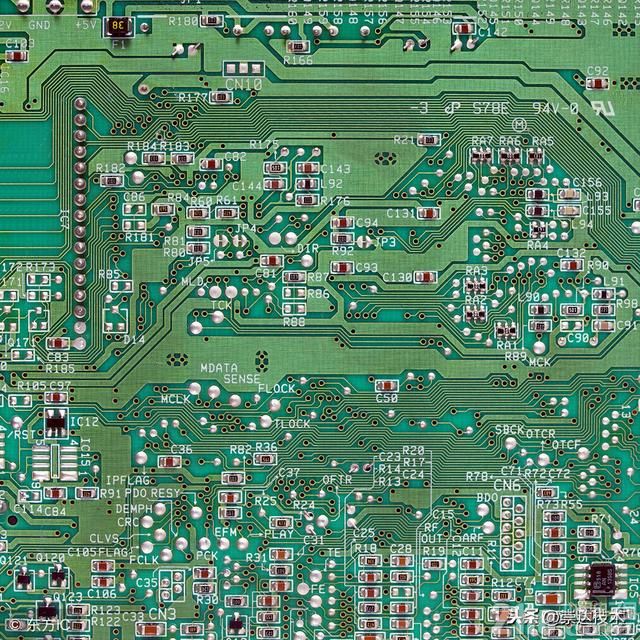

阻焊层的概念

阻焊层就是soldermask，是指印刷电路板子上要上绿油的部分。实际上这阻焊层使用的是负片输出，所以在阻焊层的形状映射到板子上以后，并不是上了绿油阻焊，反而是露出了铜皮。

阻焊层的工艺要求

阻焊层在控制回流焊接工艺期间的焊接缺陷中的角色是重要的，pcb设计者应该尽量减小焊盘特征周围的间隔或空气间隙。

虽然许多工艺工程师宁可阻焊层分开板上所有焊盘特征，但是密间距元件的引脚间隔与焊盘尺寸将要求特殊的考虑。虽然在四边的qfp上不分区的阻焊层开口或窗口可能是可接受的，但是控制元件引脚之间的锡桥可能更加困难。对于bga的阻焊层，许多公司提供一种阻焊层，它不接触焊盘，但是覆盖焊盘之间的任何特征，以防止锡桥。多数表面贴装的PCB以阻焊层覆盖，但是阻焊层的涂敷，如果厚度大于0.04mm(″)，可能影响锡膏的应用。表面贴装PCB，特别是那些使用密间距元件的，都要求一种低轮廓感光阻焊层。





阻焊层的工艺制作

阻焊材料必须通过液体湿工艺或者干薄膜叠层来使用。干薄膜阻焊材料是以0.07-0.1mm(0.03-0.04″)厚度供应的，可适合于一些表面贴装产品，但是这种材料不推荐用于密间距应用。很少公司提供薄到可以满足密间距标准的干薄膜，但是有几家公司可以提供液体感光阻焊材料。通常，阻焊的开口应该比焊盘大0.15mm(0.006″)。这允许在焊盘所有边上0.07mm(0.003″)的间隙。低轮廓的液体感光阻焊材料是经济的，通常指定用于表面贴装应用，提供精确的特征尺寸和间隙。

pcb阻焊层开窗的理解

阻焊开窗是指需要焊接的位置露出铜的部位的大小，即不盖油墨部分的大小，盖线指阻焊油盖住线路部分的大小及多少。盖线距离过小在生产过程中就会造成露线。

PCB阻焊层开窗的原因

1.孔径开窗：是因为有很多客户不需要油墨塞孔，如果不开窗，则油墨会进入孔内。(这是针对小孔)如果大孔塞了油墨进去则客户无法上键。另外如果是化金板的话也必须得开窗2.PAD(就是铜)开窗：客户需要焊接，表面处理
