带你了解一下：高可靠性陶瓷电容

什么是陶瓷?凡是用陶土和瓷土这两种不同性质的粘土为原料，经过配料、成型、干燥、焙烧等工艺流程制成的器物都可以叫陶瓷。顾名思义，陶瓷电容器也是由同样的原理制成。是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层(外电极)，从而形成一个类似独石的结构体，故也叫独石电容器。众所周知，陶瓷易碎，易裂。那么如何让陶瓷电容做到高可靠性呢? 　　陶瓷电容结构

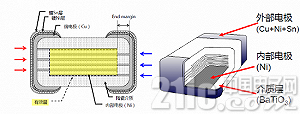

陶瓷电容主要由两部分组成，陶瓷电容本体和外部电极组成。本体部分由内部电极和介质层组成，这部分是陶瓷电容器存储能量的关键部位，同时也是最脆弱的部分，一不小心受到外部碰撞或者内部应力就会开裂或破碎，造成陶瓷电容器失效。轻则电路板功能失效，重则烧毁板子。由于陶瓷电容器的失效模式是短路，所以无论因何种原因应发失效，电容器上的电流会瞬间增大，产生大量的热，引发起火。 　　如何提高陶瓷电容的可靠性? 　　人无完人，器件也是一样，不可能只有优点，没有缺点。陶瓷电容因为其原材料简单---土。到处都有，取材方便，所以被大规模推广。但是，陶瓷易碎，可靠性不高也一直困扰着人们。 　　那么人如何才能解决这一问题让陶瓷电容可以大规模量产呢?下面是上海润欣科技合作伙伴提供的一种电容方案的解决方法，也是全球首家解决此问题并实现大批量量产的陶瓷电容方案。下面的图片可以帮助您理解：

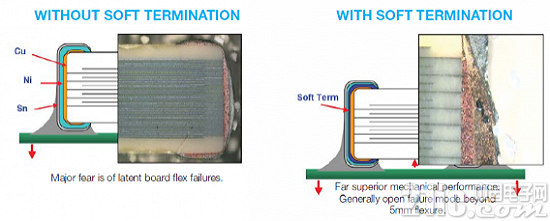

前面我们已经讲过，陶瓷电容有外部电极，外部电极包括最里面的Cu层，中间的Ni层和最外边的Sn层组成，为了使电容的抗板弯特性好一点，避免本体和电极之间硬碰硬，本方案首先提出在Cu和Ni层中间加入Soft Term，这看起来貌似很简单，但是实际并非如此。业内常说，做陶瓷电容拼到最后是对材料的研究，微小的材料配方差异，对产品的性能影响是非常大的。本方案在技术实现的过程中也是做了无数次的尝试，终于找到了比较合适的配方。目前市面上做柔性高可靠性陶瓷电容的厂家很多，但原理都大同小异。 　　陶瓷电容何处寻?
