功率MOS剖析(二)

(2)：说明：

功率 MOSFET 正向饱和导通时的稳态工作点：





当门极不加控制时，其反向导通的稳态工作点同二极管。

(3)：稳态特性总结：

-- 门极与源极间的电压Vgs 控制器件的导通状态;当VgsVth时，器件处于导通状态;器件的通态电阻与Vgs有关，Vgs大，通态电阻小;多数器件的Vgs为 12V-15V ，额定值为+-30V;-- 器件的漏极电流额定是用它的有效值或平均值来标称的;只要实际的漏极电流有效值没有超过其额定值，保证散热没问题，则器件就是安全的;-- 器件的通态电阻呈正温度系数，故原理上很容易并联扩容，但实际并联时，还要考虑驱动的对称性和动态均流问题;-- 目前的 Logic-Level的功率 MOSFET，其Vgs只要 5V，便可保证漏源通态电阻很小;-- 器件的同步整流工作状态已变得愈来愈广泛，原因是它的通态电阻非常小(目前最小的为2-4 毫欧)，在低压大电流输出的DC/DC 中已是最关键的器件;包含寄生参数的功率MOSFET等效电路

(1)：等效电路





(2)：说明：

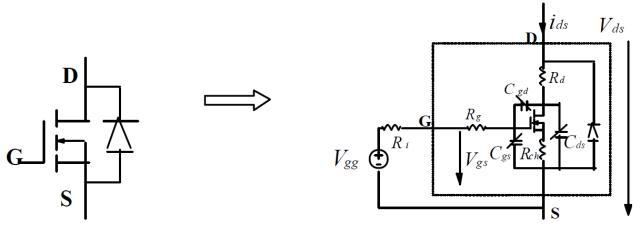

实际的功率MOSFET 可用三个结电容，三个沟道电阻，和一个内部二极管及一个理想MOSFET 来等效。三个结电容均与结电压的大小有关，而门极的沟道电阻一般很小，漏极和源极的两个沟道电阻之和即为MOSFET 饱和时的通态电阻。

功率MOSFET的开通和关断过程原理

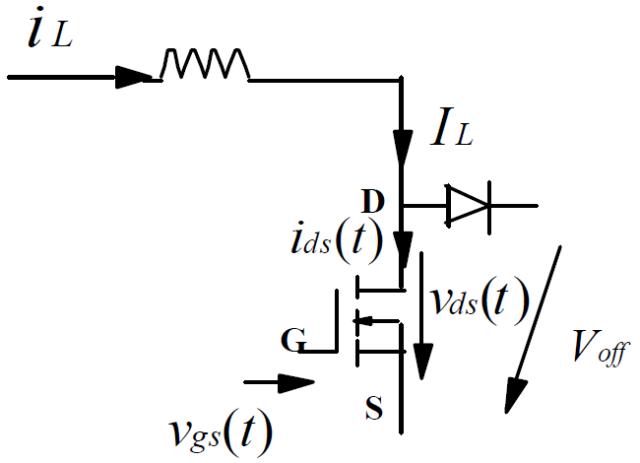

(1)：开通和关断过程实验电路

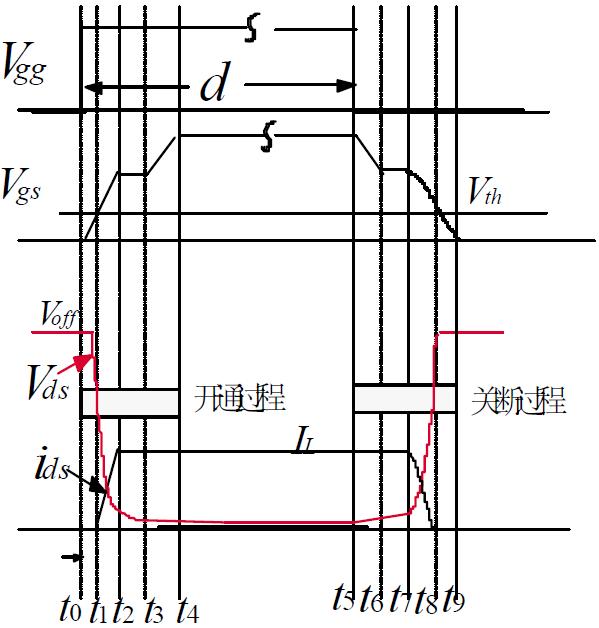

(2)：MOSFET 的电压和电流波形：





(3)：开关过程原理：

开通过程[ t0 ~ t4 ]：

-- 在 t0 前，MOSFET 工作于截止状态，t0 时，MOSFET 被驱动开通;-- [t0-t1]区间，MOSFET 的GS 电压经Vgg 对Cgs充电而上升，在t1时刻，到达维持电压Vth，MOSFET 开始导电;-- [t1-t2]区间，MOSFET 的DS 电流增加，Millier 电容在该区间内因DS 电容的放电而放电，对GS 电容的充电影响不大;-- [t2-t3]区间，至t2 时刻，MOSFET 的DS 电压降至与Vgs 相同的电压，Millier 电容大大增加，外部驱动电压对Millier 电容进行充电，GS 电容的电压不变，Millier 电容上电压增加，而DS电容上的电压继续减小;-- [t3-t4]区间，至t3 时刻，MOSFET 的DS 电压降至饱和导通时的电压，Millier 电容变小并和GS 电容一起由外部驱动电压充电，GS 电容的电压上升，至t4 时刻为止。此时GS 电容电压已达稳态，DS 电压也达最小，即稳定的通态压降。

关断过程[ t5 ~t9 ]：

-- 在 t5 前，MOSFET 工作于导通状态， t5 时，MOSFET 被驱动关断;-- [t5-t6]区间，MOSFET 的Cgs 电压经驱动电路电阻放电而下降，在t6 时刻，MOSFET 的通态电阻微微上升，DS 电压梢稍增加，但DS 电流不变;-- [t6-t7]区间，在t6 时刻，MOSFET 的Millier 电容又变得很大，故GS 电容的电压不变，放电电流流过Millier 电容，使DS 电压继续增加;-- [t7-t8]区间，至t7 时刻，MOSFET 的DS 电压升至与Vgs 相同的电压，Millier 电容迅速减小，GS 电容开始继续放电，此时DS 电容上的电压迅速上升，DS 电流则迅速下降;-- [t8-t9]区间，至t8 时刻，GS 电容已放电至Vth，MOSFET 完全关断;该区间内GS 电容继续放电直至零。
