TL494—恒流源之变压器的参数计算说明(一)

无论恒流源还是恒压源，DC-DC隔离变换关键的元器件就是变压器，变压器不仅起到电气隔离作用而且还起到变电压的作用。

(1)基础介绍，这次主要说说恒流源变压器电气参数的计算方案，因此假定变压器磁芯已经确定，如下磁芯形状，如E-E型、EFD型和EC型等，磁芯中柱截面积即为磁芯有效截面积Ae，如下图





<磁芯截面积示意图>

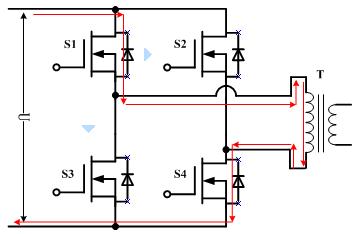

以全桥为例，如下为简易拓扑图





<全桥拓扑图>

全桥每个单元的上管和下管总是互补导通，如上图红色箭头为对管S1和S4导通的情况，这时母线全电压加在变压器T线圈两端，设变压器原边匝数为"N"，开关频率"f"，磁芯截面积"Ae"，磁通密度变化量"ΔB"，那么根据前面几次我们变压器计算的说明，且全桥变压器是双向磁化型，因此得到如下(1)关系式：





(1)





<双向磁化磁滞回线>

(2)恒流源变压器电气参数计算说明，假定恒流源输出最大电压为"Uomax"①、首先磁通密度变化量"ΔB"，对于双向磁化型，不考虑剩磁问题，因此可取"ΔB=0.2T至0.25T"，当然对于单向磁化必须考虑剩磁问题(每个周期剩磁占据一部分磁通密度)，"ΔB=0.15T至0.2T"是为取值偏小，因此磁芯利用率低，计算参考式子参阅前面文档。

②、根据已知参数计算需要的匝数，目的就是保证磁通密度在设定范围内，不至于饱和
