探析pcb6种常用的布线方法

01

常规布线：不详细说了，是个人就知道怎么弄。需要说明的是在布线过程中，可按小键盘的*键或大键盘的数字2键添加一个过孔;按L键可以切换布线层;按数字3可设定最小线宽、典型线宽、最大线宽的值进行切换。

02

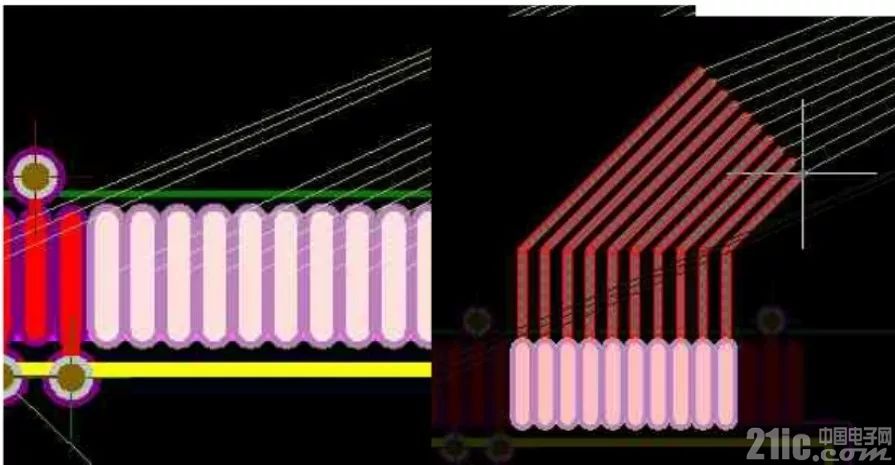

总线式布线：通俗的讲就是多条网络同事布线的问题。具体方法是，按住SHIFT，然后依次用光标移到要布线的网络，点击鼠标左键即可选中一条网络，选中所需的所有网络以后，单击工具栏汇的总线布线图标，在被选网络中任意单击即可开始多条网络同时布线。布线过程中可以按键盘上左右尖括号<>调节线间距。





03

差分对布线：差分网络是两条存在耦合的传输线，一条携带信号，另一条则携带它的互补信号。使用差分对布线前要对设定差分对网络进行设置。设置可以在原理图中设置，也可以在PCB中进行设置。

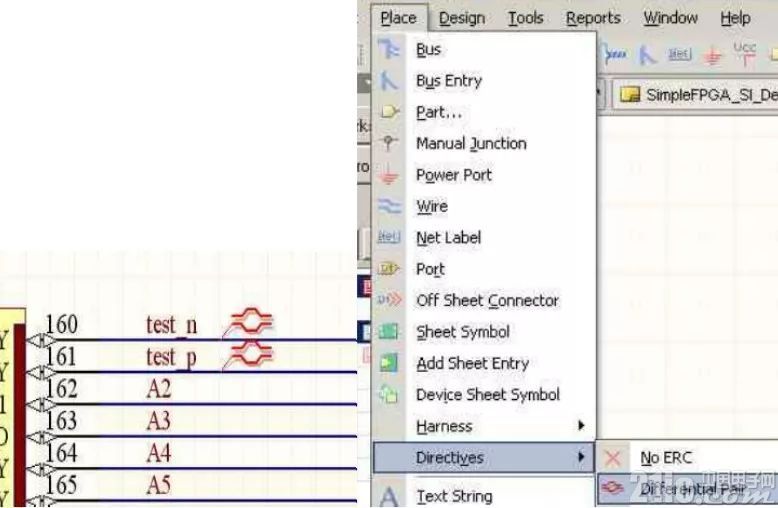

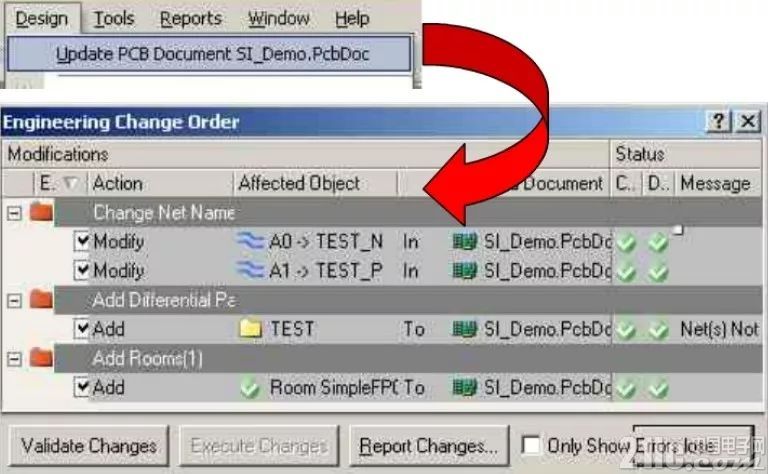

a 原理图中添加差分对规则： 在命名差分对网络时，必须保证网络名的前缀是一样的，后缀中用下划线带一个N和一个P字母即可。命名好之后点击菜单Place-Directives-DifferntialPair命令，在差分对上放置两个差分对图标。单击菜单Design-Update PCB Document ****在打开的对话框中重新传差一次修改规则即可在PCB中进行差分对布线。

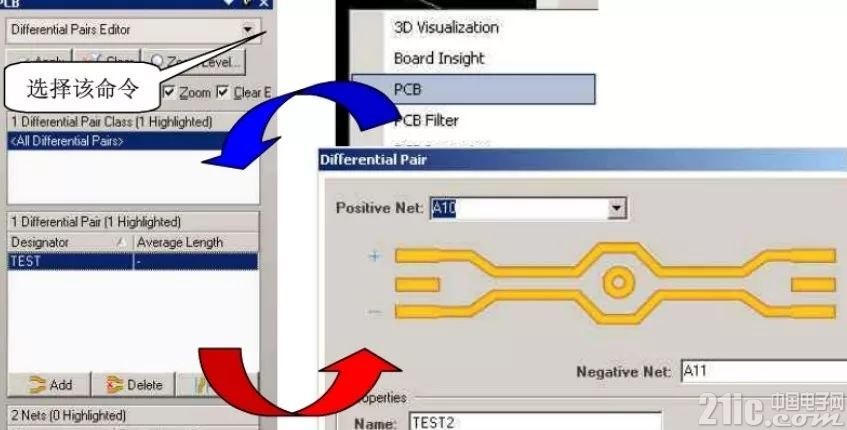

b.在PCB中添加差分对布线规则：快捷菜单PCB打开PCB面板，从面板第一栏中选择Differential Pairs Editor,单击add，在打开的差分对设置对话框中选定要定义成差分对的网络，然后在Name栏内输入一个差分对名称单击OK退出设置，之后就可以进行差分布线了。

单击工具栏中的差分对布线图标，软件自动将网络高亮显示，在差分对网络上单击开始布线，布线过程中可以添加过孔、换层等操作。







[!--empirenews.page--]











04

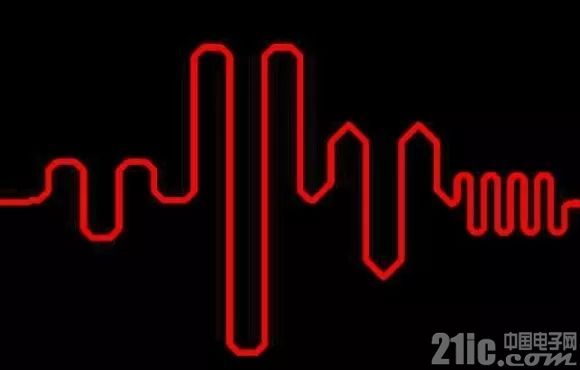

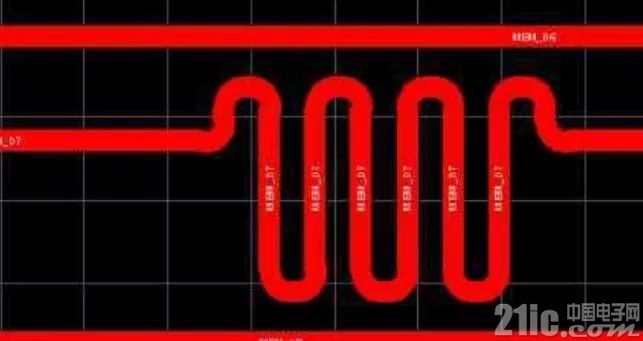

蛇形走线：单击工具栏中的交互式布线图标进入交互布线，在布线过程中按键盘SHIFT+A即可切换到蛇形布线模式，按数字1、2键可调整蛇形线倒角，按3、4键可调节间距，按<>键可调节蛇形线幅度。





05

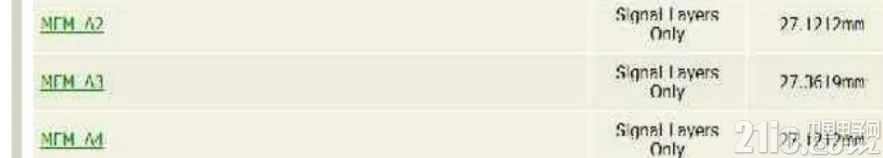

等长布线 ：Design-Classes命令，弹出类操作对话框。右键单击Net Classes,左键单击Add Class添加网络类，可重命名网络类名称。先将等长网络中最长的一根先布好线，并尽量短，其他线布尽量的宽松。按T+R键单击一根走线，再按TAB键，弹出等长线设置对话框，等长线的约束类型选择From Net,选择该网络类中最长的那根，将其设为等长线基准，并设置好蛇形走线布线规则后即可进行等长线调节。布线完成后，按R,L输出报告，查看网络是否是等长。该工具还可以检查其他已布好线的网络长度。









06

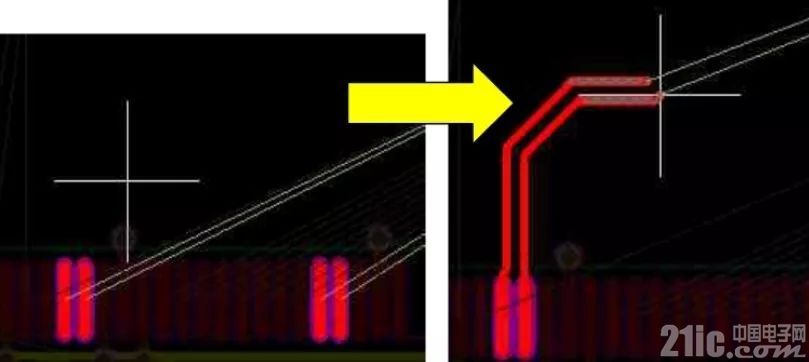

单键布线：主要用于短距离的布线。点击工具栏中交互式布线图标，然后按住CTRL键，单击要布线的网络即可。

补充一个添加过孔的知识点：快捷键是小键盘的*键。但是对于笔记本来说就要麻烦了呢，按数字2键，再按L键换层。
