不用继电器实现电机正反转

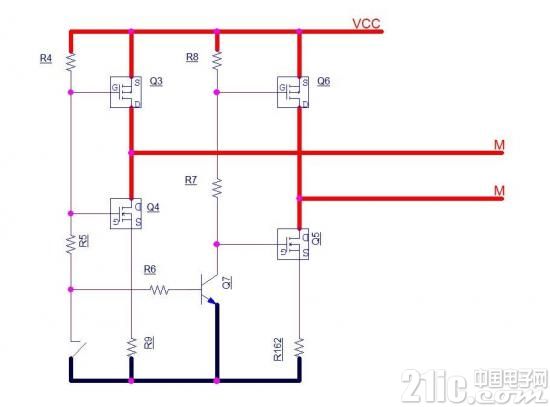

第一张图是只能实现正反转，不能停机;如下图，工作原理这里不做说明，看图2说明就可以了。

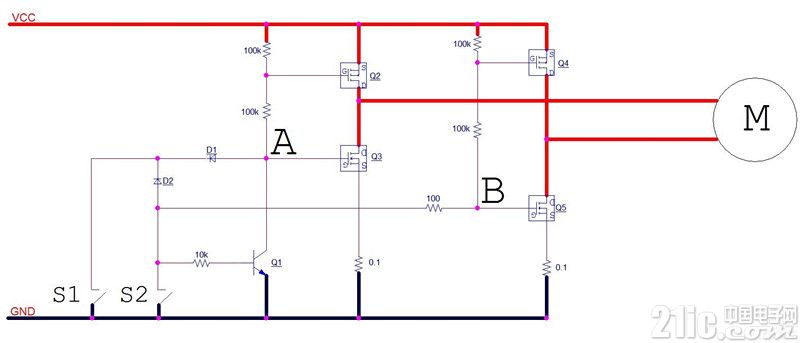

第二张图加控制停机功能，如下图;





工作原理：

S1为使能开关、S2为控制电机正反转;

当开关S1闭合时，A点与B点分别为低电平，Q2和Q4导通，Q3和Q5截止，电机M两端为高电平VCC等电位电机不动作。

当开关S1开路时：

开关S2为闭合时，Q1截止，A点输出高电平，Q2截止，Q3导通;B点为低电平，Q4导通，Q5截止;电机M：上为地下为VCC。

开关S2为开路时，Q1导通，A点输出低电平，Q2导通，Q3截止;B点为高电平，Q4截止，Q5导通;电机M：上为VCC下为地。
