如何设计RTC电路

RTC(Real_Time Clock)为整个电子系统提供时间基准，MCU、MPU、CPU均离不开RTC电路设计，在设计、应用RTC单元时，常常会发现延时、超时或者功耗过大现象，如何解决RTC精度以及功耗问题呢?本文将为您介绍时钟芯片PCF8563应用设计，并给出相应的解决方法。

一、什么是RTC

实时时钟(Real_Time Clock)简称为RTC，主要为各种电子系统提供时间基准。通常把集成于芯片内部的RTC称为片内RTC，在芯片外扩展的RTC称为外部RTC，PCF8563是一款低功耗的CMOS实时时钟/日历外部芯片，支持可编程时钟输出、中断输出、低压检测等，与处理器通过I2C串行总线进行通信，最大总线速率可达400kHz。

二、RTC精度设计

RTC的主要职责就是提供准确的时间基准，计时不准的RTC毫无价值可言。目前部分MCU在片内已集成RTC，实际测试中在电池供电6小时环境下片内RTC的偏差在1-2分钟。因此，若对实时时钟有较高的要求则需优先考虑外扩RTC，同时要求时钟精度更高的RTC，比如PCF8563，表1所示是不同RTC的时钟精度对比。

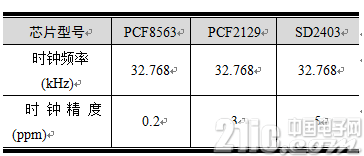

表1 常见RTC时钟精度对比

1)电路设计

RTC设计电路简约而不简单，时钟芯片的选择、晶振的选择、电路设计、器件放置、阻抗控制、PCB走线规范均会影响RTC的时间基准的稳定性， 图 1为RTC芯片PCF8563电路设计。

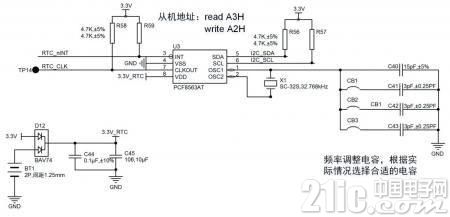

图1 PCF8563参考电路图

2)晶体对地电容容值选择

负载电容Cload= [ (Ca*Cb)/(Ca+Cb) ]+Cstray，其中Ca、Cb为接在晶体两引脚到地的电容，Cstray为晶体引脚至处理器晶体管脚的走线电容(即杂散电容总和)，一般Cstray的典型值取4~6pF之间;如要满足晶体12.5pF负载电容的要求，Cload= [ (15*15)/(15+15) ]+5=12.5pF。





图2 常见时钟电路

3)PCB布线

由于RTC的晶振输入电路具有很高的输入阻抗，因此它与晶振的连线犹如一个天线，很容易耦合系统其余电路的高频干扰。而干扰信号被耦合到晶振引脚导致时钟数的增加或者减少，考虑到线路板上大多数信号的频率高于32.768kHz，所以通常会发生额外的时钟脉冲计数，因此晶振应尽可能靠近OSC1 和OSC2引脚放置，同时晶振、OSC1 和OSC2的引脚最好布成地平面，具体PCB布线如图3所示。

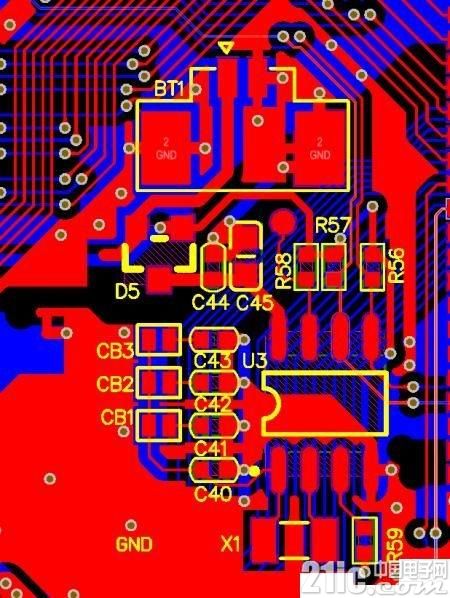

图3 PCB布线

4)电路相关说明

如图1所示，R56、R57为 I2C 总线上拉电阻，PCF8563中断输出及时钟输出均为开漏输出，所以也需要外接上拉电阻，如图1中的的R58、R59，若不使用这两个信号，对应的上拉电阻可以不用。

对于PCF8563芯片，需外接时钟晶振32.768kHz (如图1的 X1)，推荐使用±20ppm或更稳定的晶振。PCF8563典型应用电路推荐使用 15pF的晶振匹配电容，实际应用时可以作相应的调整，以使RTC获得更高精度的时钟源。一般晶振匹配电容在15pF～21pF之间调整(相对于±20ppm精度的 32.768kHz晶振)，15pF电容时时钟频率略偏高，21pF电容时时钟频率略偏低。

5)精度调整方法

1.设置PCF8563时钟输出有效(CLKOUT)，输出频率为32.768kHz;

2.使用高精度频率计测量CLKOUT输出的频率;

3.根据测出的频率，对 CB1、CB2、CB3作短接或断开调整，频率比32.768kHz偏高时，加大电容值，频率比32.768kHz偏低时，减小电容值。

说明：图1中的 C41、C42、C43的值在1pF～3pF之间，根据实际情况确定组合方式，以便于快速调整，推荐使用(3pF、3pF、3pF)、(1pF、2pF、3pF)、(2pF、3pF、4pF)。

三、RTC低功耗设计

很多RTC设计成可以只依靠一块电池供电就能工作，如果主电源关闭，仅依靠一小块锂电池就能够驱动振荡器和整个时钟电路，如何降低RTC电路工作时功率消耗?

通过应用几种不同的方法可以降低RTC功耗：

选择低功耗的RTC，比如PCF8563,表2所示是不同RTC的功率消耗对比

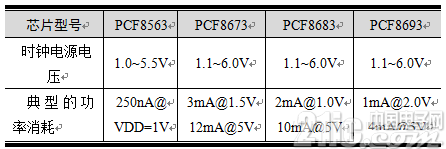

表2 常见RTC功率消耗对比

RTC电源切换电路中，选择漏电流小的二极管比如BAV74，当系统电源电压3.3V断开时，BT1锂电池CR2032(3V/225mAh)通过二极管向RTC供电;

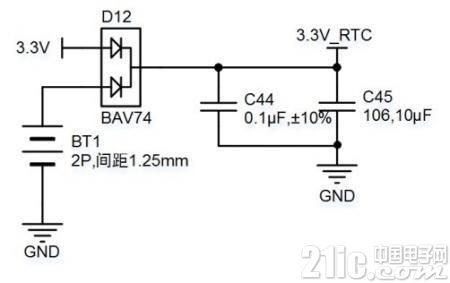

图4 RTC电源切换电路

尽量少而且合理地访问RTC，减少I2C总线的动态电流;

将 I2C 总线的上拉电阻设计得尽量大些，比如10k;

在应用时，通过设置寄存器关闭RTC的时钟CLKOUT输出。
