图文分享滤波电容使用心得

简单的电感电路在低阻抗电路中使用时效果很好，衰减超过40dB，但在高阻抗电路中可能一点效果没有。

单个电容器的电路在高阻抗电路中效果很好，但在低阻抗电路中效果很差。

多元件构成的滤波器会有很好的效果，但前提是必须构造正确，应使电容器面对高阻抗，电感器面对低阻抗。

由于电容器引线具有寄生电感，电阻，实际电容器模型是电容，电感(等效串联电感ESL)，电阻(等效串联电阻ESR)串联的结构，具有自谐振频率，电容器应该工作在其自谐振频率之下才能发挥作用。

表一： 引线长1.6mm的陶瓷电容器

电容量

谐振频率(MHZ)

1 mF

1.7

0.1 mF

4

0.01mF

12.6

3300 pF

19.3

1100 pF

33

680 pF

42.5

330 pF

60

由此可见，一般电容器的谐振频率很低，不能应用在高频，微波频段。为了提高谐振频率，可以采用表面贴装电容器，三端口电容器和穿心电容等。

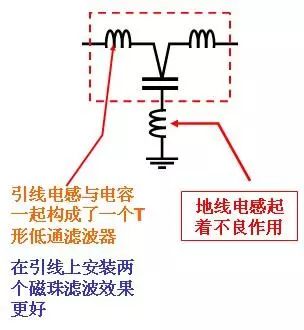

三端电容器：









三端电容的安装：

接地端尽量短，减少接地端的引线电感。

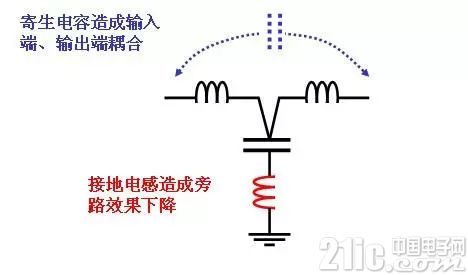

三端电容器的不足：





穿心电容：

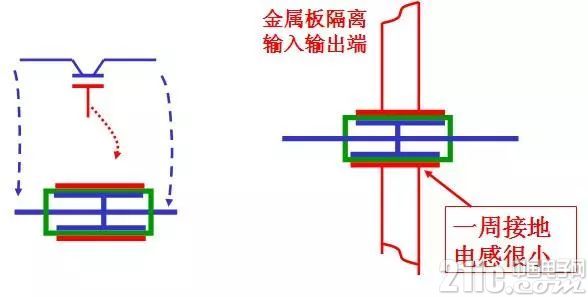

由于其接地端与地可以紧密接触，引线电感更小，因此性能更优越，以穿心电容为基础的馈通滤波器广泛应用于RF滤波。





穿心电容输入输出端连线穿过上下两块接地板(故名穿心电容)，相当于上下两个电容并联成一个总电容。由于其接地部分与电路中的地360°连接，所以接地电感很小。

另外温度和电压对电容值也有很大的影响。
