计算IGBT的驱动功率

在IGBT的Datasheet中，我们经常会看到一个参数Ciss，在实际电路应用中，这个参数其实并不算一个很有用的参数，是因为它是通过电桥测得的，由于测量电压太小而不能达到门极的门槛电压，实际开关过程中的miller效应并没有能包涵在内。在测量电路中，一个25V的电压加在集电极上，在这种测量方法下测得的结电容要比Vce=0的时候要小一些，因此，规格书中的Ciss这个参数一般用于IGBT相互做对比时使用。

一般我们使用下面的经验公式根据规格书的Ciss来计算输入电容Cin的大小

Cin=5Ciss

驱动功率的计算

接下来让我们看看应该如何来计算驱动功率。

在输入结电容中存储的能量可以通过如下公式计算：

W=1/2*Cin*ΔU?

其中，ΔU是门极上上升的整个电压，比如在±15V的驱动电压下，ΔU就是30V。

在每个周期，门极被充电两次，一个IGBT所需的驱动功率我们可以按下式计算：

P=f*Cin*ΔU?

如果门极电荷先前通过测量得到了，那么

P=f*Qg*ΔU

这个功率是每个IGBT驱动时所必须的，但门极的充放电时基本没有能量损失的，这个功率实际上损失在驱动电阻和外部电路中。当然，设计时还需要考虑其他方面的损耗，比如供电电源的损耗。

驱动电流的计算

驱动器的最大输出电流必须大于等于实际所需要的门极驱动电流，计算公式如下：

Ig,max=ΔU/Rg,min

ΔU是整个门极上升电压，而Rg,min是电路中选取的最小驱动电阻。

下面我们举个例子简单计算一下：

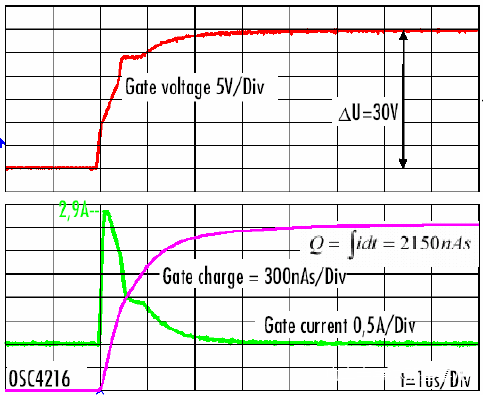

比如现有一个200A的IGBT模块，工作频率8KHZ，门极电荷测量波形如下：

Qg和ΔU可以通过示波器测得：Qg=2150nC，ΔU=30V

那么门极电容Cin=Qg/ΔU=71.6nF。

所需的驱动功率：

P=f*Qg*ΔU=8*2150*30=0.516W

如果Rg=4.7Ω，那么驱动电流为：

Ig=ΔU/Rg=30/4.7=6.4A

所需驱动功率的大小，再结合其他设计因素，我们就可以参考设计出所需的驱动板。
