三极管限流的选择方案

在现在生活中，很多电子产品都会用到三极管，三极管做开关电路是很常见的一种电路，基本上所有电子设备都有对其电路的应用，那么在做开关电路时，三极管限流电阻该如何选择呢?这个问题没有理清楚，可能将会使你的电路设计存在漏洞。

下面我将以项目中实际应用，来理解这些问题;





三极管在做开关电路时候，必须使得三极管处于饱和状态，当处于饱和状态时，β*Ib>Ic;

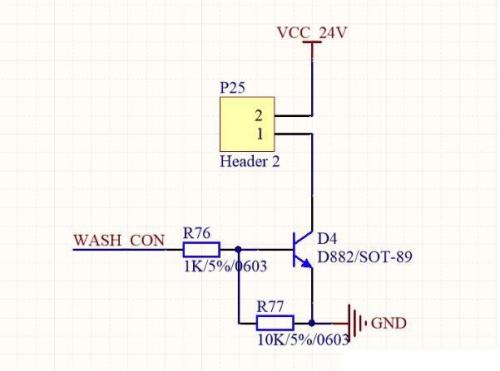

下面来验证以上电路是否处于饱和状态，上图是一个利用三极管D882搭建的电磁阀开关电路，P25是一个24V驱动的电磁阀 ，此电磁阀驱动功率为9W，由此可知当三极管做开关电路时，集电极所需电流Ic=9/24=0.375A，由于D882为SI管，BE压降为0.7V，则当三极管导通时，IB=(3.3-0.7)/1000=2.6mA，我们所购的D882放大倍数为160-320。

三极管导通时，Ib*β(min)=2.6*160=416mA,由于三极管集电极所需的电流只要375Ma，满足β*Ib>Ic，所以此电路在做开关电路的时候，满足三极管所需要的饱和状态，但是β*Ib只是略大于Ic，没有远远大于Ic，说明此三极管只是达到浅度饱和状态。

所以，一般为了电路的稳定性考虑，Ib*β(min)最好大于2Ic，所以此处R76=(3.3-0.7)/(2IC/160)=554欧，所以当R76取值最好小于556欧姆;但是考虑到单片机一般IO口拉电流在8MA左右，所以限流电阻也不能太小，不然单片机IO口驱动能力也不够。以上就是使用三极管限流电阻时的选择方案，需要设计者有较大的知识储备。
