稳压二极管、1n4007二极管的正负极辨别方法

二极管正负极判断并非不可解决的难题，每种类型的二极管皆具备与自身相对应的二极管正负极判断标准或方法。本文中，将向大家讲解稳压二极管正负极判断方法和1n4007二极管正负极判别标准，一起来了解下吧。





稳压二极管，英文名称Zener diode，又叫齐纳二极管。利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。





在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。

了解了稳压二极管，我们接下里详细的解说一下关于稳压二极管正负极应该如何判断以及稳压二极管正负极的接法。

稳压二极管正负极判断

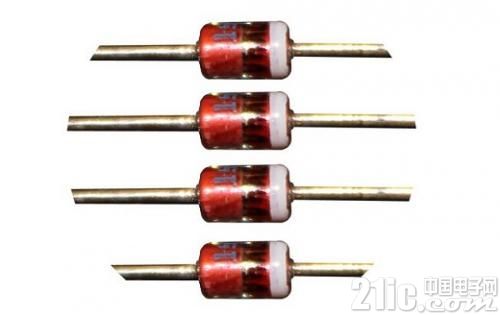

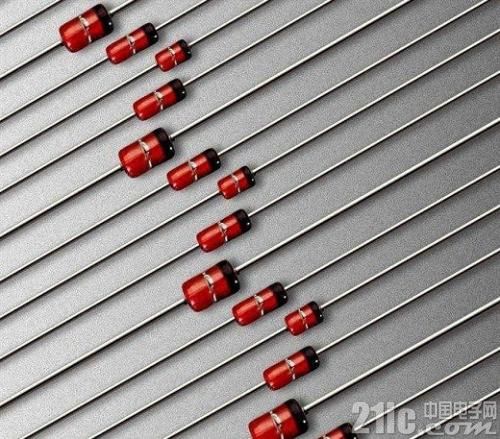

最简单是看外观上的标识，负极一般印有黑色或者银色圆环，正极没有。见下图





稳压二极管正负极的识别方法

1、从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

2、塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。

3、对标志不清楚的稳压二极管，也可以用万用表判别其极性，把万用表打到测二极管的档位，两表笔放在二极管的两端，交换两端再测一遍听到万用表的蜂鸣器叫了，那这时红表笔接触的那端就是正的，黑表笔那端就是负的。

稳压二极管正负极接法

很多朋友对稳压二极管的正负极连接很疑问，因为有些的方向是与正常方向相反的。



[!--empirenews.page--]



我们都知道稳压二极管都是工作在反向击中穿状态下的，所以一般情况下稳压二极管的正负极是反向的。

并且稳压二极管通过限流电阻在负极加高电压，在正极接低电压或地，因此输出就是正电压。

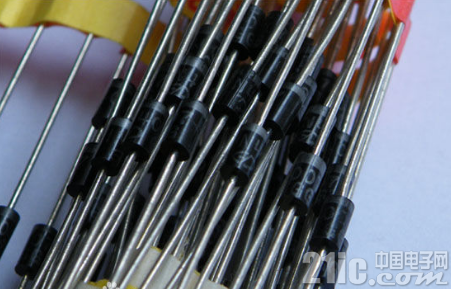

1n4007





1N4007 是封装形式为 DO-41 的塑料封装型通用硅材料整流二极管。广泛应用于各种交流变直流的整流电路中。也用于桥式整流电路。1n4007利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。





因为二极管是一个PN结组成所以开头是1N也就是一个PN结，1N开头的都是二极管，2N开头的就是三极管，我们可以把两个PN结接在一起就可以构成一个三极管。1N就说明管子是一个PN结组成，4007就是管子的型号。

1N4007 是封装形式为 DO-15 的塑料封装型通用硅材料整流二极管。广泛应用于各种交流变直流的整流电路中。

1N4007利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。

1n4007分正负极吗?

当然分正负极，所有的二极管都分正负极。

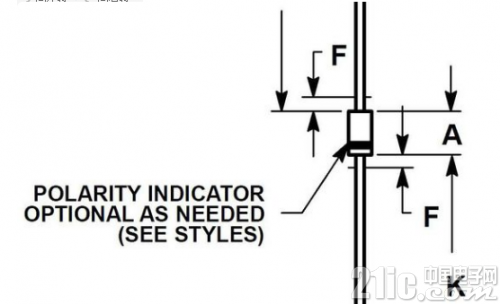

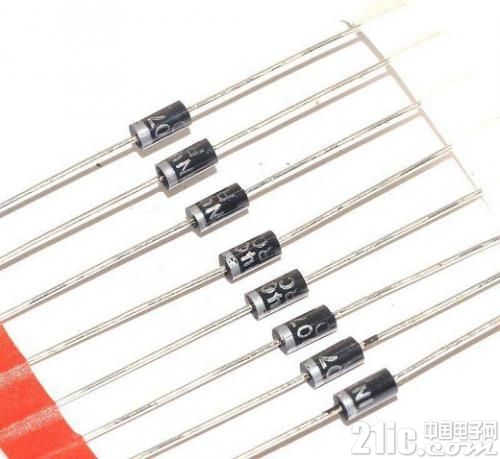

如下图，标有环的一端为负极(阴极)。

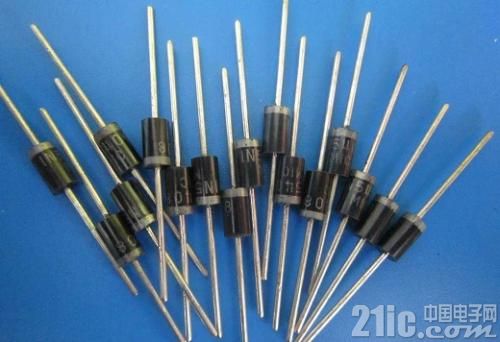

in4007二极管正负极区分方法

IN4007 整流二级管 带银色一边的是正极还是负极? IN4148 带黑色一边的是正是负?

凡带色环的是负极，接在整流电路中，二极管负极处是整流后的直流电源正极。
