功率器件热性能的主要参数

在日常生活中，电子产品处处可见，大家都知道如何使用，但是都不会去了解电子产品里面有什么，其实里面很重要的是功率器件。功率器件受到的热应力可来自器件内部，也可来自器件外部。若器件的散热能力有限，则功率的耗散就会造成器件内部芯片有源区温度上升及结温升高，使得器件可靠性降低，无法安全工作。表征功率器件热能力的参数主要有结温和热阻。

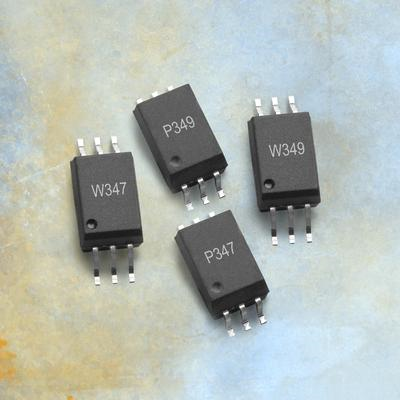

某功率器件

器件的有源区可以是结型器件(如晶体管)的PN结区、场效应器件的沟道区，也可以是集成电路的扩散电阻或薄膜电阻等。当结温Tj高于周围环境温度Ta时，热量通过温差形成扩散热流，由芯片通过管壳向外散发，散发出的热量随着温差(Tj-Ta)的增大而增大。为了保证器件能够长期正常工作，必须规定一个最高允许结温 Tj max。Tj max的大小是根据器件的芯片材料、封装材料和可靠性要求确定的。

功率器件的散热能力通常用热阻表征，记为Rt，热阻越大，则散热能力越差。热阻又分为内热阻和外热阻：内热阻是器件自身固有的热阻，与管芯、外壳材料的导热率、厚度和截面积以及加工工艺等有关;外热阻则与管壳封装的形式有关。一般来说，管壳面积越大，则外热阻越小。金属管壳的外热阻明显低于塑封管壳的外热阻。

当功率器件的功率耗散达到一定程度时，器件的结温升高，系统的可靠性降低，为了提高可靠性，应进行功率器件的热设计。以上就是功率器件的一些相关知识，功率器件不断发展，这就需要我们的科研人员的不断努力，推动技术不断发展，让我们的电子产品更加高效。
