检测开关变压器好坏的一些方法，你知道吗？

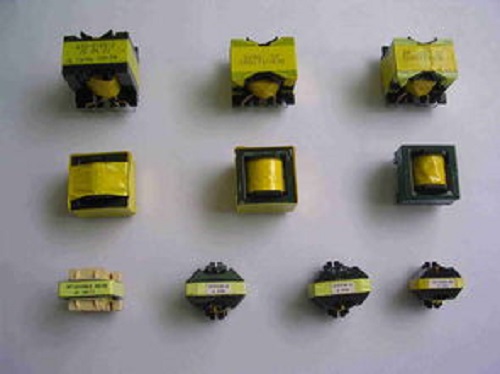

什么是开关变压器?如何检测它的好坏?开关变压器”一般是指“开关电源”里面所用的变压器，工作在十几到几十千赫兹甚至几百千赫兹频率的脉冲状态下，铁芯一般采用铁氧体材料。开关电源变压器是加入了开关管的电源变压器，在电路中除了普通变压器的电压变换功能，还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场合。

一、开关电源变压器作用

开关电源变压器和开关管一起构成一个自激(或他激)式的间歇振荡器，从而把输入直流电压调制成一个高频脉冲电压。

起到能量传递和转换作用。在反激式电路中， 当开关管导通时，变压器把电能转换成磁场能储存起来，当开关管截止时则释放出来。 在正激式电路中，当开关管导通时，输入电压直接向负载供给并把能量储存在储能电感中。当开关管截止时，再由储能电感进行续 流向负载传递。

把输入的直流电压转换成所需的各种低压。

二、开关变压器原理

对于开关电源，开关变压器的工作原理与普通变压器的工作原理是不同的。普通变压器输入的交流电压或电流的正、负半周波形都是对称的，并且输入电压和电流波形一般都是连续的，在一个周期之内，输入电压和电流的平均值等于0，这是普通变压器工作原理的基本特点;而开关变压器一般都是工作于开关状态，其输入电压或电流一般都不是连续的，而是断续的，输入电压或电流在个周期之内的平均值大多数都不等于0，因此，开关变压器也称为脉冲变压器，这是开关变压器与普通变压器在工作原理方面的最大区别。

通过PWM(脉冲宽度调制)控制开关管，将整流后的直流电压进行高频开关导通，使得高频电流流入开关电源的高频变压器原边，从而是变压器副边产生感应电流，经过整流后就可以得出需要的电压或多路电压。

三、开关变压器好坏检测

1、通过观察变压器的外貌来检查其是否有明显异常现象：

如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。

2、绝缘性测试：

用万用表R&TImes;10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。否则，说明变压器绝缘性能不良。

3、线圈通断的检测：

将万用表置于R&TImes;1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。

4、判别初、次级线圈：

电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。再根据这些标记进行识别。

5、空载电流的检测：

a、直接测量法 将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。

此值不应大于变压器满载电流的10%～20%。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多，则说明变压器有短路性故障。

b、间接测量法 在变压器的初级绕组中串联一个10/5W的电阻，次级仍全部空载。把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。F?空载电压的检测。

将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值，允许误差范围一般为：高压绕组≤±10%，低压绕组≤±5%，带中心抽头的两组对称绕组的电压差应≤±2%。

6、检测电源变压器的温度范围：

一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质量较好，允许温升还可提高。

7、检测判别各绕组的同名端：

在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压器时，参加串联的各绕组的同名端必须正确连接，不能搞错。否则，变压器不能正常工作。

8、电源变压器短路性故障的综合检测判别：

电源变压器发生短路性故障后的主要症状是发热严重和次级绕组输出电压失常。通常，线圈内部匝间短路点越多，短路电流就越大，而变压器发热就越严重。检测判断电源变压器是否有短路性故障的简单方法是测量空载电流。

存在短路故障的变压器，其空载电流值将远大于满载电流的10%。当短路严重时，变压器在空载加电后几十秒钟之内便会迅速发热，用手触摸铁芯会有烫手的感觉。此时不用测量空载电流便可断定变压器有短路点存在。以上就是开关变压器检测的方法，希望能给大家帮助。
