你不知道的电感特性知识

你了解电感吗?它有什么作用?以下是关于电感的十个特性，你都知道吗?

1、工字型电感

它的前身是挠线式贴片电感,工字型电感是它们的改良, 挡板有效加强储能能力,改变EMI方向和大小,亦可降低RDC。它亦可说是讯号通讯电感跟POWER电感的一种妥协。

贴片式的工字型电感主要用于几百kHz至一两MHz的较小型电源切换, 如数字相机的LED升压,ADSL…等等的较低频部份的讯号处理或POWER用途，它的Q值有20,30,做为讯号处理颇为适合;RDC比挠线式贴片电感低,作为POWER也是十分好用，当然,很大颗的工字型电感,那肯定是POWER用途了。

工字型电感最大的缺点,仍是开磁路,有EMI的问题, 另外,噪音的问题比挠线式贴片电感大。 我个人认为,工字型电感肯定不是最佳化的结构, 改良空间仍是十分大!

2、色环电感

色环电感是最简单的棒形电感的加工,主要是用作讯号处理。本身跟棒形电感的特性没有很大的差别,只是多了一些固的物,和加上一些颜色方便分辨感值, 因单价算是十分便宜,现时比较不注重体积,以及仍可用插件的电子产品,使用色环电感仍多。因为是插件式,而且太传统了,被时代淘汰是时间的早晚。

3、空芯电感

空心电感主要是讯号处理用途,用作共振,接收,发射….等等。空气可应用在甚高频的产品,故此很多变异要求不太高的产品仍在使用，因为空气不是固定线圈的最佳材料,故此,在要求越来越严格的产品趋势上,发展有限!

4、环形线圈电感

环形线圈电感,是电感理论中很理想的形状, 闭磁路,很少EMI的问题,充分利用磁路,容易计算, 几乎理论上的好处,全归环形线圈电感, 可是,有一个最大的缺点,就是不好挠线,制程多用人工处理。

现在中国人多,女孩子眼明手细，不过,谁愿意让年青活泼的女孩子浪费青春! 早晚请不到人! 但用机器的话,环形挠线的竞争力，仍有待做机械和电子控制的工程师来提升。环形线圈电感虽然是电感中很理想的形状,但因为主要是人工挠线，作为讯号处理,因为要求较高，所以比较少用，但很小很小的环形线圈电感，却仍是用量十分大，主要是用在高频，高感的通讯产品上。

环形线圈电感最大量的，是用铁粉芯作材料，跟树脂等混在一起，使得Air gap均匀分布在铁粉芯内部，做电感的，有一定的敏感度，当我们看到Air gap二字,就知道是用在power上，故此,铁粉芯环形线圈电感,是power电感最常用的一种，IDC可以达到20多安培。

我觉得,环形线圈电感的改良空间是十分大的,不妨往这方向研发和思考。铁粉芯环形线圈电感的优点是环形,但缺点亦是环形，我前便曾说,使用者最喜欢的形状是方形,故此,在妥协下,环形线圈电感并不是最具优势。

5、贴片迭层高频电感

贴片迭层高频电感,其实就是空心电感。特性完全相同,不过因为容易固定,可以小型化。

贴片迭层高频电感跟空心电感比较, 因为空气不是好的固定物,但空气的相对导磁率是一,在高频很好用, 故此,找一些相对导磁率是一,又是很好的固定物,那不是很好。

事实,世间绝大部份的物质,对导磁率都是一, 最便宜的就是石头，贴片迭层高频电感的材质就是石头，石头就是硅啦!三氧化二铝等等的材质,也是一样的用意啦。

总之,贴片迭层高频电感材质的目的,是可以做成积层贴片,方便印刷线路，我们不单不希望贴片迭层高频电感的材质有特性,我们希望它完全没有特性更佳，使得贴片迭层高频电感特性完全像空心线圈,而且因为能固定,所以变异很小很小, 在制程上,因为迭层制程,更可以尽量小型化。 Z=2*圆周率*频率*电感值 ，2和圆周率是常数,不管它们，相同的阻抗,频率越高,代表电感值可以越小, 现时通讯产品的频率就是越来越高, 这代表,感值需求越来越小。

感值越小,代表我们可以做得更小颗,更不用高导磁率的磁性材料,用空气,用石头就可以了， 所以,贴片迭层高频电感的使用量一定会越来越多,这是人类发展的必然趋势。

贴片迭层高频电感跟贴片挠线式高频电感的比较, 贴片迭层高频电感的Q值不够高,是最大的缺点, 但我可以确定,现在市面上的贴片迭层高频电感Q值,肯定不是这产品的极限, 故此,改善的空间仍是十分宽广。另外,因为高频产品的变异要求十分严格, 所以,材质对温度的变化,也是台湾和中国贴片迭层高频电感,尚无法跟日系强烈对抗的重要原因!

最后,因为感值会越来越小,精准度要求越来越高, 贴片迭层高频电感会取代贴片挠线式高频电感, 南海十一郎预测, 5年到10年后,贴片薄膜高频电感,也会取代贴片迭层高频电感。研究和市场方向,要抓对啊!

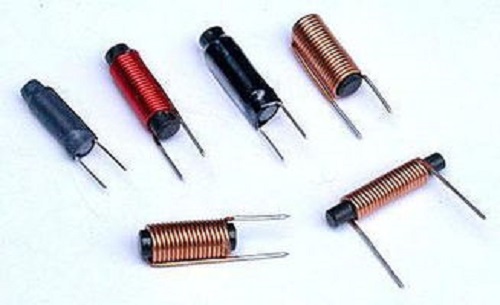

6、磁棒电感

磁棒电感是空心电感的加强，电感值跟导磁率成正比, 塞磁性材料进空心线圈,电感值,Q值…等等都会大为增加。好处,就自己想象了。如果想不通,或者不想思考,要早点改行喔! 磁棒电感是最简单,最基本的电感, 30年到100年前,电感有什么应用,它就有什么应用，特性亦是如是。

7、SMD贴片功率电感

SMD贴片功率电感最主要是强调储能能力,以及LOSS要少。

8、穿心磁珠

穿心磁珠,就是阻抗器啦, 电感是低通组件,可让低频通过,阻挡高频。

9、贴片磁珠

贴片磁珠就是穿心磁珠的下一代。

10、贴片高频变压器,插件高频变压器

高频变压器嘛，一般用于开关电源。以上就是电感的一些知识，希望能给大家帮助。
