怎样去检测一个热敏电阻器？你知道吗？

什么是热敏电阻器?应该如何检测?热敏电阻器是敏感元件的一种，其根据温度系数不同区划为正温度系数热敏电阻和负温度系数热敏电阻。热敏电阻的类型特点是在使用温度的灵敏度，不同的温度下显示出不同的电阻值。通常是由对温度极为敏感、热惰性很小的锰、钴、 镍的氧化物烧成半导体陶瓷材料制成的一种非线性电阻，其阻值会随着温度的变化而变化。热敏电阻按温度系数分为负温度系数(NTC)、正温度系数(PTC)和临界温度系数三类。正温度系数电阻的阻值随温度升高而增大，负温度系数电阻的阻值随温度升高而减小，临界温度系数电阻的阻值在临界温度附近时基本为零。

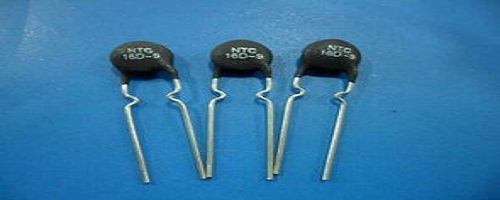

热敏电阻器大多为直热式，即热源是由电阻器本身通过电流时发热而获取的。此外还有旁热式，需外加热源。常见的热敏电阻器有圆形、垫圈形、管形等，其外形见图6 (a)。

目前应用最广泛的是负温度系数热敏电阻器(NTC)，它又可分为测温型、稳压型、普通型。其种类很多且形状各异，常见的有管状、圆片形等。国产MTC产品有MF51~MF57 (用于温度检测)、MF11~MF17 (用于温度补偿、温度控制)、MF21~ MF22 (用于电路稳压)、MF31 (用于微波功率测量)等系列。

正温度系数敏电阻器(PTC)的应用范围越来越广，除用于温度控制和温度测量电路外，还大量应用于彩色电视机的消磁电路及电冰箱、电驱蚊器、电熨斗等家用电器电路中。国产PTC 产品有MZ41~MZ42(用于吹风机、驱蚊器、卷发器等)、 MZ01~MZ04 (用于电冰箱的压缩机启动电路)、MZ71~MZ75 (用于彩色电视机的消磁电路)、MZ61~MZ63 (用于电动机过热保护)、MZ2A~MZ2D (用于限流电路)等系列。

2.热敏电阻器的检测方法

热敏电阻标称阻值是在温度为25 C的条件下，用专用仪器测得的。在业余条件下，也可用万用表电阻挡进行检测，但万用表检测时由于工作电流较大而形成热效应，往往使测得的值与标称阻值不相符。如果只要求粗测热敏电阻的阻值，以判断其类型和能否正常工作，则可用万用表按以下方法进行检测：

(1)常温检测。将万用表置电阻挡，两表笔接触热敏电阻两引脚，万用表读数为被测热敏电阻常温下的阻值，见图6 (b)。 在正确选用电阻挡的前提下，若读数为零或无穷大，说明热敏电阻已损坏。

(2)髙温检测。将电烙铁作为热源靠近热敏电阻，见图6 (b)，若万用表显示的阻值较常温阻值有明显变化移开电烙铁 则阻值恢复到常温阻值，表明热敏电阻是好的。

(3)低温检测。用万用表夹夹住热敏电阻两引脚，将热敏电 阻放入电冰箱内。正常时，负温度系数的热敏电阻，万用表显示的阻值比常温阻值明显增大;正温度系数的热敏阻值，万用表显示的阻值比常温阻值明显下降。

3.检测注意事项

(1)当体温高于环境温度时，用手捏住热敏电阻，应能观察到电阻读数的变化。

(2)每次检测PTC热敏电阻应在其温度降到室温后进行。以上就是热敏电阻器的解析，希望能给大家帮助。
