比较器在转换过程中的振荡处理方法，你知道吗？

什么是比较器在转换过程中的振荡处理方法?比较器是什么?应该如何理解?其实很简单。在输入端对两个电压进行比较。输出为高或者低。因此，在转换的过程中为什么存在振荡?

当转换电平缓慢改变的时候，这个现象经常会发生。常常是由于输入信号存在噪声，因此在转换电平附近的轻微波动会引起输出端的振荡。即使输入信号没有噪声，比较器本身也会存在噪声，比如其中的运放就存在噪声。当输出突然从一个轨转变到另外一个轨的时候有时也会引入噪声，并且会通过电源或者输出电路反射到输入端。

无论原因是什么，迟滞通常会是一种解决方案 - 受控正反馈。就像是猛然关断开关。当你逐渐推动杆的时候，通过中心点的时候将会猛然跳到一个新的位置。假若没有缓冲的情况下，开关会不停振荡并且其接触点将会不停地出现火花。

图 1a 给出了比较电压 VR 设定在 2V 的一个简单的比较器。在转换的过程中，缓慢上升下降的输入信号趋向于多次触发输出。

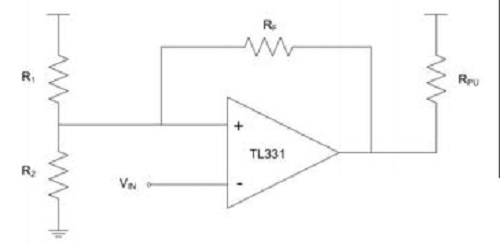

在图 1b 中，R1 和 R2 在输出端形成了一个分压器 - 正反馈切换门限电压从而形成迟滞。当一个上升的输入电压达到比较电压时候，Vo 的下降沿将使门限电压移动到一个较低的电压值，从而避免噪声引起振荡。

迟滞的幅度是由比较器的输出电压摆幅 VOH 决定的，VOH 与电阻分压器的值相关。迟滞宽度∆VT 是根据输入噪声的大小以及振荡的倾向来设定的。

如图 2 所示，将 Vin 和 VR 换接，就会形成一个具有迟滞特性的同相比较器。门限电压会稍有不同。要保证输入信号是一致的。在某些电路中，输出电平形成的反馈会对输入信号源引入干扰，从而形成振铃和更多的振荡。

某些比较器存在开漏(或者开集)输出。由于输出电容会减缓输出电平升高的速率，因此这类比较器在正输出沿形成迟滞效果有限。在你最需要门限电压改变的时候，它将仅会带来很小的门限电压的改变。同时要意识到，取决于不同的元件值，迟滞网络也会作为输出负载，减小输出电压的摆幅。

在输入信号的上升期和下降期，迟滞将会形成不同的门限电压，在某些应用中这将会是个劣势。和 R2 串联的电容会临时改变门限电压的值，也许会有足够长的时间让输入通过有噪声的门限范围。如果碰到输入变化极其缓慢，例如电池电压，这种方案就行不通。当输入信号变化速率足够快的时候，你可以尝试这种方法。

一些比较器(比如说 TLV3201) 内置了迟滞功能，不再需要外置的电阻。这是通过内部的电路结点实现的，同时使输入和输出不受电路的影响。对于大多数电路而言，这些器件的迟滞电压带是有效的。如果需要的话，你可以添加外部电阻。以上就是比较器在转换过程中的振荡处理方法解析，希望能给大家帮助。
