电源纹波抑制和减少的一些方法，值得你收藏

你知道电源纹波抑制和减少的一些方法吗?说到纹波，我们一直想做到抑制或减少它。但是理想化和实际中还是存在一定差距，在一定的环境下纹波是存在的。下面我们知晓下电源纹波抑制和减少的最有效的方式!

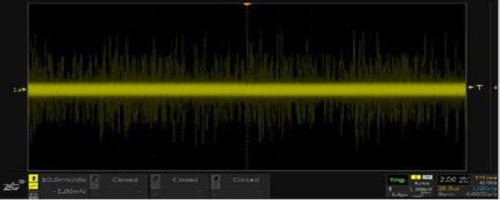

1、加大电感和输出电容滤波

根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。所以加大电感值和输出电容值可以减小纹波。同样，输出纹波与输出电容的关系：vripple=Imax/(Co×f)。 可以看出，加大输出电容值可以减小纹波。

通常的做法，对于输出电容，使用铝电解电容以达到大容量的目的。但是电解电容在抑制高频噪声方面效果不是很好，而且ESR也比较大，所以会在它旁边并联一个陶瓷电容，来弥补铝电解电容的不足。

同时，开关电源工作时，输入端的电压Vin不变，但是电流是随开关变化的。这时输入电源不会很好地提供电流，通常在靠近电流输入端(以BucK型为例，是SWITcH附近)，并联电容来提供电流。

上面这种做法对减小纹波的作用是有限的。因为体积限制，电感不会做的很大;输出电容增加到一定程度，对减小纹波就没有明显的效果了;增加开关频率，又会增加开关损失。所以在要求比较严格时，这种方法并不是很好。关于开关电源的原理等，可以参考各类开关电源设计手册。

2、二级滤波，就是再加一级LC滤波器

LC滤波器对噪纹波的抑制作用比较明显，根据要除去的纹波频率选择合适的电感电容构成滤波电路，一般能够很好的减小纹波。

采样点选在LC滤波器之前(Pa)，输出电压会降低。因为任何电感都有一个直流电阻，当有电流输出时，在电感上会有压降产生，导致电源的输出电压降低。而且这个压降是随输出电流变化的。

采样点选在LC滤波器之后(Pb)，这样输出电压就是我们所希望得到的电压。但是这样在电源系统内部引入了一个电感和一个电容，有可能会导致系统不稳定。关于系统稳定，很多资料有介绍，这里不详细写了。

3、开关电源输出之后，接LDO滤波

这是减少纹波和噪声最有效的办法，输出电压恒定，不需要改变原有的反馈系统，但也是成本最高，功耗最高的办法。 任何一款LDO都有一项指标：噪音抑制比。是一条频率-dB曲线，如右图是凌特公司LT3024的曲线。

对减小纹波。开关电源的PCB布线也非常关键，这是个很赫手的问题。有专门的开关电源PCB 工程师，对于高频噪声，由于频率高幅值较大，后级滤波虽然有一定作用，但效果不明显。这方面有专门的研究，简单的做法是在二极管上并电容C或RC，或串联电感。

4、在二极管上并电容C或RC

二极管高速导通截止时，要考虑寄生参数。在二极管反向恢复期间，等效电感和等效电容成为一个RC振荡器，产生高频振荡。为了抑制这种高频振荡，需在二极管两端并联电容C或RC缓冲网络。电阻一般取10Ω-100 Ω，电容取4.7pF-2.2nF。

在二极管上并联的电容C或者RC，其取值要经过反复试验才能确定。如果选用不当，反而会造成更严重的振荡。

对高频噪声要求严格的话，可以采用软开关技术。关于软开关，有很多书专门介绍。

5、二极管后接电感(EMI滤波)

这也是常用的抑制高频噪声的方法。针对产生噪声的频率，选择合适的电感元件，同样能够有效地抑制噪声。需要注意的是，电感的额定电流要满足实际的要求。比较简单的做法，不再详细解释。以上就是电源纹波抑制和减少的一些方法解析，希望能给大家帮助。
