可调稳压电源应用设计，你知道吗？

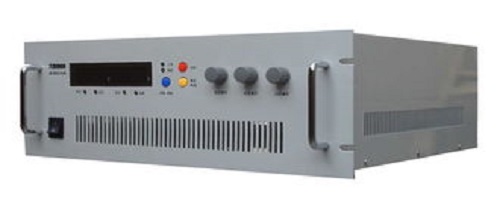

你了解可调稳压电源应用设计吗?它有什么作用?直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。可调直流稳压电源保护功能齐全，过压、过流点可连续设置并可预视，输出电压可通过触控开关控制。

工作原理

参数稳压器在输入交流电压150V-260V时，输出稳压在220V效果效好。低于和高于这个范围，其效率要下降。采用单片微机进行第一步控制，使310V以下和90V以上的输入电压，调整控制在190V—250V范围，再用参数稳压器进行稳压效果很好。

由市电输入的交流电压变化波动很大，经过过压吸收滤波电路将高频脉冲等干扰电压滤去后，送入直流开关稳压电源、交流取样电路和控制执行电路。

直流开关稳压电源的功率小，但能把60-320V的交流电压娈换成+5V，+12V，-12V的直流电压。+5V电压供给单片微机使用，±12V电压供给控制电路的大功率开关模块使用。

单片微机把取样电路采集到的输入电压数据，分析判断并发出控制信号送到触发电路，控制调节输出电压。

控制执行电路由SSR过零开关大功率模块和带抽头的自耦变压器组成。SSR之间采用RC吸收电路吸收过电压和过电流，使SSR在开关时不会损坏。控制执行电路把 90-310V的输入电压控制在190V-240V范围，再送到参数稳压器进行精确稳压。

参数稳压器由电感和电容组成LC振荡器，振荡频率50HZ。无论市电怎么变化，其振荡频率不会改变，因此输出电压不会变化，稳压精度高。即使输入电压波形失真很大，经参数稳压器振荡输出后却是标准的正弦波，因此稳压电源有强的抗干扰能力和净化能力。

保护告警电路：当有危害设备安全情况时，只发出声光告警，提示操作人员注意采取措施，而不用切断输出电压。在无输出电压，控制箱的温度过高，市电输入高过300V，市电输入低于130V时都会声光告警。当输入电流过大时，输入(输出)空气自动开关自动跳开。以上就是可调稳压电源应用设计解析，希望能给大家帮助。
