你知道PWM信号转换为模拟量信号的过程吗？

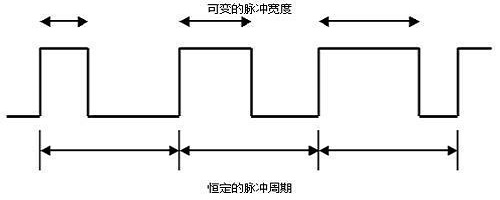

你知道PWM信号转换为模拟量信号的过程吗?有一个测量位置变化的位置传感器，用万用表电压档测量传感器的输出信号，结果显示的是模拟量信号，即位置和信号输出大小呈线性关系。但是，用示波器(Picoscope 4227)测量传感器的输出信号，显示的却是 PWM 信号(脉宽调制)，即位置不同，输出 PWM 信号的占空比不同。

PWM 信号的参数是：200 Hz, 低电平为 0V,高电平为 18V。

现在可以确定，我的传感器输出信号是 PWM 信号。PWM 信号需要输入到控制器 I/O 中，但是控制器 I/O 口不具备直接采集 PWM 信号的功能。

解决方案

设计个电路，将 PWM 信号转化为模拟量信号，然后将转换后的模拟量信号输入到控制器模拟量 I/O 口。

转换电路

1. 二阶压控有源低通滤波电路。

设计一个深度滤波电路。滤波电路图为：

低通滤波频率公式为：f=1/(2π*RC),我最后选择 R=1K，C=10uf，算出的低通截止频率 f=15.9HZ。

滤波电路后端是一个运算放大器，放大倍数公式：A=1+Rf/R1。我不希望电压被放大，所以我选择 A=1.1。又因为 R1//Rf=2R(R1，Rf 两者并联的值等于 R 串联值)，最终：Rf=220 欧，R1=2.2k，R=1k。

2. 积分电路(无源滤波电路)

低通滤波电路前面是一个二级积分电路(将两个电容都接地)，R=1K，C=10uf。下图是一级积分电路，设计的积分电路是将两个下图电路串联构成二级积分积分：

为验证电路效果进行的测试,我使用的设备是 PicoScope4227，由于该设备最大只能生成正负 1V 的电压信号，就生成了幅值为 1V(低电平 0V，高电平 1V),频率为 200HZ 的 PWM 信号作为积分电路的输入信号。各种效果图如下：

示波器直接采集发生器生成的 PWM 信号，波形如下：

示波器从二阶滤波电路输入端采集信号，波形如下。发现该号波形与上图的波形相比已经发生了变化。

示波器从一阶滤波电路输出端中采集到的信号波形，即滤波电路从左往右数，第一个电阻与第一个电容交点的输出波形：

滤波器从二阶滤波电路输出端采集到的信号波形，即最终输出信号波形

最终输出波形的参数。

问题

1：为什么万用表电压档测量传感器输出信号，结果是模拟量信号，而示波器看到的是 PWM 信号?我该相信哪个结果?

答：这个问题牵涉到测量输入口的分辨率问题。万用表输入口的分辨率低(通过此例看低于 200HZ)，而示波器输入口的分辨率高，可达几千，甚至几兆赫兹频率，所以输出的结果不同。我们要相信示波器显示的结果。我理解 PWM 信号本质还是希望达到模拟量的效果，只是表现形式不同。

2：关于计算公式

答：在低通滤波电路中，有个频率公式 f=1/(2π*RC)， 它计算的是低通截止频率(-3dB)。而在积分电路中，有个公式 T=RC。 这个 T 是指电容充放电需要的时间。选取 T 时，根据一般经验公式，T>10 * T\'(T\'表示信号周期)。

在本例的积分电路中，RC=10ms，只有两倍的信号周期，但是通过测试，信号效果还是比较理想的。如果将更多的积分电路串联，效果会更好。

3：PWM 信号被控制器采集还有其他方案吗?

答：方案一：将 PWM 信号倍频，就是提高 PWM 信号的频率，但是占空比不变化。PWM 倍频后的频率大于控制器 I/O 的分辨率，就可以被控制器默认为做模拟量，从而可以输入到模拟量 I/O。

方案二：通过软件办法计算 PWM 的占空比。在控制器中编写程序，首先定时，测量这段时间内 PWM 信号中高电平的时间，从而计算出占空比。以上就是PWM信号转换为模拟量信号的过程解析，希望能给大家帮助。
