TI推出的低噪声降压转换器的简易设计

在科学技术高度发达的今天，各种各样的高科技出现在我们的生活中，为我们的生活带来便利，那么你知道这些高科技可能会含有的低噪声降压转换器吗?

借助TI的低噪声、低纹波降压转换器，工程师可在噪声敏感型应用中实现高效运行。

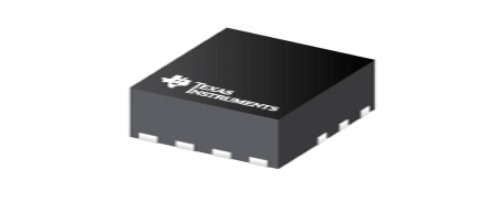

在许多高精度测试和测量、医疗、航空航天和国防以及无线基础设施应用中，电源噪声是关键的设计挑战。传统的低噪声电源体系结构包括一个DC/DC转换器;一个低噪声LDO，如TPS7A52、TPS7A53或TPS7A54;及一个片外滤波器，如铁氧体磁珠。通过集成铁氧体磁珠补偿，TPS62912和TPS62913使用大多数系统中已存在的铁氧体磁珠作为有效滤波器来抵抗高频噪声，从而将电源输出电压纹波降低了约30dB，并简化了电源设计。如想了解低噪声降压转换器的工作原理，请阅读技术文章“使用低噪声降压转换器将噪声和纹波降到更低。”

开关稳压器输出噪声取决于许多因素，如峰值电感电流，负载电流，开关稳压器拓扑结构，电路控制环路技术，输出电容器的尺寸和特性，电路元件值和布局。

轻松降低电源噪声

高精度系统要求电源轨具有低噪声和低纹波，以保持信号的精度和完整性。TPS62912和TPS62913均满足这两个要求，且在高达100kHz的频率下具有65dB的电源抑制比。此外，该降压转换器系列的输出电压误差小于1%，有助于确保严格的输出电压精度。两种转换器都可使用扩频频率调制来进一步衰减射频杂散，并允许与外部时钟同步，因此工程师可轻松满足其信噪比(SNR)和无杂散动态范围(SFDR)的目标，这对于类似医学成像或雷达的应用至关重要。

带开关模式电源由于控制电路功耗 和开关功率损耗 ，因此转换器负载较轻时难以获得高效率成为功率预算的一个更大的百分比 它们处于更高的负载 。

最大化效率，同时减少功耗

工程师在为敏感型模拟电路供电时，历来会面临噪声与效率之间的权衡。单独使用开关稳压器会导致过多的开关噪声，而增加后稳压器LDO来降低噪声会导致额外的功耗，尤其是在高负载电流下。TPS62912和TPS62913的峰值效率高达97%，使工程师无需LDO即可进行噪声滤波设计，将功耗降低76%——模拟前端(AFE)设计为1.8W，使用如ADC12DJ5200RF等宽带模拟-数字转换器(ADC)的设计为1.5W。这意味着与传统的低噪声电源体系结构相比，效率分别提高了20%和15%。

当负载电流高于突发模式阈值且转换器转换为PWM操作时，输出电压噪声非常低，仅取决于电感电流纹波和输出电容大小。

以上就是低噪声降压转换器的一些值得大家学习的详细资料解析，希望在大家刚接触的过程中，能够给大家一定的帮助，如果有问题，也可以和小编一起探讨。
