关于组串式逆变器布局的相关知识解析

你知道组串式逆变器布局吗?随着全球多样化的发展，我们的生活也在不断变化着，包括我们接触的各种各样的电子产品，那么你一定不知道这些产品的一些组成，比如组串式逆变器。

逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。

太阳光电能是干净、无污染且随手可得的能源，而且是取的不尽、用的不竭。在化石能源逐渐短缺的今日，选择太阳光电能作为替代能源是解决能源危机的途径的一。逆变指将直流电转换为交流电的过程，逆变电路指可完成逆变功能的电路，逆变器指可实现逆变功能的装置设备。光伏逆变器(又称为电源调整器)，是逆变器的一种，该类逆变器常用于光伏发电系统中，故将其名曰“光伏逆变器”。光伏逆变器除直交流变换功能外，还具有自动运行、停机功能和最大功率跟踪控制功能。逆变器作为一种直交流转换的电力调整装置，分为升压回路和逆变桥式回路两大部分，主要由半导体器件构成。

众所周知，不同类型光伏电站使用不同功率的光伏逆变器，大型地面电站推荐使用集中式逆变器，目前主流集中式逆变器单机功率已达到3MW以上;而小型地面电站及工商业屋顶电站推荐使用组串式逆变器，50KW – 200KW 功率范围内的组串式逆变器都有较好的应用;而针对户用型光伏电站，因其一般规模较小，普遍采用25KW 以下的组串式逆变器。

组串式并网逆变器的体积小、重量轻，搬运和安装都非常方便，不需要专业工具和设备，也不需要专门的配电室，在各种应用中都能够简化施工、减少占地，直流线路连接也不需要直流汇流箱和直流配电柜等。组串式还具有自耗电低、故障影响小、更换维护方便等优势。

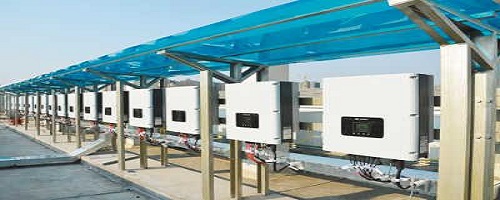

其中，针对小型地面电站及工商业屋顶电站逆变器的布局，相比于将组串式逆变器分散放置于靠近组件端的传统分散式布局，SMA 经过大量的项目实践后认为，将组串式逆变器集中化架构的布局模式具有可以减少发电损失、通讯快速稳定、便于安装施工以及后期运维等优势。

多个逆变器并联时，总谐波高，单台逆变器THDI可以控制到2%以上，但如果超过40台逆变器并联时，总谐波会迭加，而且较难抑制，容易产生谐振。 电子元器件较多，功率器件和信号电路在同一块板上，设计和制造的难度大，可靠性稍差。功率器件电气间隙小，不适合高海拔地区。户外型安装，风吹日晒很容易导致外壳和散热片老化。

组串式逆变器如采用传统的分散式架构布局，所用的直流线缆短，交流线缆长;如采用集中化架构布局，则直流线缆长，交流线缆短。而直流线缆损耗相比交流线缆损耗要少，采用集中化架构布局逆变器，总的线缆传输损耗要少。另一方面，为了降低LCOE(平准化发电成本)，直流侧超配在如今的电站设计中运用的越来越普遍，从之前的超配10%，到超配20%，有些地区甚至超配到50%。

在研究设计过程中，一定会有这样或着那样的问题，这就需要我们的科研工作者在设计过程中不断总结经验，这样才能促进产品的不断革新。
