Ellon ESR25F4W2M50K04G 2512 0.0025R(2.5m Ohm) 4W 1% 金属分流芯片电阻深度解析

在当今高精度电流检测与功率管理领域，2512 0.0025R(2.5m Ohm) 4W 规格的金属分流芯片电阻已成为工业、汽车及新能源应用中的核心元件。Ellon（亿能）品牌推出的 ESR25F4W2M50K04G 型号，正是这一规格的杰出代表。该产品不仅以 2512 0.0025R(2.5m Ohm) 4W 的高性能组合满足严苛的电气要求，更凭借其卓越的材料工艺、稳定的低温漂特性、强大的抗浪涌能力以及全面的环保认证，为工程师提供了可靠且高效的电流采样解决方案。

一、核心规格与技术参数

ESR25F4W2M50K04G 的型号编码清晰地揭示了其关键特性：“ESR”代表Ellon分流电阻系列；“25”指 2512 封装尺寸（6.4mm x 3.2mm）；“F”表示阻值公差为±1%；“4W”代表额定功率为4瓦（在70℃环境温度下）；“R0025”即阻值为0.0025欧姆（2.5毫欧）；“K”指代Karma合金电阻材料；“04G”可能与内部编码或包装规格相关。

其主要电气参数如下：

• 尺寸与封装：采用标准 2512 贴片封装，便于自动化SMT贴装，兼容回流焊与波峰焊工艺。

• 阻值与精度：标称阻值 0.0025Ω (2.5mΩ)，公差为严格的 ±1%，确保了电流采样电路的高初始精度。

• 功率等级：额定功率 4W，结合 2512 封装较大的散热面积，能够持续承受高达约40A的电流（计算依据：P=I²R，I=√(4/0.0025)≈40A）。

• 温度特性：电阻温度系数（TCR）低至 ±50 ppm/°C，在-55°C至+175°C的宽工作温度范围内，阻值变化极小，实现了优异的低温漂性能。

• 其他特性：典型电感值低于2nH，热电动势（EMV）低于1µV/°C，这些低寄生参数对于高频开关电源中的精确测量至关重要。




二、核心材料与工艺：Karma合金的卓越性能

该电阻的核心电阻体采用先进的 Karma合金（一种镍铬基精密电阻合金）制造。Karma材料以其极低的温度系数、出色的长期稳定性以及良好的抗腐蚀性而闻名。正是这种材料赋予了 ESR25F4W2M50K04G “低温漂”和“高精度”的标签。其±50 ppm/°C的TCR意味着，即使在剧烈的环境温度变化下，其阻值波动也微乎其微，保证了全温度范围内的测量一致性。

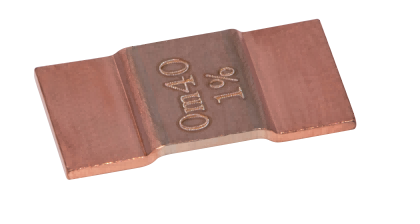

在结构上，它采用金属板或合金箔焊接工艺，形成低感抗、低寄生电感的平面结构。这种设计不仅降低了等效串联电阻（ESR），还显著提升了 抗浪涌能力强 的特性。它能够承受远高于额定电流的瞬时冲击（如电机启动、电容充电时的浪涌电流），而不会发生阻值漂移或物理损坏，极大地增强了系统在恶劣工况下的可靠性。

三、关键性能优势与应用领域

1. 超高精度与稳定性：±1% 的公差与 ±50 ppm/°C 的低温漂系数，使其非常适合用于需要精确电流反馈的闭环控制系统，如伺服驱动器、精密电源。

2. 高效散热与高功率密度：2512 封装为 4W 的功率耗散提供了充足的散热面积。结合优化的内部结构和终端焊接，确保了在高负载下仍能保持低温运行，延长使用寿命。

3. 极低的功率损耗：0.0025Ω 的超低阻值意味着在测量大电流时，其自身产生的压降和热损耗（I²R）极低，从而最大程度地减少了其对主电路效率的影响。

4. 全面的环保与安全认证：产品完全符合 RoHS（有害物质限制指令）、REACH（化学品注册、评估、授权和限制法规）以及 无铅（Pb-Free）要求，满足全球市场的环保准入标准，可用于对环保要求严格的汽车电子、消费电子等领域。

基于上述优势，Ellon ESR25F4W2M50K04G 2512 0.0025R(2.5m Ohm) 4W 分流电阻广泛应用于：

• 电池管理系统（BMS）：精确监测电动汽车、储能系统中电池组的充放电电流。

• 电机驱动与控制：用于变频器、伺服驱动器、无刷直流电机（BLDC）的相电流采样与过流保护。

• 开关电源与DC-DC转换器：实现输出电流监测、均流控制及过载保护。

• 工业自动化与电力电子：在逆变器、UPS、焊接设备等中用于高精度电流测量。

四、选型与使用建议

在选择 2512 0.0025R(2.5m Ohm) 4W 分流电阻时，除了关注阻值、功率和精度，还需考虑：

• 热管理：尽管 2512 封装散热良好，但在高环境温度或持续大电流应用中，仍需通过增加PCB铜箔面积、使用散热过孔等方式辅助散热。

• 布局布线：为实现开尔文（四线制）连接以消除引线电阻影响，建议将电压检测走线直接从电阻焊盘的内侧引出，并保持走线对称、短粗。

• 浪涌耐受：虽然产品本身抗浪涌能力强，但在预期有极高瞬态电流的应用中，可考虑并联多个电阻或选择功率裕量更大的型号。

总结

总而言之，Ellon ESR25F4W2M50K04G 作为一款 2512 0.0025R(2.5m Ohm) 4W 1% 规格的金属分流芯片电阻，集高精度、高功率、低温漂、强抗浪涌和环保合规于一身。其采用的 Karma 合金材料和稳健的工艺设计，使其成为高要求电流检测应用的理想选择。无论是追求效率的新能源系统，还是要求可靠性的汽车电子，或是需要精密控制的工业设备，这款 2512 0.0025R(2.5m Ohm) 4W 电阻都能提供稳定、准确、高效的电流采样解决方案，是工程师在功率电路设计中值得信赖的关键元件。
