Ellon ESR25F5WR005K04S 2512 0.005R(5m Ohm) 5W 1% 分流芯片电阻全面解析

Ellon ESR25F5WR005K04S 2512 0.005R(5m Ohm) 5W 1% 分流芯片电阻全面解析

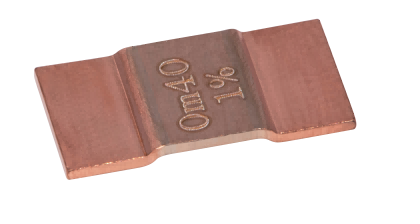

在当今高精度、高可靠性的电子系统中，电流检测是实现高效电源管理、电池保护、电机控制和过流保护的关键环节。而实现精准电流检测的核心元件之一，便是分流电阻（Shunt Resistor）。Ellon（亿能）作为知名的电子元器件制造商，其推出的ESR25F5WR005K04S型号分流芯片电阻，凭借其2512 0.005R(5m Ohm) 5W的卓越性能组合，已成为工业、汽车和新能源领域高端应用的优选方案。本文将深入剖析这款高性能元件的技术细节、核心优势及其广泛的应用前景。

一、 型号解码与核心规格一览

首先，从型号ESR25F5WR005K04S即可解读出其关键参数：

• ESR：代表Ellon的分流电阻（Shunt Resistor）系列。

• 25：指封装尺寸为2512，即公制6432（6.4mm x 3.2mm），英制0.25英寸 x 0.12英寸。这种尺寸在表面积与散热能力之间取得了良好平衡。

• F：表示电阻容差（精度）为±1%，确保了电流采样电路的高精度要求。

• 5W：明确其额定功率高达5瓦特，在2512封装中属于高功率等级，能承受大电流持续工作。

• R005：代表电阻值为0.005欧姆，即5毫欧（5m Ohm）。这是一个极低的阻值，旨在电流路径上引入最小的压降和功率损耗。

• K：标识电阻体材料为Karma合金（一种镍铬铝铁合金）。这种材料以其极低的温度系数（TCR）、出色的长期稳定性和低热电动势（EMF）而闻名，是精密分流电阻的理想选择。

• 04S：通常与包装方式（如卷带包装）和特定版本代码相关。




因此，Ellon ESR25F5WR005K04S 是一款采用2512封装的、阻值为0.005R(5m Ohm)、额定功率为5W、精度为±1%、采用Karma合金材料的金属分流芯片电阻。

二、 深入技术特性与性能优势

1. 超高精度与低温漂特性：该电阻的±1%初始精度为电流检测提供了可靠的基准。更重要的是，其采用Karma合金材料，实现了极低的电阻温度系数（TCR），典型值可达±50 ppm/°C。这意味着在宽广的工作温度范围（-55°C 至 +175°C）内，其阻值变化极小，保证了在全温区范围内电流测量的一致性和准确性，完美诠释了“高精度”与“低温漂”的内涵。

2. 强大的5W功率处理与散热能力：5W的额定功率使其能够处理高达约31.6安培的连续电流（计算依据：I = √(P/R) = √(5/0.005)）。2512的封装尺寸提供了足够的表面积，有利于热量通过焊盘和PCB铜箔快速散发，确保器件在满载甚至短期过载下的稳定运行，有效防止热失效。

3. 卓越的抗浪涌与脉冲承受能力：分流电阻常工作在可能发生电流瞬变的电路中。该产品采用坚固的金属合金结构和优化的内部设计，使其具备优异的抗浪涌电流能力。其低电感（通常<2nH）设计进一步减少了在高速开关或瞬态事件中产生的感应电压，提升了系统的可靠性和响应速度。

4. Karma合金材料的核心价值：Karma合金不仅提供了低温漂，还具备优异的长期稳定性（耐老化）和极低的接触热电动势。后者对于测量微小压降（微伏级）至关重要，能有效避免因材料温差引入的测量误差，确保在精密测量应用中的真实性。

三、 严格的环保与品质认证

Ellon ESR25F5WR005K04S 完全符合现代电子制造业对环保和安全的严苛要求：

• 符合RoHS指令：产品不含铅、汞、镉、六价铬、多溴联苯（PBB）和多溴二苯醚（PBDE）等有害物质。

• 符合REACH法规：满足欧盟《化学品注册、评估、授权和限制》法规，对人体健康和环境高度负责。

• 无铅环保要求：采用无铅焊料和工艺，满足全球绿色制造趋势。

  这些认证不仅是市场准入的通行证，也体现了制造商对社会责任的担当。

四、 核心应用场景

凭借2512 0.005R(5m Ohm) 5W的高性能组合，该电阻广泛应用于需要大电流、高精度检测的领域：

• 电池管理系统（BMS）：用于电动汽车、储能系统的电池组电流监控、电量计量和均衡保护。

• 工业电机驱动与伺服控制：精确检测电机相电流，实现高效的矢量控制和过载保护。

• 开关电源（SMPS）与DC-DC转换器：用于输出电流检测，实现恒流控制、限流保护和负载监测。

• 光伏逆变器与UPS系统：监测直流侧或交流侧的电流，确保系统高效安全运行。

• 汽车电子：符合AEC-Q200可靠性测试的类似产品常用于发动机控制单元、电动助力转向等关键系统。

五、 选型与使用要点

在选择2512 0.005R(5m Ohm) 5W分流电阻时，除了关注其本身参数，还需考虑：

• PCB布局：为充分发挥其5W散热能力，应设计足够大的铜箔散热焊盘，并可能使用散热过孔将热量传导至内层或背面。

• 功率降额：实际应用中，需根据环境温度和空气流动情况，参考制造商提供的功率降额曲线使用，确保长期可靠性。

• 四线开尔文连接：对于超高精度测量，建议采用四线制（开尔文）连接方式，以消除测量引线电阻带来的误差。

总结

Ellon ESR25F5WR005K04S 2512 0.005R(5m Ohm) 5W 1% 分流芯片电阻，集高精度、高功率、低温漂、强抗浪涌能力和环保合规于一身，是工程师在面对严苛电流检测挑战时的可靠解决方案。其Karma合金材质和稳健的设计，确保了在新能源汽车、工业自动化、高端电源等前沿领域复杂应用环境下的卓越性能和长久寿命。选择它，意味着为您的系统选择了精准、可靠与高效的能量监控基石。
