LED显示芯片的生产过程，你知道吗？

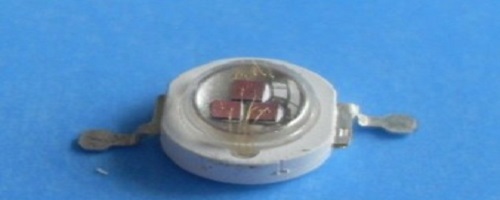

现在大街上随处可见的LED显示屏，还有装饰用的LED彩灯以及LED车灯，处处可见LED灯的身影，LED已经融入到生活中的每一个角落。总的来说，LED制作流程分为两大部分：

首先在衬低上制作氮化镓(GaN)基的晶圆，这个过程主要是在金属有机化学气相沉积晶圆炉(MOCVD)中完成的。准备好制作GaN基晶圆所需的材料源和各种高纯的气体之后，按照工艺的要求就可以逐步把外延片做好。常用的衬底主要有蓝宝石、碳化硅和硅衬底，还有GaAs、AlN、ZnO等材料。

MOCVD是利用气相反应物(前驱物)及Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行反应，将所需的产物沉积在衬底表面。通过控制温度、压力、反应物浓度和种类比例，从而控制镀膜成分、晶相等质量。MOCVD外延炉是制作LED外延片最常用的设备。

然后是对LED PN结的两个电极进行加工，电极加工也是制作LED芯片的关键工序，包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨;然后对LED毛片进行划片、测试和分选，就可以得到所需的LED芯片。如果芯片清洗不够干净，蒸镀系统不正常，会导致蒸镀出来的金属层(指蚀刻后的电极)会有脱落，金属层外观变色，金泡等异常。

蒸镀过程中有时需用弹簧夹固定芯片，因此会产生夹痕(在目检必须挑除)。黄光作业内容包括烘烤、上光阻、照相曝光、显影等，若显影不完全及光罩有破洞会有发光区残多出金属。

晶粒在前段制程中，各项制程如清洗、蒸镀、黄光、化学蚀刻、熔合、研磨等作业都必须使用镊子及花篮、载具等，因此会有晶粒电极刮伤情形发生。现在的LED灯或许会有一些问题，但是我们相信随着科学技术的快速发展，在我们科研人员的努力下，这些问题终将呗解决，未来的LED一定是高效率，高质量的。
