5930 0.0003R(0.0003 Ohm) 10W 1% ESR59F10W0M30M02G金属分流芯片电阻全面解析

在现代电子电路设计中，电流检测是确保系统稳定运行与高效管理的核心技术环节。5930 0.0003R(0.0003 Ohm) 10W 1% ESR59F10W0M30M02G金属分流芯片电阻，正是为满足高精度、大电流采样需求而生的高性能被动元件。这款产品以其超低阻值、高功率承载能力和卓越的稳定性，在电源管理、新能源汽车、工业驱动及高端消费电子等领域扮演着关键角色。

一、核心规格与封装设计

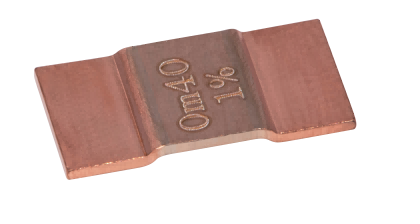

ESR59F10W0M30M02G采用标准的5930封装尺寸，其物理尺寸约为15.0mm x 7.6mm x 2.0mm，为功率耗散提供了充足的表面积。其核心电气参数令人瞩目：标称阻值仅为0.0003欧姆（即0.3毫欧），公差精度高达±1%。在70℃的端子温度下，其额定功率可达10瓦，展现了出色的功率密度。电阻温度系数（TCR）为±150 ppm/℃，确保了在宽温度范围内（-55℃至+175℃）阻值的稳定性。其电感值被设计得非常低（通常<2nH），这对于高频开关电路中的电流信号保真度至关重要，能最小化相位和幅度失真。

二、材料科学与性能优势

该电阻的核心电阻体采用锰铜（MnCu）合金材料制成。锰铜合金因其极低的电阻温度系数和优异的热稳定性而闻名，是制造精密分流电阻的理想选择。这种材料特性直接赋予了ESR59F10W0M30M02G三大核心性能优势：

高精度与低温漂：±1%的初始精度结合锰铜合金固有的低TCR特性，使得该电阻在环境温度剧烈变化时，仍能提供高度可靠的采样电压，特别适用于对温度敏感的汽车电子和精密工业仪表。

强大的抗浪涌能力：金属合金分流结构本身具有承受瞬时大电流冲击的固有能力。相关技术资料表明，类似5930封装的合金电阻能够有效抵御电路启动、负载突变或短路故障产生的电流尖峰，其浪涌能量承受能力可达数十焦耳，为后续精密电路提供了可靠的保护。

优异的散热性能：5930封装提供了较大的散热面积，结合金属合金良好的导热性，使得10W的功率能够被高效耗散。当被正确安装在具有适当铜箔面积的PCB或散热基板上时，其实际功率承受能力甚至可进一步提升，确保在连续大电流工作下的长期可靠性。

三、严格的环境合规性与可靠性

该产品完全符合现代电子制造业最严格的环保与安全标准。它满足RoHS（有害物质限制）指令，不含铅、汞、镉、六价铬、多溴联苯和多溴二苯醚等有害物质。同时，它也符合REACH法规，对其生产过程中使用的化学物质进行了严格管控。产品本身采用无铅焊接工艺制造，体现了绿色、可持续的设计理念。这些认证不仅是产品进入全球市场的通行证，也反映了制造商对产品长期可靠性及社会责任的承诺。部分系列产品还可能通过了AEC-Q200等车规级可靠性测试，以满足汽车电子对元件寿命和稳定性的苛刻要求。

四、广泛的应用场景

凭借0.0003欧姆的超低阻值和10瓦的高功率等级，ESR59F10W0M30M02G非常适合以下高要求应用领域：

新能源汽车与车载电子：在电动汽车的电机控制器、车载充电机（OBC）、电池管理系统（BMS）以及高压配电单元（PDU）中，用于精确监控数百安培的驱动电流或充电电流，其宽温工作范围和高可靠性完美契合汽车电子的要求。

工业自动化与伺服驱动：应用于变频器、伺服驱动器、工业机器人以及数控机床的电流环采样单元。其超低电感和快速响应特性，确保控制器能在每一个PWM开关周期内准确获取实时电流值，实现高带宽、高精度的转矩与速度闭环控制。

高端电源与能源系统：用于服务器电源、通信基站电源、光伏逆变器、储能系统（ESS）以及大功率快速充电桩的输出电流检测与过流保护电路。其高精度和抗浪涌能力保障了电源系统的效率和安全性。

大功率消费电子：适用于高端电动工具、大功率适配器、无人机电调等产品的电流反馈与保护回路。

五、选型与使用要点

在为项目选择5930 0.0003R 10W这类金属分流电阻时，工程师需重点考虑以下几点：

电流与压降计算：根据目标检测电流范围和后端采样电路（如运算放大器）的输入电压范围，确定合适的阻值。使用公式 R = V / I 进行计算。

功率预算：必须计算电阻在实际工作电流下的功耗（P = I² × R），并确保留有充足裕量（通常为30%-50%），以防热失效。

PCB布局优化：为实现最佳精度，推荐使用开尔文（四线制）连接方式，以消除测量引线电阻带来的误差。同时，应在电阻焊盘周围设计足够的铜箔面积用于散热。

焊接工艺：该器件适用于标准的SMT回流焊工艺。对于无铅焊接，建议峰值温度控制在245℃至260℃之间，并遵循焊膏供应商提供的温度曲线指导。

总结

总而言之，5930 0.0003R(0.0003 Ohm) 10W 1% ESR59F10W0M30M02G金属分流芯片电阻是一款集超低阻值、高功率、高精度、高稳定性和强抗浪涌能力于一体的高端电子元件。其5930封装与锰铜合金材质的结合，为苛刻的工业和汽车电流检测应用提供了完整的解决方案。无论是追求极致的测量精度、强大的功率处理能力，还是应对严酷的环境挑战，这款5930 0.0003R 10W电阻都能为工程师的设计提供坚实而精准的基石。
