微型导轨等级划分与选型关键

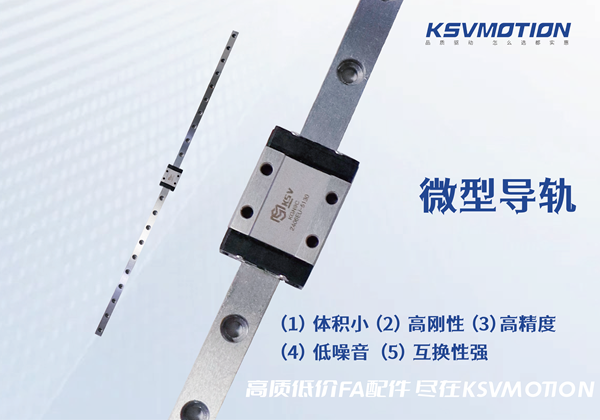

微型导轨为小型高精密直线运动导向的核心组件，适用于精密仪器、医疗设备、半导体设备、机器人等对精度较高需求的领域。

微型导轨其精度等级直接影响设备的定位精度与运行稳定性，根据行业标准，微型导轨精度通常划分为普通级（N）、高级（H）、精密级（P）、超精密级（SP）及顶级精密级（UP）。不同等级在直线度、平行度、行走误差等参数上差异显著。那么，微型导轨精度等级的划分标准是什么？

1、行走平行度：这是最主要的划分依据，指滑块在导轨上全长移动时，其顶面或侧面的基准面与导轨安装基准面之间的平行度误差。这是决定直线运动精度的最关键指标，通常以微米（μm）为单位进行分级。

2、高度与宽度的成对相互差：指的是在同一套导轨副中，多个滑块在高度或宽度方向上的尺寸一致性。较低的相互差能确保多个滑块协同工作时负载均匀，运动同步，对高刚性、高精度的应用至关重要。

3、预压等级：预压等级（如轻预压、中预压、重预压）并非直接对应尺寸公差，但它通过消除间隙和提高刚性，直接影响导轨系统的定位精度、重复定位精度及抗振性，是满足不同精度应用需求的重要选择依据。

4、公认标准：最常见的如日本工业标准 JIS B 1192-1997 或制造商内部更高标准，一般从普通级到超高精度级顺序划分为：普通级（N）、高级（H）、精密级（P）、超精密级（SP）、超高精密级（UP）。等级越高，上述各项几何公差的值就越小。

微型导轨的精度等级划分是制造工艺与材料科学的综合体现，从普通级到顶级精密级，每一级提升均需攻克加工精度、热处理、表面处理等技术难题。微型导轨不仅是机械传动装置，更是链接高精度加工与稳定运行的关键载体，使之迈向更高的自动化与智能化水平。有其他的疑问或者选购需求欢迎联系我们科士威传动传动咨询！
