解锁蓝牙充电仓新方案：TP4582B 芯片的超强应用攻略

解锁蓝牙充电仓新方案

TP4582B芯片应用攻略

在蓝牙耳机市场竞争白热化的当下，蓝牙充电仓的性能成为产品脱颖而出的关键。一款卓越的充电仓，离不开优质芯片的支撑，TP4582B芯片便是蓝牙充电仓领域的 “宝藏芯片”，为终端厂家和B端用户带来全新解决方案。今天，我们就为大家深度剖析这款芯片在蓝牙充电仓中的应用攻略。

一、TP4582B 芯片 — 蓝牙充电仓的核心优势

TPOWER 天源中芯

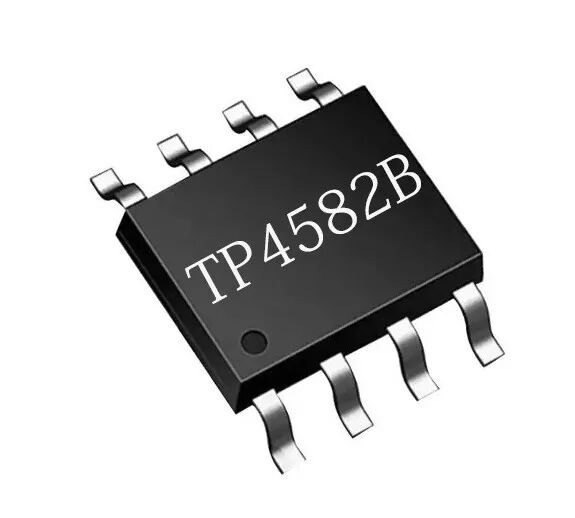

TP4582B是一款高度集成的单芯片电源管理SOC，集线性充电管理、同步升压转换、电池电量指示和多种保护功能于一体。这一特性大大简化了蓝牙充电仓的电路设计，减少了物料成本和生产工序。

其内部集成的充电与放电功率MOS，充电电流稳定在250mA，并且采用专利的充电电流自适应技术，在降低功耗的同时，省去了外部功率设定电阻，进一步削减了系统成本。同步升压最大输出电流可达500mA，升压输出电压在4.8-5.2V之间(典型值为5V)，能够高效地为蓝牙耳机充电，满足耳机快速充电的需求。



二、智能充放电管理 —延长电池寿命，提升用户体验

TPOWER 天源中芯

（一）三段式充电，呵护电池健康

TP4582B在充电过程中展现出高度智能化。当电池电压低于2.9V时，芯片自动进入涓流充电状态，涓流充电电流为25mA，避免大电流对低电量电池造成损害，就像给疲惫的电池温柔地 “唤醒”。当电池电压上升到2.9V以上，切换至恒流充电阶段，以250mA的电流快速充电，大大缩短充电时间。当电池电压达到4.2V时，进入恒压充电状态，充电电流逐渐减小，直至充电电流降60mA，完成整个充电过程，随后芯片进入待机状态。这种分段式充电方式，有效保护了电池，延长了电池的使用寿命，减少了用户更换电池的成本和麻烦，提升了产品的整体品质。

（二）智能再充电，时刻保持电量充足

芯片具备智能再充电功能。在待机状态下，它时刻监控电池电压，一旦电池电压下降至4.0V，便会迅速重新启动充电，确保电池始终处于充足电量状态，避免因电量不足影响蓝牙耳机的使用，为用户提供不间断的便捷体验。

（三）支持边充边放，方便快捷

芯片集成了电源路径管理，支持边充边放功能，助力蓝牙充电仓在充电仓自身充电的同时为仓内设备供电，具备高效补能、延长设备续航、适配多设备场景及保护电池等优势，提升了用电灵活性与使用体验。

三、多重保护机制 — 保障充电仓安全稳定运行

TPOWER 天源中芯





过温保护，应对高温挑战

在充电和放电过程中，芯片内部集成的温度反馈环路发挥着重要作用。

当芯片温度升高到115℃时，充电或放电电流会智能降低，抑制温升；

当温度达到150℃时，芯片果断停止工作，待温度降至130℃后再恢复工作。

这一机制有效防止芯片因高温损坏，确保充电仓在各种环境下都能安全稳定运行，减少了产品因过热引发故障的风险，提高了产品的可靠性。

全方位电气保护，杜绝安全隐患

TP4582B还具备过充保护、过放保护、输出过压保护、输出过流保护和输出短路保护等多重电气保护功能。输出短路和过流保护具有锁死功能，保护发生后，只需移除输出再接上或单击按键，同步升压电路就会重新工作并检测输出状况，直到故障排除。即使在边充边放模式下，也能提供可靠的输出过流和短路保护，全方位保障充电仓和蓝牙耳机的使用安全，让用户放心使用。

四、自动开关机与按键控制 — 便捷操作的完美结合

TPOWER 天源中芯



（一）负载自动检测开关机，智能节能

TP4582B的负载自动检测功能为蓝牙充电仓带来了智能化的使用体验。当输出负载接入时，能自动识别并开启同步升压输出，自动开机的最小负载识别电流仅10uA，反应灵敏。当输出负载电流减小到典型值5mA时，经过16s延时后，芯片会自动关闭同步升压输出，进入低功耗待机状态，有效节省电量，延长充电仓的续航时间，减少充电频率，提升用户使用的便捷性。

（二）按键开关机，操作简单直观

芯片集成的按键开关机功能操作简单易懂。单击按键时间大于50ms时开机，在500ms内双击按键则关机。这种设计符合用户的操作习惯，方便用户在各种场景下轻松控制充电仓的工作状态，提升了产品的易用性。

五、精准电量指示 — 让用户对电量了如指掌

TPOWER 天源中芯

通过LED1和LED2，用户能直观地了解充电仓的电量状态。

接入VDD充电时，LED2熄灭，LED1根据电池电压指示充电状态：

电池充满前，LED1以1Hz频率闪烁；充满后则常亮。

放电时，LED1熄灭，LED2工作：

电池电压大于3.05V时，LED2常亮；低于3.05V时，LED2以2Hz频率快闪提示电量低；当电池电压低于2.85V，LED2熄灭，停止放电并进入低功耗低压保护模式，只有充电至3.15V以上才能再次放电。

这种清晰的电量指示方式，避免了用户在使用过程中因电量不明而带来的困扰，提升了用户体验。

六、TP4582B芯片在蓝牙充电仓中的应用攻略

TPOWER 天源中芯



（一）元件选择要点

1. OUT 输出电容：务必选择质量较好的低 ESR(等效串联电阻)贴片电容。低 ESR 电容能够有效降低输出纹波，确保为蓝牙耳机提供稳定、纯净的电源。如果选用不当，输出纹波过大可能会干扰蓝牙耳机的正常工作，影响音质和连接稳定性。

2. 电感 L1：需采用功率电感，并且其饱和电流要满足应用要求。若电感饱和电流不足，在充电仓工作时，电感可能会进入饱和状态，导致芯片工作异常，出现充电不稳定、升压效率降低等问题，严重影响充电仓的性能。

（二）PCB 设计关键

1. 接地设计：IC下面敷铜接GND，地线铺开面积要尽量大。大面积接地能够有效降低接地电阻，减少信号干扰，提高电路的稳定性。其他不重要的线应绕开，优先满足地线需求。

2. 电容布局：BAT电容既要靠近芯片BAT脚又要靠近电感，且其地线尽量接在大面积地线上，避免经过较小的地线再连接到芯片和大面积地，这样可以减少线路阻抗，提高充电效率。VDD电容靠近芯片VDD脚，OUT 输出电容也尽量靠近芯片，它们的地线同样要接在大面积地线上，以保证电源的稳定性和纯净度。

3. 电感布局：电感需靠近BAT电容，电感、BAT 电容以及芯片尽量在同一层，避免过孔。电感到 SW 的走线要尽量短而粗，这样可以减小电感的寄生电阻和寄生电容，提高电感的性能，进而提升充电仓的整体性能。

（三）与其他元件配合

在实际应用中，TP4582B芯片可与其他元件配合使用，以实现更强大的功能。例如，可以额外增加一颗DW01芯片来对系统进行双重保护，进一步提高充电仓的安全性和可靠性。在设计电路时，需要合理规划各元件的位置和连接方式，确保它们之间协同工作，发挥出最佳性能。

七、广泛的应用场景与成品方案优势

TPOWER 天源中芯

（一）适配多种蓝牙充电仓类型

TP4582B芯片凭借其出色的性能，能够广泛应用于各种类型的蓝牙充电仓。无论是小巧精致的入耳式蓝牙耳机充电仓，还是对续航要求较高的头戴式蓝牙耳机充电仓，TP4582B都能完美适配，满足不同品牌、不同型号蓝牙耳机的充电需求，为各类蓝牙音频设备提供稳定可靠的电源管理解决方案。

（二）助力快速开发成品方案

对于终端厂家和B端用户来说，TP4582B芯片提供了便捷的成品方案应用。其应用电路简单，只需很少的外围元件便可实现锂电池充放电的完整方案，极大地节省了系统成本和体积。详细的PCB设计参考指南，如上述提到的接地、电容和电感布局等方面的指导，帮助厂家快速完成产品开发，缩短产品上市周期，抢占市场先机。

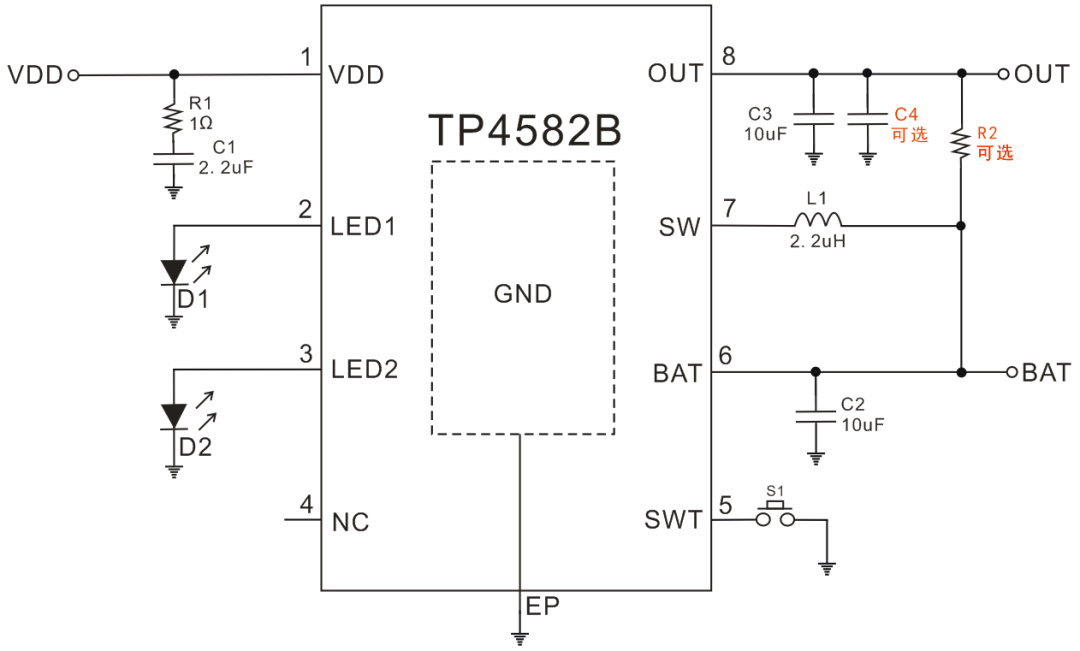

TP4582B典型应用电路图▲


TP4582B—蓝牙充电仓方案优选

TP4582B芯片凭借其在蓝牙充电仓中的众多优势和详细的应用攻略，成为终端厂家和B端用户的理想选择。它不仅能提升蓝牙充电仓的性能和品质，还能降低开发成本、缩短开发周期，增强产品在市场上的竞争力。相信在未来，TP4582B芯片将在蓝牙充电仓领域发挥更大的作用，助力蓝牙耳机产业迈向新的高度。

注：TP4582B为双灯模式，如需4灯模式，可选择同等优秀性能的TP4584B型号哦！
