解决方案 | 芯佰微光模块解决方案：以高精度DAC与全链路协同，赋能高速光通信稳定传输
来源:芯佰微电子发布时间:2025-08-292799浏览
询问 AI总述：
光模块作为光通信系统的‘微观核心’，其性能直接决定了网络带宽、传输距离与能源效率。从数据中心的‘算力动脉’到电信网络的‘信息干线’，再到工业与车载领域的‘智能神经’，光模块已深度融入数字社会的每一层架构。在AI与6G时代海量数据需求的驱动下，光模块技术正以前所未有的速度演进，不断拓展光互联的边界。
一、光模块设计的关键挑战
当前光模块设计与应用仍面临多项关键技术挑战：
l DAC 精度：DAC 需高精度转换 MCU 数字指令，驱动 EML/DFB 激光器精准调光；
l 驱动电路通用性差：EML/DFB Driver需精准匹配激光器阈值电流、调制效率等特性，不同波长/功率器件对线性度与响应速度要求苛刻，缺乏广泛适用的驱动方案。
l 模拟链路噪声抑制难题：Limited Amplifier需在复杂噪声环境下保持增益稳定，并与DAC、Driver协同集成，电磁干扰与电源噪声极易导致信号劣化。
l 温控响应速率不足：TEC 需快速补偿温度对激光器波长 / 功率的影响，极端温变（如 -40℃~85℃）下，温控算法与硬件响应滞后易引发光信号波动，影响长距传输稳定性。
二、芯佰微：以卓越性能，驱动光联未来
针对光模块在精度、驱动、噪声与温控等方面的核心难点，芯佰微推出涵盖数模转换、驱动控制、信号调理与温度管理的一体化芯片解决方案，为客户构建高速、稳定、可靠的光通信系统提供关键支持。

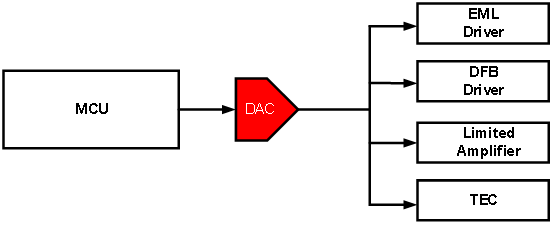

光模块应用框图
核心产品推荐
高精度数模转换器（DAC）
推荐型号：CBM53D24，CBM128S085
芯佰微DAC芯片具备高精度数模转换能力，精准将 MCU 数字指令转换为模拟信号，为 EML Driver、DFB Driver 提供稳定驱动电压 / 电流，精准调控激光器发光功率与波长；高带宽特性适配高速光模块信号需求，保障信号转换无失真，助力光模块实现高效率、稳定光信号发射。
CBM53D24数模转换芯片
l 高精度转换：12位分辨率，INL ±2LSB，DNL ±0.2LSB，能够提供精确的模拟输出。输出电压范围为 0V 至 VREF，集成轨至轨缓冲放大器，直流输出阻抗仅 0.5Ω，可稳定驱动 2kΩ 负载与 500pF 容性负载，短路电流达 25mA@5V。
l 宽温工作能力：工作温度范围为 - 40℃~105℃，在 85℃时增益误差为 ±0.75% FSR，具有良好的温度稳定性，适用于各种恶劣的工业环境。
l 超低功耗设计：3V 供电时标准模式电流为 500μA，5V 供电时为 600μA；休眠模式下电流低至 80nA@3V，200nA@5V，非常适合电池供电或对功耗要求严格的应用场景。
l 灵活接口与同步控制：采用 3 线 SPI 兼容接口，最高时钟频率可达 30MHz，支持二进制补码 / 偏移码输出。通过双缓冲逻辑，可通过 LDAC 位控制寄存器更新，实现四路输出同步刷新，避免时序偏差。
l 宽电源电压范围：供电电源电压范围为 2.5V 至 5.5V，电源共模抑制比为 - 60dB，能有效抑制 ±10% 电源波动对输出精度的影响，适配工业场景复杂供电环境。
l 基准电压输入优化：基准输入电压范围为 0.25V~VDD，典型阻抗为 45kΩ，为了在宽温度环境下保持最佳的基准稳定性，建议搭配外部缓冲器。
CBM128S085 数模转换芯片
l 高分辨率：具有 12 位分辨率，能够提供较高的模拟输出精度，可适用于对精度要求较高的应用，如工业控制、数据采集等领域。
l 多通道输出：单芯片集成了 8 通道带输出缓冲驱动的电压输出数模转换器，可满足多种应用场景下对多路模拟信号的需求。
l 宽电压范围：正常工作电源电压范围为 2.7V～5.5V，能适应多种不同的电源条件，降低了对电源的要求，提高了芯片的适用性。其 I/O 电压为 1.8V～5.5V，Core 电压为 1.8V～3.6V。
l 低功耗：在不带负载的情况下，整体电流消耗仅为 540μA@3V，600μA@5V。当所有数模转换器进入休眠模式，芯片处于 μW 级功耗，非常适合应用于便携式设备或对功耗要求严格的场景。
l 高速接口：采用三线串行接口，最大时钟可达 40MHz，允许很灵活的配置，兼容目前常见的 SPI、QSPI、MICROWIRE 和 DSP 等接口标准，支持菊花链工作模式，可使用单个接口同时控制多个芯片，保证多个芯片在同一时刻进行状态更新。
l 高精度特性：积分非线性（INL）为 ±2LSB，差分非线性（DNL）保证单调性为 ±0.2LSB，零码误差温漂为 - 20μV/℃，增益误差温漂为 - 1.0ppm/℃，能够提供非常精确的模拟输出，满足高精度应用需求。
l 灵活的参考电压配置：有两个外部参考电压输入，其中一个提供给通道 A 至 D 使用，另外一个提供给通道 E 至 H 使用。每个参考电压均可以进行单独配置，支持0.5V至VDD的宽输入范围，从而确保芯片能输出广泛的动态信号，满足多样化应用需求。
解决方案的实现价值
芯佰微凭借高精度 DAC 等芯片技术，赋能光模块适配多元场景，发挥信号精准调控价值：
（一）工业智能控制
场景：工业自动化产线（如汽车制造、电子加工）、智能工厂园区互联，需应对高温、振动、电磁干扰复杂环境。
方案价值：芯佰微DAC与驱动电路协同，保障工业级SFP光模块在-40℃~85℃宽温范围内光信号稳定，为PLC控制、机器视觉等提供可靠光链路，支撑产线智能化与高可靠性运行。
（二）车载光通信
场景：智能汽车 ADAS 系统、车载以太网（如车内摄像头 - 域控制器连接），需小型化、抗干扰光模块。
方案价值：通过高精度DAC实现TEC精准温控与激光器稳定驱动，确保车载光模块在振动、高温等恶劣条件下依然实现高速、低延迟数据传输，助力自动驾驶系统安全稳定运行。
