隔离型全桥DC-DC电源设计

 全桥结构在电路设计当中有着相当广泛的作用。本文介绍了一种基于全桥DC-DC的隔离电源设计。文中提及的半桥IGBT板为两组隔离的正负电压输出，这样做是为了能够成为IGBT的驱动及保护。并且在实践设计时，需要根据选择的IGBT开关管参数和工作频率，来确定驱动板电源功率。而后对原边共用全桥控制的DC-DC电源设计进行了介绍，给出了变压器的选择方法。

IGBT半桥集成驱动板电源特点

半桥IGBT的有效驱动和可靠保护都由半桥IGBT集成驱动板来实现。半桥IGBT 集成驱动板自身必须具备两路DC-DC隔离电源，该电源要求占用PCB面积小、体积紧凑、可靠性高，并且两组电源副边完全隔离。在大功率半桥IGBT集成驱动单元的项目中，针对驱动单元需要高效、可靠的隔离电源，设计了一种电源变压器原边控制拓扑，即两组隔离电源变压器原边共用一组全桥控制的思路，提高了电源功率密度和效率，节省了功率开关数量。全桥开关管巧妙搭配，无需隔离驱动，减少了占用集成驱动板上的PCB面积。

半桥IGBT集成驱动板在两路驱动上表现出负载特性一致的原因是，因为上下半桥当中两个单元IGBT的性能参数一致，并且采用同体封装。因此在IGBT半桥集成驱动板的电源设计中，两组隔离的DC-DC电源原边完全可以共用一组控制电路。IGBT半桥集成驱动板一般镶嵌在IGBT功率模块上，它对驱动板的要求有两个：第一是半桥集成驱动板对PCB面积、体积要求很高，要求尽可能减小PCB面积和体积;第二因为驱动IGBT需要的功率较大，对板上电源的功率密度、效率要求也较高。

原边共用全桥控制的DC-DC电源设计

本设计采用了两个变压器原边共用，也就是全桥电路控制DC-DC电源变压器。正常模式下两个全桥变换拓扑需要两组全桥开关，同时全桥开关的脉冲驱动电路也为两组共8路PWM脉冲。采用共用全桥拓扑节省了控制电路和全桥开关，简化了DC-DC隔离电源电路。由于该电源是给半桥IGBT驱动电路供电，负载稳定且可计算，因此全桥DC-DC电源采用开环控制，满足最大功率需求即可。电路原理如图1所示，该电源由4部分组成：4路PWM脉冲产生电路、全桥驱动开关、电源变压器及其副边整流滤波电路。DC-DC电源输入为单+15 V电源，输出为两组隔离的+15 V和-10 V双电源，采用负电源是为可靠地关断IGBT。

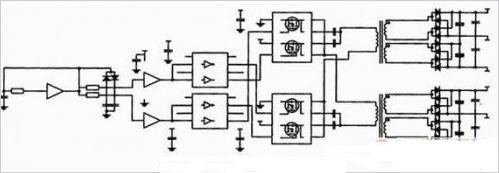

图1 原边共用全桥电路的DC-DC原理图

共用全桥开关的两组DC-DC隔离电源工作原理为：对角的开关管同时开通，另外一组对角已经关断，此时两组磁芯原边同时正反相激磁，副边耦合，再进行全波整流滤波后得到稳定的电源。设计全桥开关工作频率为360 kHz，同时采用全波整流，因此副边不需要很大的滤波、储能元件，有利于实现DC-DC电源小型化。

全桥DC-DC电源参数为：输入+15 V、输出+15 V、-10 V、输出功率6 W、工作频率360 kHz。要求额定负载下动态特性、满足：+15 V波动<+1 V、-10 V波动<-2V、工作频率满足5%的偏差容限。其中工作频率由施密特触发器CD40106参数及RC数值决定。具体参数为：R=2.2kΩ、C=748 pF、VDD=15 V、VT+=8.8 V、VT-=5.8 V。根据式(1)计算出振荡频率为748.792 kHz，因为设计中多谐振荡器输出对2路RC充放电，充电电容容量增大一倍，因此振荡频率为上述计算频率的1/2，即374.396kHz。

原边共用全桥控制的4路PWM信号产生

传统的全桥DC-DC拓扑由4只相同的开关管组成，需要2路互反的PWM控制信号，每路PWM信号驱动对角的2只开关管，2路PWM信号要求有死区，避免全桥直通。全桥拓扑的上桥臂驱动必须隔离，否则无法完成正确驱动，隔离电路一般采用光耦或磁性器件实现，电路复杂、体积大。设计采用2个电源变压器原边绕组共用一个全桥开关，由于系统为+15 V单电源输入，因此全桥开关采用2片内含PMOS和NMOS的S14532ADY实现，此时PWM驱动脉冲无需隔离，即不用将全桥的上下臂驱动脉冲进行隔离，使用振荡电路的逻辑门进行驱动，简化了控制电路，同时该全桥开关为小体积的SO-8封装，实现了最小PCB设计。据此原理设计全桥开关需要4路PWM 脉冲驱动，分为2组，每组内互反，驱动对角的PMOS和NMOS开关，2组之间带有死区，具体的4路。G11、G2、 G22、G1为4路PWM驱动，T1、T11为两个DC-DC电源变压器，此处只画出了原边绕组，C为隔直电容，能够有效地防止变压器磁芯饱和。可以看到，对角的开关同时导通，两组对角交替开关，两个变压器磁芯工作在I、Ⅲ工作象限，双向励磁，有利于实现高功率密度。

一般PWM驱动产生方法用MCU、DSP或专用IC产生，难以实现低成本和紧凑设计。文中对通用多谐振荡器电路进行改进，分别增加两个二极管、电阻及电容，即可输出满足上述要求的4路PWM驱动信号，简化了电源设计，提高了可靠性。

DC-DC电源变压器的选择及设计

系统电源采用全桥驱动，磁芯工作在I、Ⅲ象限，驱动上要能够防止磁芯饱和，同时要求效率高、体积小。基于上述考虑，选用环形磁芯T10×6×5，材质为PC40，环形磁芯漏磁小、效率高。具体参数为：μi=2 400，Ae=9.8 mm2，Aw=28.2mm2，J=2A/mm2。系统工作状态为：ηB=90%，Km=0.1，fs=366 kHz，Bm=2 000 GS，根据P0=Ae×Aw×2×fs×Bm×J×ηB×Km×10-6。得出P0=9.8×10-2×28.2 x 10-2×2×366×103×2 000 x 2×0.9×0.1×10-6=7.3 W，理论计算表明，所选磁芯满足设计的功率要求。

变压器匝数设计是根据式(2)和式(3)计算，其中μi为输入电压最小值，△Vce为额定电流下全桥回路开关管压降，Dmax=0.48;μo为输出电压额定值，△Vd为输出额定电流下全波整流二极管压降。理论计算原副边匝数为：原边Np=4.6匝，副边Ns1=5.8匝，Ns2=3.9匝。

Np=[(μi-△Vce)×Dmax]/(2△B×Ae×fs) (2)

Np=[(μo-△Vd)×(1-Dmax)]/(2△B×Ae×fs) (3)

实际调试结果为：原边p=6匝，副边Ns1=8匝，Ns2=5匝。

带死区的4路互补PWM信号仿真

两路DC-DC电源变压器原边共用全桥拓扑，全桥电路的4路PWM信号是在多谐振荡器电路的基础上添加几个无源器件生成的，并且产生的两组驱动信号带有死区，能够有效防止全桥开关器件直通。电路的工作原理是：对通用多谐振荡器输出加以改进，使其充放电电容容量不同，产生2路充放电曲线略有差异的波形，这个差异就会在两组PWM波之间产生死区，再分别经过同相器和反相器，即可产生4路满足驱动要求的PWM脉冲。

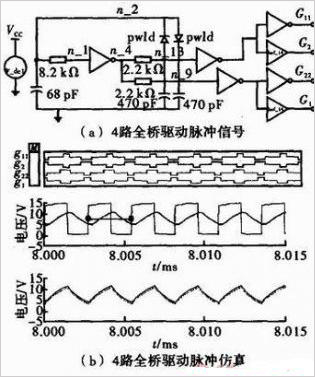

4路PWM生成电路的Saber仿真原理图及仿真结果如图3(a)和图3(b)所示。由仿真结果可以看出，4路PWM脉冲能够满足共用全桥拓扑的控制要求。

实验结果

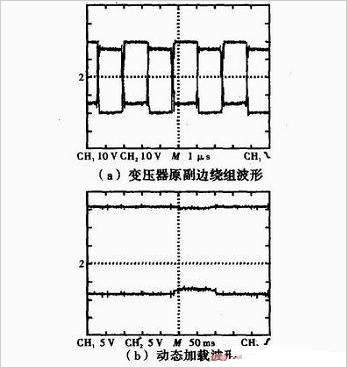

图4(a)所示为实际全桥DC-DC电源变压器原边及副边绕组带载波形，其中CH1为原边线圈两端电压，CH2为副边线圈正电压。由于器件分散性，实际测试DC-DC电源工作频率为366 kHz，频率偏差为3.8%，满足设计要求。图4(b)所示为动态加载输出波形，其中CH1为输出正电压，CH2为输出负电压。测试时负载为35 Ω/10 W，可以看到突加突卸额定负载时输出正电压较平稳，波动<1 V，满足设计要求。负电压稍有波动，考虑到IGBT负压是用来维持关断状态，负压在-5～-15 V即可，因此满足半桥集成驱动电源的要求。



本篇文章通过对原理的分析和计算，介绍了一种比较稳定且性能较高的DC-DC隔离电源设计，这种设计不仅容易安装，还能与IGBT模块完美集成。并且在最后通过对实验结果的分析，证明了该种电源的高效性和可靠性，达到了设计目的。
