基于升压芯片UC3842的开关电源设计之原理分析

 升压芯片UC3842在开关电源的设计中应用广泛，也是很多工程师都非常熟悉的一款高性能的升压芯片类型。结合UC3842升压芯片的工作特点和自身优势，在今天和明天的方案分享中，我们将会为大家分享一种电流控制型开关电源的设计方案。在今天的文章中，我们将会就该方案的设计原理，展开详细介绍。

电流型开关电源与电压型开关电源都是目前常见的两种中小功率开关电源设计形式，与电压型的设计模式相比，电流控制型开关电源是一个电压、电流双闭环控制系统，能克服电流失控的缺点，并且性能可靠、电路简单。在本方案中，我们主要利用升压芯片UC3842来完成该电源系统的设计，为了提高输出电压的精度，系统没有采用离线式结构，而采用直接反馈式结构。

在本方案中，我们利用升压芯片UC3842所设计的这一电流控制型开关电源的原理框图，如下图图1所示。可以看到，这一方案在保留了电压控制型的输出电压反馈控制部分外，又增加了一个电流反馈环节。





图1 基于升压芯片UC3842设计的电流控制型开关电源原理框图

从图1中所提供的这一原理框图我们可以看到，这一利用升压芯片UC3842所设计的新式电流控制型开关电源，是一个电压、电流双闭环控制系统。其内环为电流控制环，外环为电压控制环。当UO变化导致UF变化，或I变化导致US变化时，都会使PWM电路的输出脉冲占空比发生变化，从而改变UO，以此来达到输出电压稳定的目的。

在本方案中，我们所使用的升压芯片UC3842是一块功能齐全、较为典型的单端电流型PWM控制集成电路，内包含误差放大器、电流检测比较器、PWM锁存器、振荡器、内部基准电源和欠压锁定等单元。该款芯片提供8端口双列直插塑料封装和14端口塑料表面贴装封装，内部结构如图2所示。

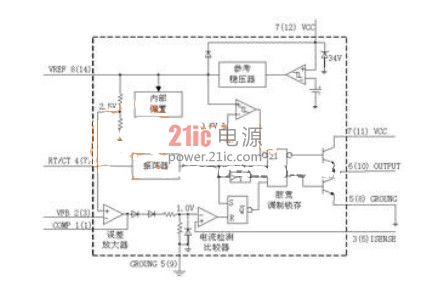

图2 升压芯片UC3842内部电路

以上就是本文针对一种利用升压芯片UC3842所设计的电流控制型开关电源，所进行的原理分析和介绍。在明天的文章中，我们将会进一步就该种升压型开关电源的电路设计展开详细介绍，敬请关注!
