一种19V升压芯片的选择情况

升压芯片种类繁多，根据不同的功率需要设计者可选择不同的升压芯片来满足自己的设计需要。但这对刚刚接触电源设计的新手来说，面对如此多的升压芯片，即便有所计划，恐怕也是要手忙脚乱的。本文就将通过举例的方式为大家介绍一款19V升压芯片的选择。

这款19V升压芯片的选用条件是：供电通过3节18650串联，电压可达12V左右。电流限制在8A以内，稳定输出。

在考虑升压芯片的选择之前，首先要对条件进程充分的分析。如条件中的“供电通过3节18650串联”，这种情况就是需要引起注意的，因为3节串联的18650并不能提供8A的电流，更何况还是在升压的情况下。

考虑到升压电路的效率，18650至少要输出2倍(16A)以上的电流才能维持升压后的19V的电源输出。所以根据现有条件无法选择出令人满意的升压芯片。

如果对输出电流有要求，那么无论从电池还是升压电路方面都是很难实现的。如果输出电流在1A左右，那么电路就很容易，但是对电池也要求有足够的输出能力，这就需要12V电瓶作为基础。如果要求绝对不能超过8A，那么可用CS5171来实现升压。实用电路如图1。

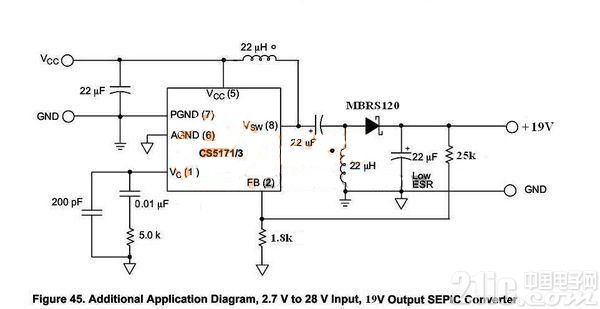

图1

图1中的电路，只要比例电阻的阻值之比稳定，输出电压便是稳定的。因为19V电压本身不属于常用的直流电压值，所以没有固定输出19V的稳压器，固定输出电压的稳压器有3V、3.3V、5V、12V、15V。

通过本文的介绍，可以看出在进行升压芯片的选择过程中，对条件的分析才是能够选择到适用升压芯片的关键点。单纯从功率系数上进行判断是非常容易出现错误的，因此希望通过本文，不仅能够让大家在升压芯片选择方面的知识有所积累，还希望大家能够养成善于观察分析的能力。
