降低电源纹波噪声的一些常用方法

在应用电源模块常见的问题中，降低负载端的纹波噪声是大多数用户都关心的。下文结合纹波噪声的波形、测试方式，从电源设计及外围电路的角度出发，阐述几种有效降低输出纹波噪声的方法。

1、电源的纹波与噪声图示

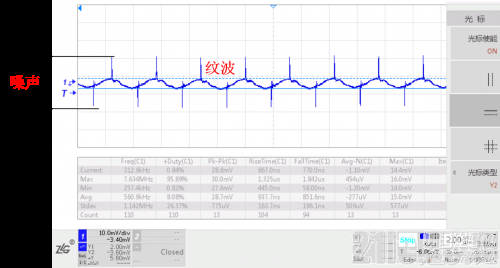

纹波和噪声即：直流电源输出上叠加的与电源开关频率同频的波动为纹波，高频杂音为噪声。具体如图1所示，频率较低且有规律的波动为纹波，尖峰部分为噪声。



图1

2、纹波噪声的测试方法

对于中小微功率模块电源的纹波噪声测试，业内主要采用平行线测试法和靠接法两种。其中，平行线测试法用于引脚间距相对较大的产品，靠测法用于模块引脚间距小的产品。

但不管用平行线测试法还是靠测法，都需要限制示波器的带宽为20MHz，同时需要去掉地线夹。

具体如图2和图3所示。

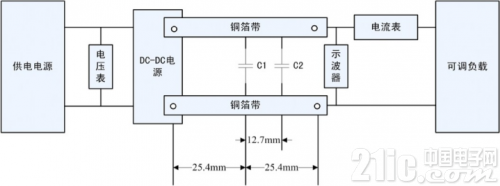

图2 平行线测试法

注1：C1为高频电容，容量为1μF;C2为钽电容，容量为10μF。

注2：两平行铜箔带之间的距离为2.5mm，两平行铜箔带的电压降之和应小于输出电压的2%。

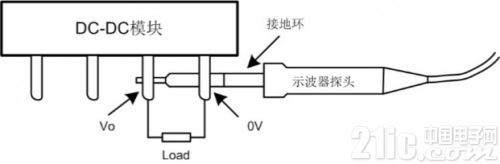

图3靠测法

3、去除地线夹测试的区别

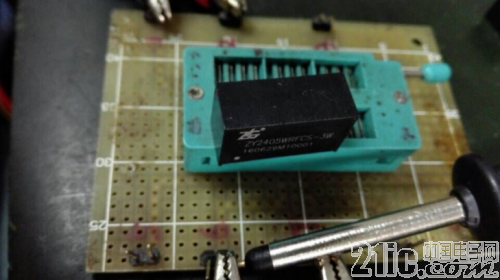

测试纹波噪声需要把地线夹去掉，主要是由于示波器的地线夹会吸收各种高频噪声，不能真实反映电源的输出纹波噪声，影响测量结果。下面的图4和图5分别展示了对同一个产品，使用地线夹及取下地线夹测试的巨大差异。

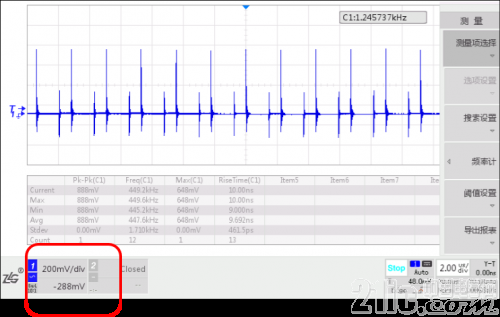

图4 使用地线夹测试-示波器垂直分辨率200mv/div

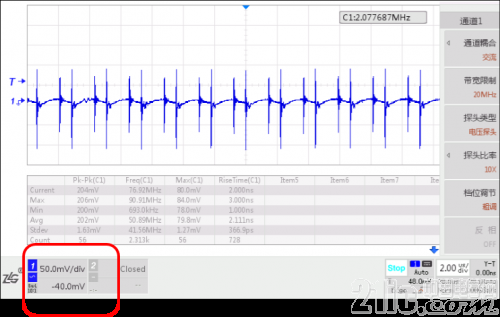

图5 去除地线夹测试-示波器垂直分辨率50mv/div

4、设计上PCB布局的影响

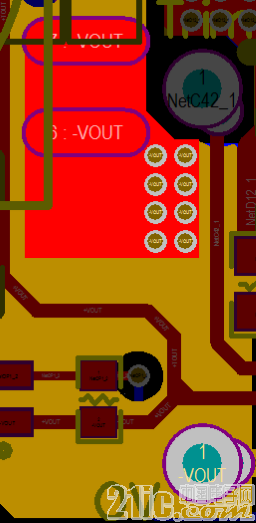

好与坏的PCB布局，是设计上影响纹波噪声的关键因素。差的PCB布局如图6所示，变压器输出的地，直接通过过孔连到背部的地平面，地平面连接电源的输出引脚。此布局在输出5V/2A的负载下，实测电源尖峰达1.5V VP-P。



图6 差的PCB布局

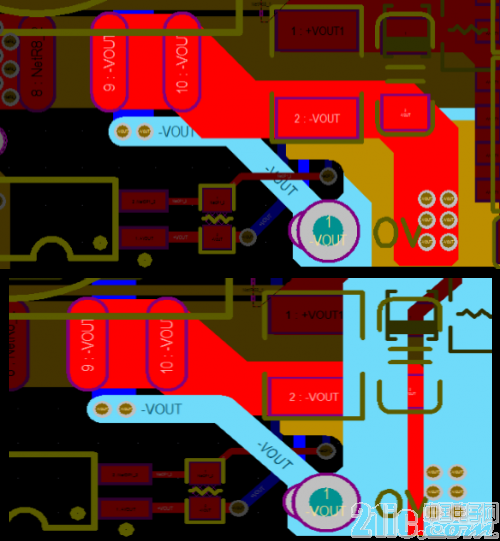

如图7 所示是比较好的PCB布局，调整了变压器的位置，将变压器输出地通过两个电容后，再回到地平面和输出引脚相连。实测在相同5V/2A输出的负载下，噪声已降到60mV VP-P，差别显著。



图7 好的PCB布局

5、输出滤波电容的影响

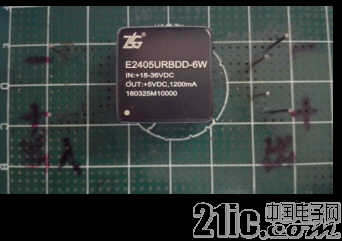

输出滤波电容的容值、ESR对模块输出的纹波噪声也有直接影响。按图8所示的 产品测试纹波噪声。

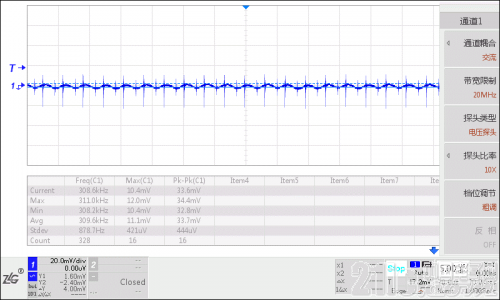

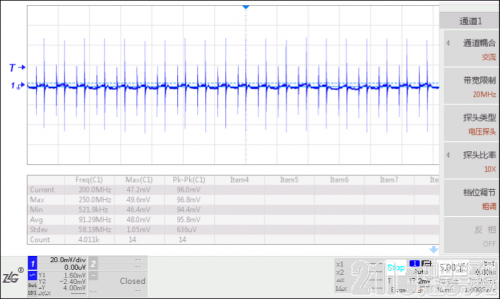

外部不加外接电容，测试输出的纹波噪声，如图图9所示，约为100mV。同样的输入、负载条件下，电源的输出端加226的MLCC，实测电源输出的纹波噪声降到不到40mV。



图8 测试用图



图9 无外接电容



图10 外加226电容

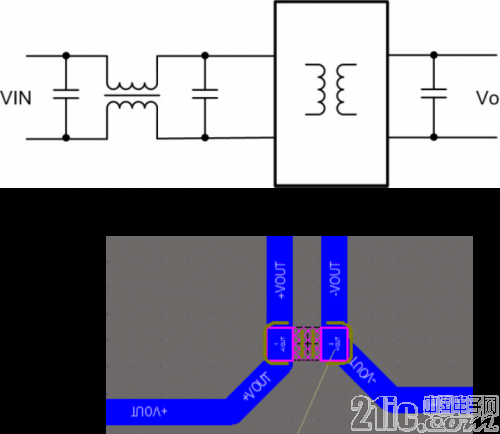

实际应用时，电容除容量、ESR外，建议负载端的电容在回到电源之前，先汇集到输出电容，经过电容滤波后，再回到电源，从而有效降低纹波噪声对电路的影响。如图11所示。



图11 外部电容的位置

6、电感对纹波噪声的影响

电感的感量及寄生电容对纹波噪声的影响同样显著。一般地，感量大时对纹波抑制作用明显，寄生电容小的电感对噪声抑制效果好。以对纹波抑制为例，测试对电源输出纹波的影响，测试图如图12所示。



图12 测试电感滤波效果用例

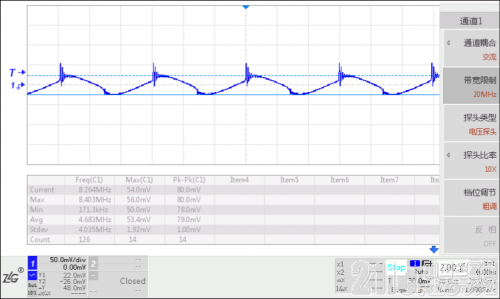

根据图12，我们先人为的把产品内部的滤波电感短路，只用电容滤波，测得纹波噪声如图13所示，纹波峰峰值约50mV。



图13 人为短路内部滤波电感的纹波噪声图

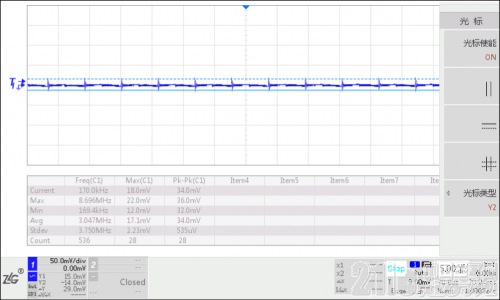

下一步，在电源外部增加一个LC电路，在相同输入、负载条件下，重测纹波噪声图，如图14所示，纹波已接近直线，非常小。



图14 外加LC的纹波噪声图

以上简单从纹波噪声的图例、测试方法开始，描述从电源设计、外部电路应用出发，结合实际测试比较几种降低纹波噪声的方法。实际的工程应用中还需考虑电容、电感的负载效应、自激影响等，还需再做深究。
