可调直流稳压电源的工作原理

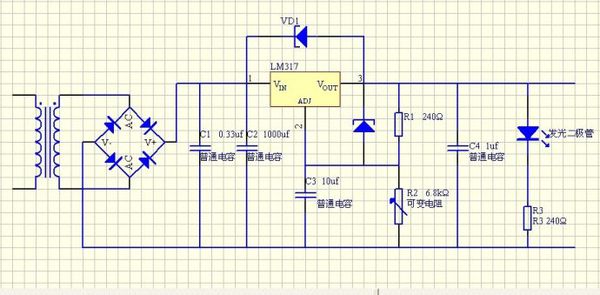

参数稳压器在输入交流电压150V-260V时，输出稳压在220V效果效好。低于和高于这个范围，其效率要下降。采用单片微机进行第一步控制，使310V以下和90V以上的输入电压，调整控制在190V—250V范围，再用参数稳压器进行稳压效果很好。

由市电输入的交流电压变化波动很大，经过过压吸收滤波电路将高频脉冲等干扰电压滤去后，送入直流开关稳压电源、交流取样电路和控制执行电路。

直流开关稳压电源的功率小，但能把60-320V的交流电压娈换成+5V，+12V，-12V的直流电压。+5V电压供给单片微机使用，±12V电压供给控制电路的大功率开关模块使用。

单片微机把取样电路采集到的输入电压数据，分析判断并发出控制信号送到触发电路，控制调节输出电压。

控制执行电路由SSR过零开关大功率模块和带抽头的自耦变压器组成。SSR之间采用RC吸收电路吸收过电压和过电流，使SSR在开关时不会损坏。控制执行电路把 90-310V的输入电压控制在190V-240V范围，再送到参数稳压器进行精确稳压。

参数稳压器由电感和电容组成LC振荡器，振荡频率50HZ。无论市电怎么变化，其振荡频率不会改变，因此输出电压不会变化，稳压精度高。即使输入电压波形失真很大，经参数稳压器振荡输出后却是标准的正弦波，因此稳压电源有强的抗干扰能力和净化能力。

保护告警电路：当有危害设备安全情况时，只发出声光告警，提示操作人员注意采取措施，而不用切断输出电压。在无输出电压，控制箱的温度过高，市电输入高过300V，市电输入低于130V时都会声光告警。当输入电流过大时，输入(输出)空气自动开关自动跳开。
