创造一个带有较低额定输入电压控制器的150V非同步降压解决方案

来源:德州仪器发布时间:2017-12-28

在如今的许多应用中，要求的额定输入电压超过许多现有DC/DC控制器的VIN最大额定值。对此，传统的解决办法包括使用昂贵的前端保护或实现低端栅极驱动器件。这意味着采用隔离拓扑，如反激式转换器。隔离拓扑通常需要自定义磁性，且与非隔离方法相比，设计复杂性和成本也有所增加。

存在着另一种解决方案，可以通过使用VIN max(最大输入电压)小于系统输入电压的简易降压控制器来解决问题。这是如何实现的呢?

降压控制器通常来源于参考电位(0V)的偏置电源(图1a)。偏置电源来自输入电压;因此，器件需要承受全部的VIN电位。然而，因为开通P通道金属氧化物半导体场效应晶体管(MOSFET)所需的栅极驱动电压在VGS低于VIN，P通道降压控制器具有参考VIN(图1b)的栅极驱动电源。关闭P通道MOSFET则仅需简单地将栅极电压变为VIN(0V VGS)(图2)。

图1：N通道(a)的VCC偏置生成;和P通道控制器(b)

图2：P通道控制器的栅极驱动

非同步P通道控制器导出其偏置电源以驱动P通道栅极，可带来巨大的效益，并且可能实现提供悬浮在0V电位以上的虚拟接地。对于N通道高侧MOSFET，电压来自接地的参考电源。这是使用升压电容器和二极管泵送的电荷，以提供高于VIN源极电位的栅极电压。使用P通道高侧MOSFET可以显著简化该问题。要打开P通道MOSFET，栅极电位需要低于VIN的源极电位。因此，电源仅参考VIN，而非上面提到的VIN和接地。

悬浮接地

如何为控制器创建悬浮接地?这很简单，通过使用射极跟随器即可实现。图3所示为这种方案的基本实践。PNP发射极的电位为Vbe(~0.7V)，低于齐纳二极管电压电位(Vz)。实质上，您可以将控制器浮动到VIN，并调节控制器的参考值，以限制VIN与器件接地之间的电压。

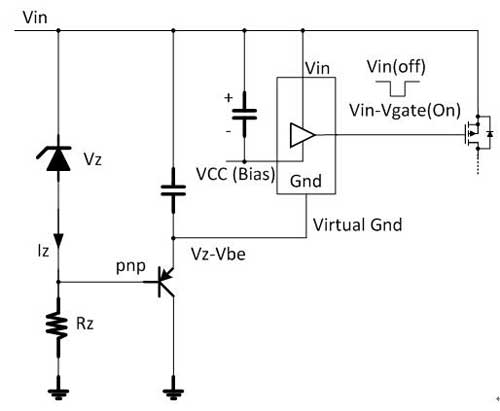

图3：使用简易射极跟踪器方案创建虚拟接地

输出电压转换

这里有一项挑战需要克服。由于控制器位于虚拟接地(Vz-Vbe)，并产生参考接地(0V)电位的降压输出电压，因此如何才能将输出电压信号转换为位于虚拟接地上方的反馈电压(通常介于0.8V和1.25V之间)?图4说明了具体的挑战。

图4：展示VOUT(参考0V接地)与控制器的反馈电压(参考虚拟接地)之间电压电位差的示意图

要关闭环路，您可以使用一对配对晶体管以实践图5所示的电路。一匹配对将反馈信号发送至VIN;另一匹配对产生从VIN到虚拟接地之上电位的电流。

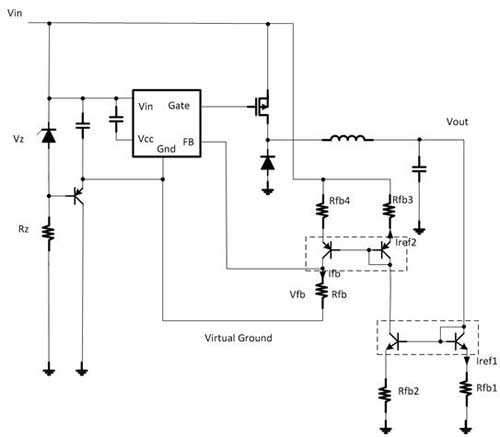

图5：非同步控制器和使用配对晶体管的馈电实践的高级原理图

综上所述

LM5085是我所述应用的理想选择，因为它是一个P通道非同步控制器，其VCC偏置电源参考VIN。在传统应用中，LM5085可承受高达75VIN的输入电压。对于输入瞬态电压远高于75V的应用，请考虑此处提出的解决方案，该输出为12V。

从控制器反馈电压1.25V开始，使用电流将反馈(Ifb)设置为1mA，使用公式1计算Rfb值：

式中，Rfb = 1.25k。

Rfb1设置电流镜的参考电流。再次以1mA作为参考电流，并使用公式2，计算Rfb1，以设置输出电压：

式中，VOUT = 12V，Rfb1 = 11.3k，Vbe为~0.7V。

当1mA流入Rfb2且发射极电流大致等于集电电流(Ie〜Ic)时，设置参考电流Iref2。环路闭合，且电压将调节到所述的设定电压。

输出电压调节

当瞬态电压显著高于LM5085的绝对最大值时，适合应用这一想法。LM5085是一个恒定导通时间(COT)控制器;因此，其导通时间(Ton)与VIN成反比。然而，当将VIN钳位到LM5085时，Ton将不再随着VIN(至功率级)的增加而调整，因为器件将具有由齐纳二极管设置的固定电压，而VIN(至功率级)将不断增大。这将导致频率下降，因为功率级输入电压的增加值超过LM5085的钳位电压;因此调节电压可能会稍微开始增加。因此，为确保以Type 1 纹波注入标准规定纹波注入电压的大小。最终，确保纹波被制定在可接受的范围内，以维持稳定性及最小化当纹波增加时的输出误差。

示例原理图

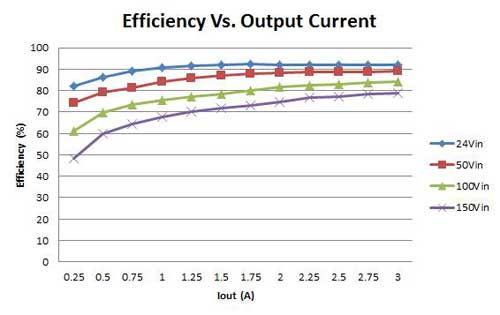

图6所示为绝对最大VIN额定值为150V的48V电源的示意图。示例可以在3A条件下提供12VOUT。
