开关电源三大拓扑之 Boost 电源中PFC电路是如何演变而来的

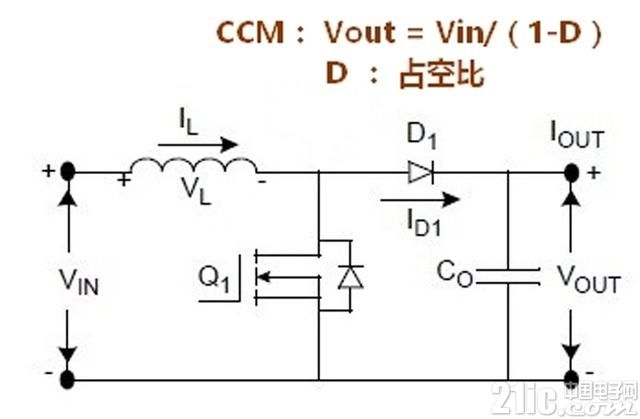

下面到电源三大拓扑中的Boost了，Boost在英文里是提高的意思，从字面就可看出，Boost拓扑就是升压，Boost电路的输出一定是大于输入的。说得无益，直接上图，先来认识一下Boost拓扑结构。

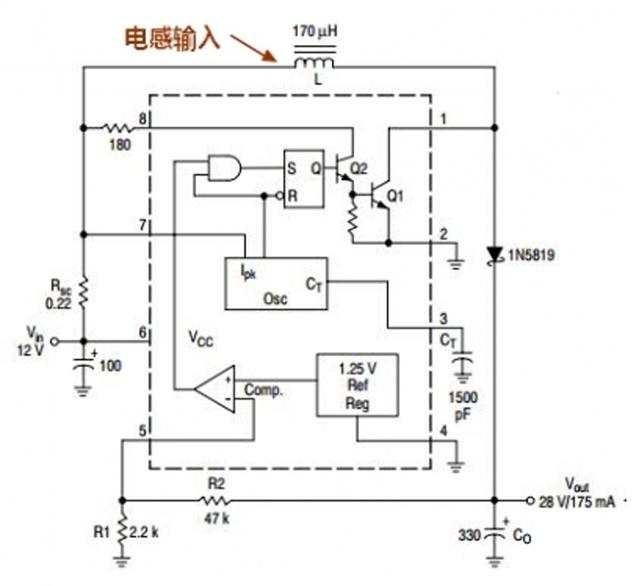

很容易看出，电感连接到输入电压位置，这是判断Boost拓扑的简单方法。下面是一个集成芯片组成的的一个升压电路，很容易识别出这就是Boost 拓扑构成的。





先熟悉一下Boost电路输出电压公式：CCM工作模式时，Vout = Vin/(1-D)，D为占空比

从公式就可看出输出电压一定比输入电压大。

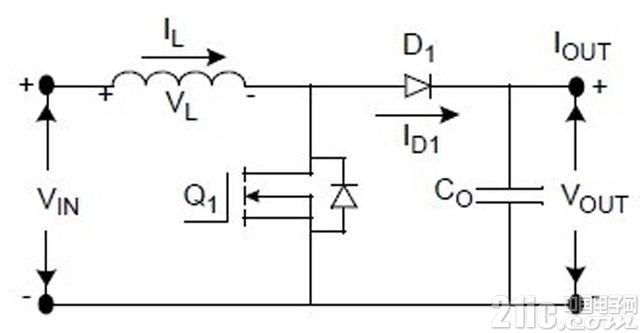

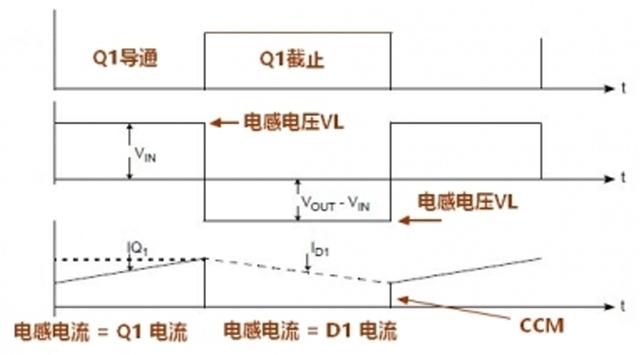

Boost的原理其实也不复杂，要分析原理还得是要看波形图。

1)MOS管Q1导通，电感一端被接地，输入电压对电感充电。

2)电感两端 = 输入电压

3)电感电流线性上升(电感电流不能突变)

4)MOS管关断，电感电压反向(懂Buck一定知道为何了)

5)电感通过二极管向负载供电

周而复始。

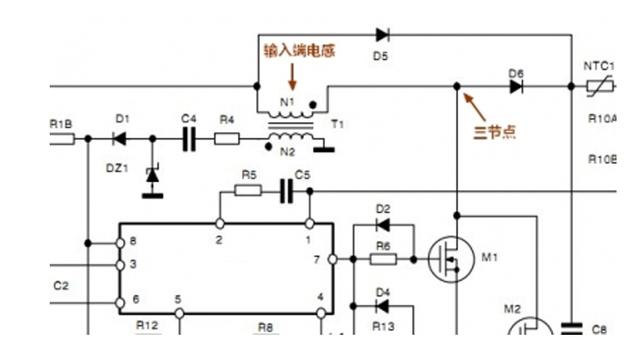

在开关电源中， Boost 拓扑是很常见的，用得最多的地方可能就是PFC(功率因素矫正)，下面就是个实际应用是的PFC电路

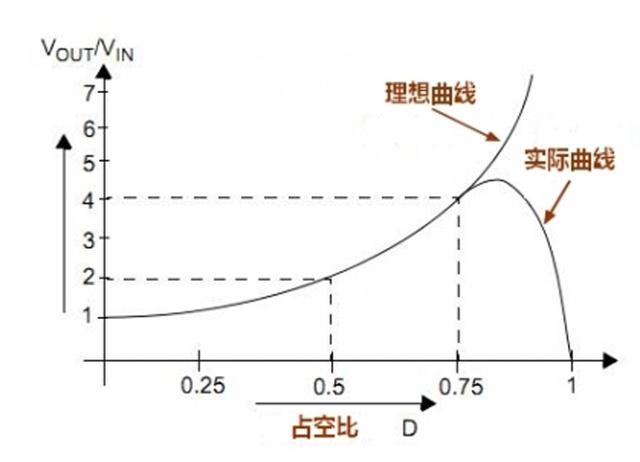

从公式Vout = Vin/(1-D)可以看出随着占空比 D 的增大，输出电压也增大，那如果1-D --> 0，输出电压是否就可以无限大呢。答案是否定的，由于MOS管的非理想性、杂散电容的影响、及电感电容等各种损耗的关系，输出电压随占空比的上升到一定的值会下跌，最惨的情况会跌倒零。如图所示。通常占空比做到0.5左右基本差不多了。到0.75已经是极限了。
