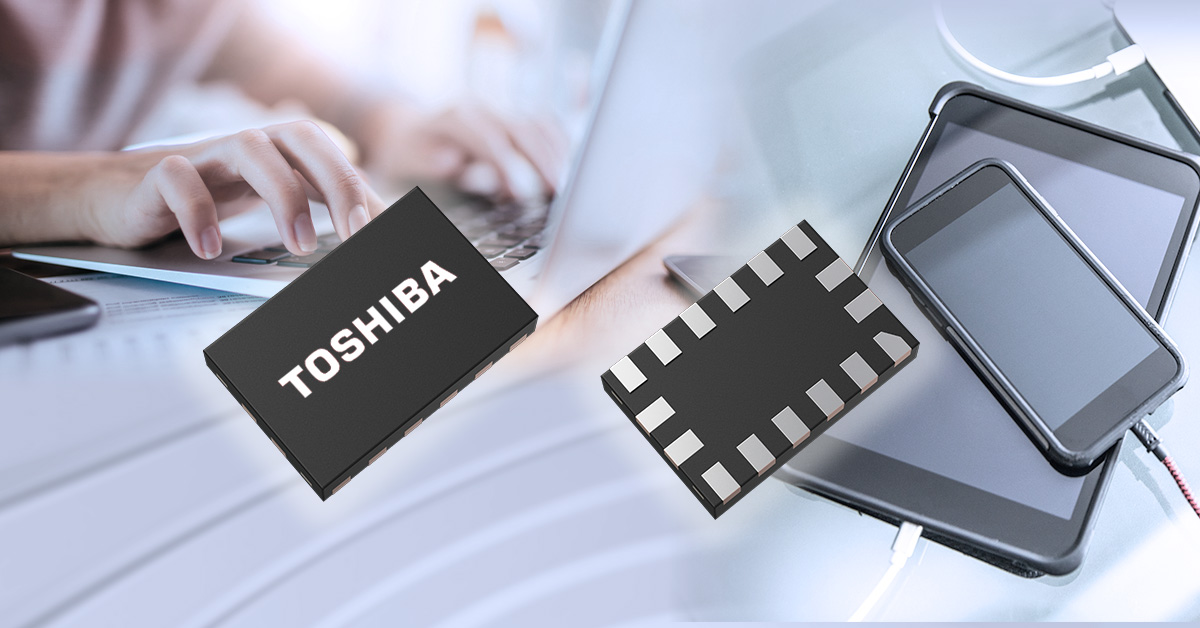

询问 AI中国上海，2024年7月11日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出最新多路复用器／解复用器（Mux/De-Mux）开关“TDS4A212MX”和“TDS4B212MX”多路复用器／解复用器（Mux/De-Mux）开关。该新产品可用作2输入1输出Mux开关和1输入2输出De-Mux开关，适用于PC、服务器设备、移动设备等的PCIe®5.0、USB4®和USB4®Ver.2等高速差分信号应用。
新产品采用东芝专有的SOI工艺（TarfSOI™），实现了非常高的带宽：TDS4B212MX的－3 dB带宽（差分）为27.5 GHz（典型值），TDS4A212MX为26.2 GHz（典型值），在业界处于领先地位[1]。因此，新产品可用作PCIe®5.0、USB4®和USB4®Ver.2等高速差分信号的Mux/De-Mux开关。
TDS4B212MX和TDS4A212MX具有不同的引脚分配。TDS4B212MX的引脚分配针对高频特性进行了优化。TDS4A212MX的引脚分配考量有助于兼容电路板布局。
Ø 应用：
- PC、服务器设备、移动设备、可穿戴设备等。
支持的接口：PCIe®5.0、PCIe®4.0、PCIe®3.0、CXL2.0、CXL1.0、USB4®Ver.2、USB4®、USB3.2 Gen2×1、USB3.2 Gen1×1、Thunderbolt™4、Thunderbolt™3、Thunderbolt™2、DisplayPort™2.0、DisplayPort™1.4、DisplayPort™1.3、DisplayPort™1.2
Ø 特性：
- 高－3 dB带宽（差分），适用于PCIe®5.0和USB4®等高速差分信号
TDS4B212MX：－3 dB带宽（差分）＝27.5 GHz（典型值）
TDS4A212MX：－3 dB带宽（差分）＝26.2 GHz（典型值）
- 低电流消耗：Iope＝150 μA（最大值）
- 小型封装：XQFN16（2.4 mmÍ1.6 mm（典型值），厚度＝0.4 mm（最大值））
Ø 主要规格：
器件型号
封装
名称
尺寸（mm）
2.4Í1.6（典型值），厚度＝0.4（最大值）
工作电压范围
（Ta＝－40至85 °C）
供电电压VCC（V）
1.6至3.6
信号引脚差分电压（峰值）
VI/O(Diff)（V）
0至1.8
信号引脚共模电压VI/O(Com)（V）
0至2.0
直流特性
（Ta＝－40至85 °C）
待机电流ISTB（μA）
最大值
10
电流消耗Iope（μA）
最大值
150
高频率
特性
（Tc＝25 °C）
－3 dB带宽（差分值）
BW(Diff)（GHz）
典型值
27.5
26.2
差分插入损耗
DDIL（dB）
f＝5.0 GHz
典型值
－0.8
－0.9
f＝8.0 GHz
－0.9
－1.0
f＝10.0 GHz
－0.9
－1.1
f＝12.8 GHz
－1.2
－1.4
f＝16.0 GHz
－1.4
－1.9
差分回波损耗
DDRL（dB）
f＝5.0 GHz
典型值
－17
－15
f＝8.0 GHz
－15
－14
f＝10.0GHz
－20
－17
f＝12.8 GHz
－17
－17
f＝16.0 GHz
－16
－18
差分关断隔离
DDOIRR（dB）
f＝5.0 GHz
典型值
－20
－20
f＝8.0 GHz
－17
－19
f＝10.0 GHz
－16
－17
f＝12.8 GHz
－17
－12
f＝16.0 GHz
－14
－11
差分串扰
DDXT（dB）
f＝5.0 GHz
典型值
－56
－36
f＝8.0 GHz
－48
－34
f＝10.0 GHz
－44
－32
f＝12.8 GHz
－39
－31
f＝16.0 GHz
－36
－30
库存查询与购买
注：
[1] 作为2:1 Mux／1:2 De-Mux开关，截至2024年7月11日的东芝调查。
如需了解新产品的更多信息，请访问以下网址：
TDS4A212MX
https://toshiba-semicon-storage.com/cn/semiconductor/product/general-purpose-logic-ics/detail.TDS4A212MX.html
TDS4B212MX
如需了解东芝通用逻辑IC的更多信息，请访问以下网址：
通用逻辑IC
https://toshiba-semicon-storage.com/cn/semiconductor/product/general-purpose-logic-ics.html
如需了解相关新产品在线分销商网站的供货情况，请访问以下网址：
TDS4A212MX
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TDS4A212MX.html
TDS4B212MX
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TDS4B212MX.html
*USB4®是USB Implementers Forum的注册商标。
*Thunderbolt™是Intel Corporation或其子公司的商标。
*DisplayPort™是视频电子标准协会在美国和其它国家的商标或注册商标。
*PCIe®是PCI-SIG的注册商标。
*TarfSOI™是东芝电子元件及存储装置株式会社的商标。
*其他公司名称、产品名称和服务名称可能是其各自公司的商标。
*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
