UC3844开关电源电路图剖析！

一、UC3844介绍

UC3844是一种高性能的单端输出的电流控制型脉宽调制器芯片，由美国Unitrode公司生产。与控制脉宽调制开关电源的总电压相比，开关电源组成的集成电路，具有外围电路简单等优点，同时电压调整率好，良好的频率响应特性，稳定幅度大等等。还具有过电流限制，过电压保护和欠压锁定等优点。





二、UC3844内部框图

UC3844是一种单端输出电流型控制器，共内部框图如图3所示。

1脚为补偿端子，外接RC网络可补偿识差放大器的频率响应。

2脚是电压反馈端，取样电压加在误差放大器的反相输入端，与2.5V的基准电压进行比较，产生谈差电压。

3脚为电流检测输入脚，外接过流检测电阻，可构成过流保护电路，当3脚电乐等丁或高T 1V时，电流检测比较器输出高电平，复位PWM锁存器，从而关闭输出脉冲。

4脚外接定时电阻和电容，用以确定振荡器的频率为f=1.8.

CR5脚是地。

6脚为输出端，采用图腾杜式输州，输出平均电流为200mA，最大电流为1A，能点接驱动双极型功率管或VMOS管。控制器内部有5V精密基准电压，其启动电压为16V，关闭电压为10V.6V的启动与关闭差值可有效防止电路在门限值电乐附近1.作时产生振荡。

UC3844的最大的优点就是外用元件少，外电路装配简单，且成本低，适用T 20~100W小功率开关电源的驱动电路设计

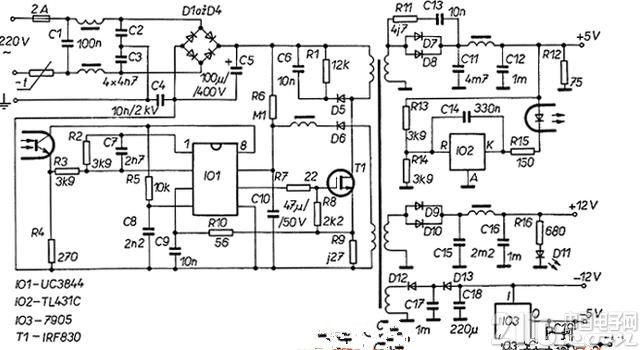

UC3844开关电源电路图剖析!
