如何用LM2576电路做一个可调型稳压电源？有哪些技巧？

LM2576是一款常用的DC-DC降压型稳压IC，其最大输出电流可达3A，并且工作效率也高于LM317这类线性稳压IC，在大电流下其发热量显着小于LM317构成的可调稳压电源。下面介绍一款采用LM2576制作的1.2～30V可调稳压电源。

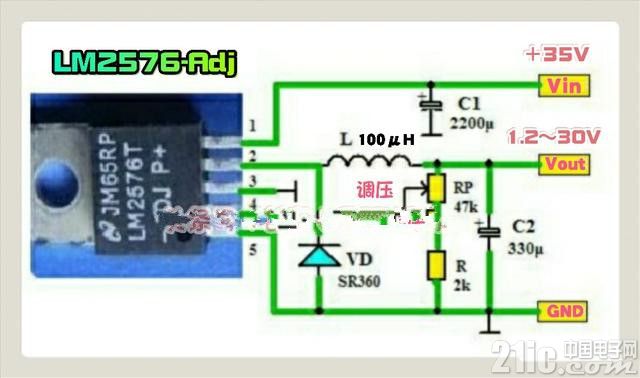

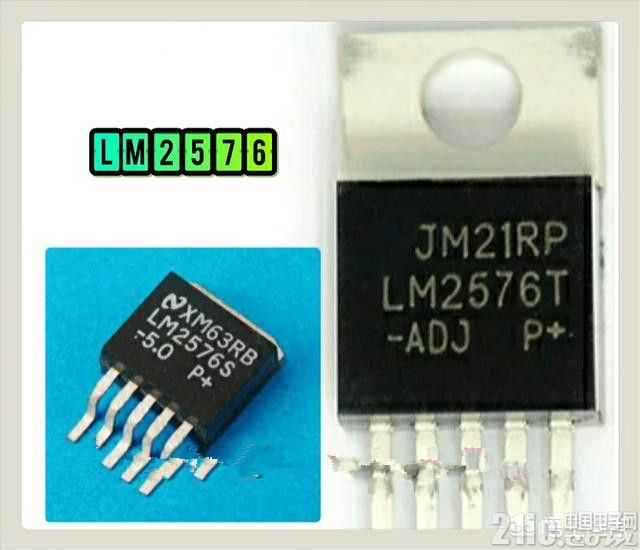

电路如上图所示。LM2576降压型DC-DC稳压IC的输出电压分为固定版和可调版两种，带有后缀字母“Adj”的输出电压为可调的。该IC的输入电压也有两个版本，即高压版和低压版，型号后缀带有“HV”的，其最高输入电压可达60V，低压版的最高输入电压为40V。本制作选用低压版输出电压可调的LM2576-Adj。

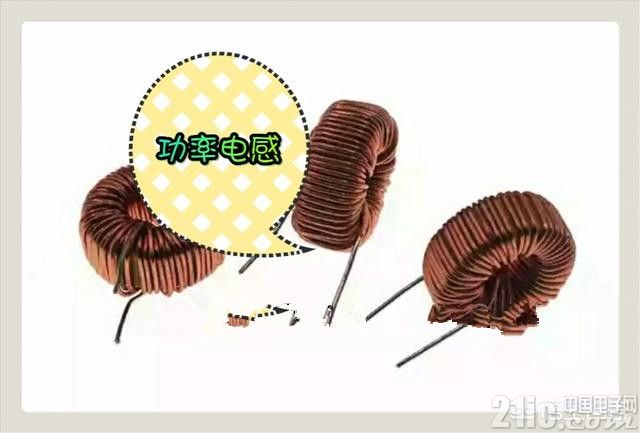

▲ 环形功率电感。

元件的选择与制作

上图电路很简单，只要按图示数值选用元件，并且焊接无误，一般不需调试即可工作。制作时，电感L要选用电流≥3A的功率电感，可以选用大电流的工字电感或环形电感。若有条件，亦可以选用线径合适的漆包线及磁环自己绕制，L的直流电阻越小越好。二极管VD选用3A/40V的SR360肖特基二极管。滤波电容C1和C2的容量视稳压电源的最大输出电流而定，若输出电流在2A左右，C1可选用2200～3300μF的铝电解电容，C2选用数百μF的铝电解电容即可。由于铝电解电容的高频滤波效果很一般，实际制作时，最好在C1和C2两端分别并联一个0.22～0.47μF的高频瓷片电容或独石电容，以减小高频纹波。

本电路的输出电压Vout由电阻R和RP决定，Vout=1.23x(1+RP/R)。当R取值为2KΩ，RP选用47KΩ的电位器时，Vout可在1.2～30V之间连续可调。电阻R可以选用金属膜电阻，焊接时该电阻应靠近LM2576-Adj的④脚和⑤脚。为了调节输出电压方便，制作时建议RP选用多圈电位器，若用普通的电位器，想将输出电压调至某一值，可能需要反复调整电位器的阻值才能获得所需的输出电压。由于LM2576在输出大电流并且压差较大时也会发热，故制作时，LM2576要外加一个面积合适的散热片。
