30条开关电源工作小技巧(二)

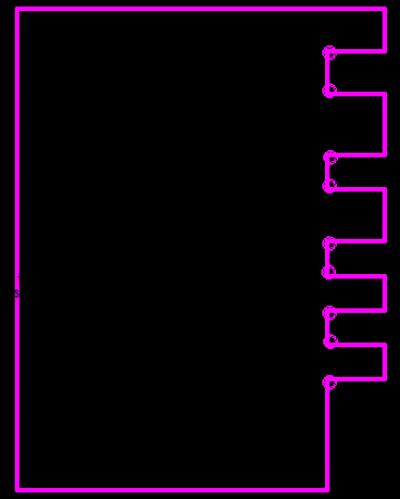

16. 画小板时，在小板引脚的90度拐角处增加一个圆形钻孔，方便组装。如图：

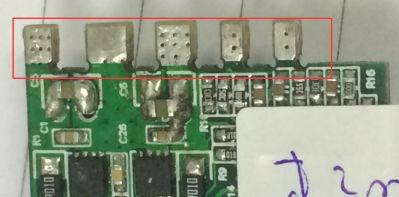

实物图





实际组装图

这样做可以使小板与 PCB 大板之间紧密贴合，不会有浮高现象。

17. 电路设计，肖特基的散热片可以接到输出正极线路，这样铁封的肖特基就不用绝缘垫和绝缘粒。

18. 电路调试，15W 以上功率的 RCD 吸收不要用 1N4007，因为 1N4007 速度慢 300uS，压降也大1.3V，老化过程中温度很高，容易失效造成炸机。

19. 电路调试，输出滤波电容的耐压致少需符合1.2倍余量，避勉量产有损坏现象。

之前是犯了这个很低级的错误，14.5V 输出用16V 耐压电容，量产有1%的电容失效不良。

20. 电路设计，大电容或其它电容做成卧式时，底部如有跳线需放在负极电位，这样跳线可以不用穿套管，节省成本。

21. 整流桥堆、二极管或肖特基，晶元大小元件承认书或在 BOM 表要有描述，如67mil(理由：管控供应商送货一致性，避免供应商偷工减料，影响产品效率)。

令人烦恼的就是供应商做手脚，导致一整批试产的产品过不了六级能效，原因就是肖特基内部晶元用小导致。

22. 电路设计，Snubber 电容，因为有异音问题，优先使用 Mylar 电容，这是处理异音的方法之一。

23. 电路设计，启动电阻如果使用在整流前，要加串一颗几百 K 的电阻。电阻短路时,不会造成 IC 和 MOSFET 损坏。
