全文更新：什么是Power Path？充电时是充电器供电还是电池供电？

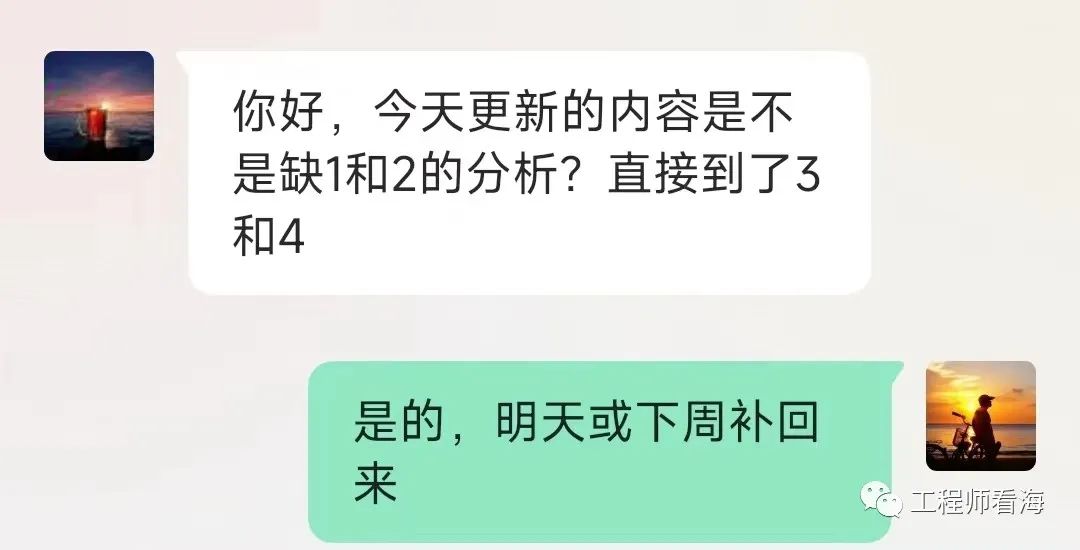

昨天的文章误删了一部分，很多同学留言想看全文，现补充、更新如下：

前段时间，交流群里有位同学提了个问题：手机插着充电器时，是充电器给手机供电还是电池给手机供电？觉得这个问题蛮有意思，所以系统的讲解下方便大家学习。想进群一起探讨学习技术的朋友，可以扫描文末二维码进群。

万事万物都有源，非常有必要梳理手机电源的充放电路径。比如有同学会有这样的疑问：手机插着充电器时，是充电器给手机系统供电？还是电池给手机系统供电？换种说法就是：手机插着充电器时，电流路径是从充电器到手机主板？还是从电池到手机主板？这个答案因情况而异，不同情况的电流路径是不同的。

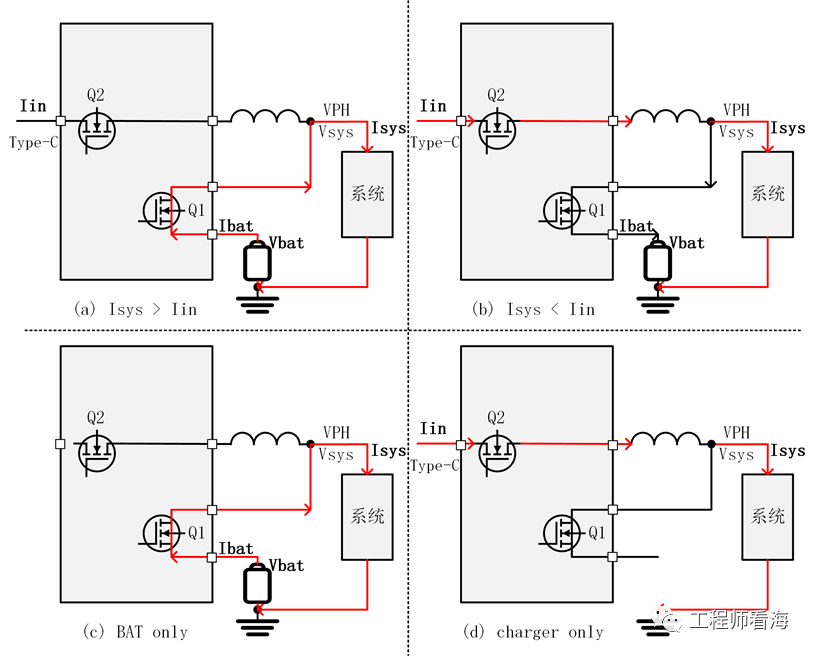

一般有4种情况，如上所示：1 系统电流Isys大于充电电流Iin、2 系统电流Isys小于充电电流Iin、3 只有电池供电、4 只有充电器供电。

(a)系统电流Isys大于充电电流Iin时，优先通过电池给系统供电，此时手机CPU、存储、屏幕、相机等电流是从电池流入，见(a)中红色电流路径。

(b)当系统电流Isys小于充电电流Iin时，充电电流Iin等于Isys加上Ibat，换句话说就是，充电电流足够大，既能给手机系统供电，也有足够的能力给电池充电，此时系统供电电流来自充电器，见(b)中的红色路径。

当只有电池而没有充电器时，情况就很简单了，系统的供电只能来自电池，见（c）中红色路径。

当只有充电器而没有电池时，系统的供电只能来自充电器。

原文来自书籍《硬件设计指南：从器件认知到手机基带设计》，预计2023年11月上市

这里需要格外说明的是:在手机研发的初级阶段，手机的软件系统功能比较简单、充电功能单一，在系统功耗或者开机功耗低的情况下，只插USB充电线就可以开机，而随着手机研发节奏的推进，手机会加入更多的功能，功耗逐渐增加，开机峰值电流甚至会逼近3A，此时，只插USB充电线的话，手机往往不能开机，还是需要连接着电池。

而且，出于安全和保密的考虑，手机会做电池在位的检测，所以仅插USB很多情况下是无法开机的。

电池可以一边充电一边放电吗？如果把气流类比为电流，那么这个问题就好像是在问：一个人能一边呼气同时又一边吸气吗？请记住：充电时，电流是从高电压流向低电压的，因此，电流在一个时刻，只有一个方向。

原文来自书籍《硬件设计指南：从器件认知到手机基带设计》，预计2023年11月上市
