电源模块可以并联使用吗？！

在实际工程中，经常出现一个电源模块无法满足负载的电流需求，或是想进一步提高DCDC效率，此时大部分工程师首先会想到并联电源来提高更大的电流，对于这样的设计，通常的评估结果是：不要粗暴的并联。

诚然，电源并联，有利于减小散热，提高效率，以及提供更大的输出功率，然而简单的并联设计并不是可靠的。

有人说电源并联时容易反灌，导致一个电源模块电流流入第二个电源模块，只要加入防止倒灌的二极管就可以了。

然而这考虑的还不够全面，实际应用过的工程师，可能会发现，并联电源模块时，有时候一个电源模块会持续输出，而另一个电源模块却没有输出，或者是某一路发热严重，结果没有达到预期。

我们以1.8V BUCK电源来具体分析下双电源供电的拓扑结构。

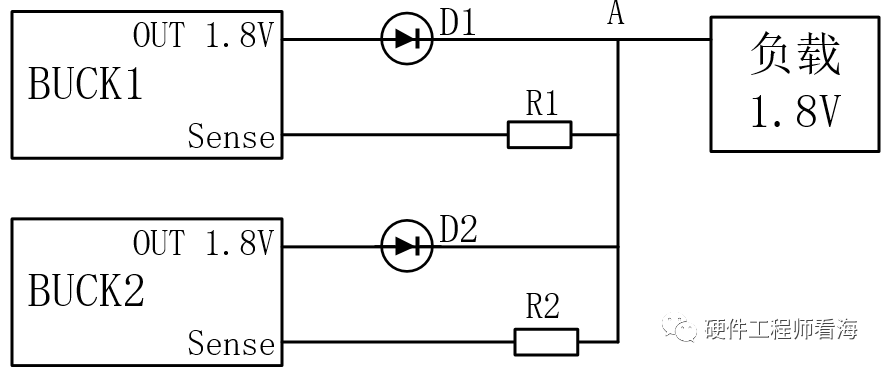

下图中，R1=R2=0Ω，为了防止反灌，两个buck输入均接入了二极管，并且sense在二极管后面，来抵消二极管导通电压的影响，保证A点的电压为1.8V，而实际上BUCK输出端是高于1.8V的。

由于器件彼此之间的差异，BUCK1和BUCK2的输出到达A点时是不可能完全相等的，假设BUCK1到达A点的电压高于BUCK2，BUCK2 sense发现电压高于设定值，则减小自己的输出，最终只有BUCK1处于输出状态。

俗称：旱的旱死，涝的涝死

或者：一核有难八核围观

可以改变R1R2的阻值，在其上产生分压，来抵消两个BUCK输出电压的差异，使得两个buck都工作。

但是在实际项目应用中，我还是不建议直接并联使用，最好选择支持放电均衡的电源模块并联，对于大部分通用电源，还是单用最好。
