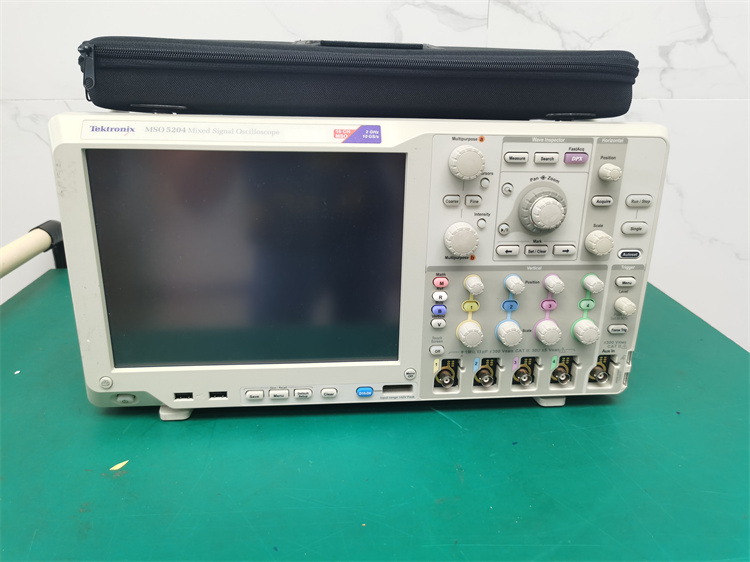

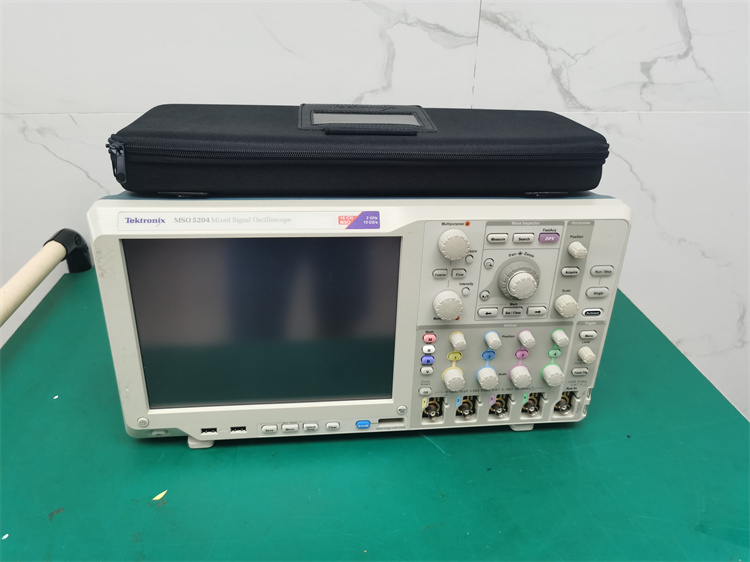

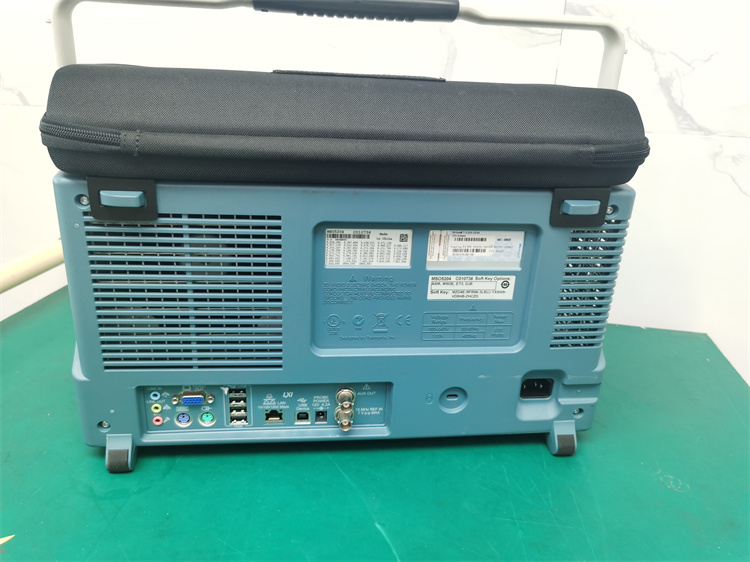

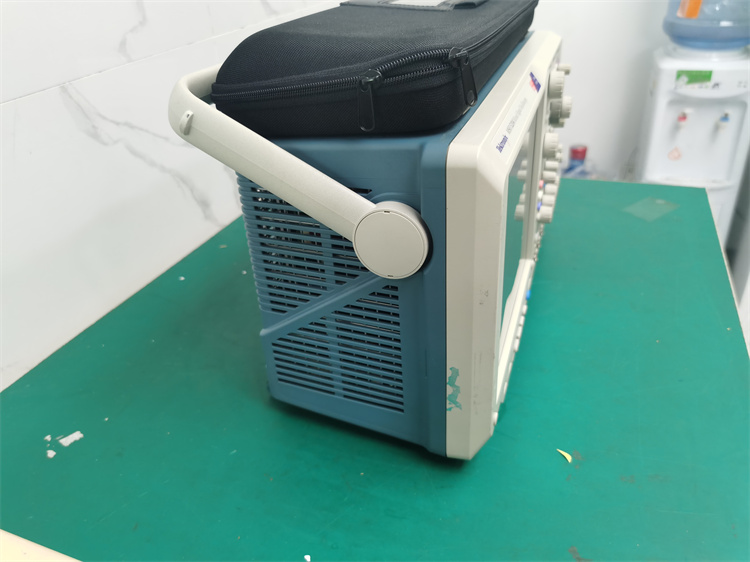

tektronix泰克MSO5204混合信号示波器DPO5204

tektronix泰克MSO5204混合信号示波器,带宽2GHz，MSO5204包括 16 条数字定时通道，高达10GS/s的实时采样率。

主营：二手仪器仪表（销售、租赁 ）

公司：深圳市宝安区福永诚兴仪器经营部
咨询：邓小姐 13538174533（V信同号）
地址：深圳市宝安区福永福海街道集创码头创意园436

主要性能规格
2GHz带宽
在一个或两个通道上高达10GS/s的实时采样率，在所有四个通道上高达5GS/s
通过MultiView缩放，最大可达250兆点记录长度
250000WFMS/S最大波形捕获率与FastAcg
快速框架”以每秒>310000波形捕获速率的串行存储器采集模式
标准10MQ无源电压探头，电容负载小于4pF，模拟带宽500MHz或1GHz
·16个数字通道(MSO系列)
用户可选择带宽限制滤波器，实现更好的低频测量精度
·高级触发器套件，可选可视触发器

主要特征

·波浪检测仪@控件提供简单的导航和波形数据的自动搜索
·MyScope自定义控制窗口和鼠标右键菜单可实现卓越的效率53个自动测量、波形直方图和FFT分析可简化波形分析TekVPI探头接口支持主动探头、差分探头和电流探头，用于自动缩放和单位

·中的104个。(264毫米)带摸屏的明亮XGA显示器

·占地面积小，重量轻一-才八点十二英寸。 (206mm)深且小于15磅。
(6.7公斤)

tektronix泰克MSO5204混合信号示波器DPO5204
技术指示;
直流增益精度:士1.5%，在30°C以上0.10%/C时降额
带宽限制:取决于仪器型号:1GHz500MHz、350MHz250MH和20MHz
有效位数(型值):6位(10分频，仪器带宽的-n正弦波输入，100mV/div,5002输入阻抗，最大采样率，1k点记录长度)
最大等效时间采样率 400?GS/s
带标准配置的最大记录长度 12.5 M (4 ch)25 M (1 or 2 ch)
选项2RL的最大记录长度 25 M (4 ch)50 M (1 or 2 ch)
选项5RL的最大记录长度 50 M (4 ch)125 M (1 or 2 ch)
选项10RL的最大记录长度 125 M (4 ch)250 M (1 or 2 ch)

垂直系统模拟通道
输入合
AC直流

输入电阻
1MQ+1%50Q士1%

输入灵敏度范国
1MQ:1mV/div至10 V/div
50Q:1mV/div至1伏/div

垂直分辨率
8位(高分时11位)

最大输入电压:1MQ
300VRMSCATIl，峰值<425V
对于小于100mV的/div降额从100 kH以上20dB/+进制降额到1 MH以下30VRM1MH以上10dB/+进制降额
对于>100mV/diy降额3MH以上20dB/decade,30MH以上30VRM30MH以上10dB/decade

最大输入电压，500
5个VRMS，峰值≤士20V
