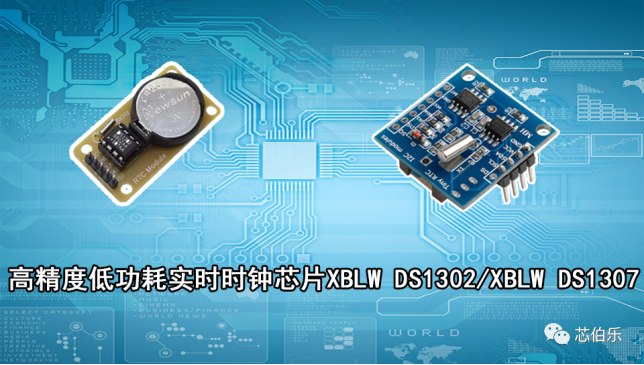

XBLW芯伯乐产品介绍之实时时钟（RTC）芯片DS1302&DS1307

   每个程序的运行都需要频率参数来运行，所以我们就会需要用到时钟芯片，它才会产生时钟频率。时钟芯片是日常生活中应用最为广泛的消费类电子产品之一。它为人们提供精确的实时时间，可以对年、月、日、周日、时、分、秒进行计时，且具有闰年补偿等多种功能；或者为电子系统提供精确的时间基准，目前实时时钟芯片大多采用精度较高的晶体振荡器作为时钟源。

01

—

XBLW DS1302主要特征

实时时钟计算年，月，日，时，分，秒，星期，直到2100年，并有闰年调节功能

31×8位通用暂存RAM

串行输入输出使管脚数最少

2.5V至5.5V宽电压范围操作

在2.5V工作电流小于300nA 读写时钟或RAM数据时有单字节 或多字节（脉冲串模式）数据传送方式

与 TTL 兼 容 （ VCC=5V）

02

—

XBLW DS1307主要特征

实时时钟计算年，月，日，时，分，秒，星期，直到2100年

具有56字节用于数据存储的非易失性RAM

 两线串行12C接口可编程方波输出信号

 自动电源失效检测和开关电路

 可选工业温度范围-40℃-80℃

 通过认证兼容

03

—

封装及管脚定义

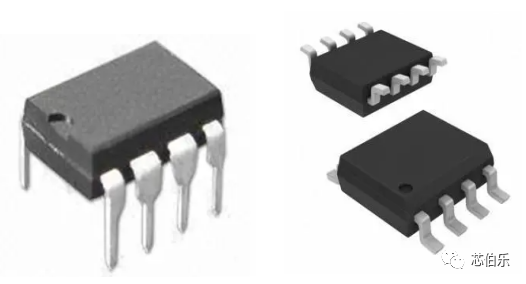

 DS1302&DS1307都有DIP-8和SOP-8封装

XBLW DS1302管脚定义：

XBLW DS1307管脚定义：

04

—

两款实时时钟芯片的内部方框图

XBLW DS1302

XBLW DS1307

05

—

两款实时时钟芯片的应用电路实例

06

—

应用领域

XBLW DS1302是一款实时时钟芯片，常用于需要记录时间的电子设备中，以下是XBLW DS1302的应用示例：

1.数字时钟，使用XBLW DS1302作为时钟芯片，可以制作数字时钟，显示当前时间。

2.电子称，使用XBLW DS1302记录重量计量的时间，以便统计并分析使用习惯。

3.温度计，使用XBLW DS1302可以记录数据采集的时间，以便了解温度变化情况。

       XBLW  DS1307是一款实时时钟芯片，具有高精度、低功耗设计、电池备份和多种格式支持等特点。它通过I2C接口与其他设备进行通信，并且具有灵活的供电电压范围。XBLW DS1307的主要参数包括供电电压、I2C接口、存储容量和温度补偿等。作为一款可靠的实时时钟解决方案，XBLW DS1307在计算机、通信设备、工业控控系统和嵌入式系统等领域得到广泛应用。

      总体而言，XBLW DS1302和XBLW DS1307都是功能强大、可靠性高的实时时钟芯片。它们的高精度、低功耗设计以及多种特殊功能使得它在各种应用中被广泛采用。无论是计算机系统、通信设备、工业控制还是嵌入式系统，都能够为其提供可靠的时间管理和记录功能。随着技术的不断发展，公司将进一步完善和改进，以满足越来越多领域的需求，并为我们的生活带来更多便利和效率。
优选好芯，伯乐自来。选择芯伯乐，为您的产品创造更大价值。
