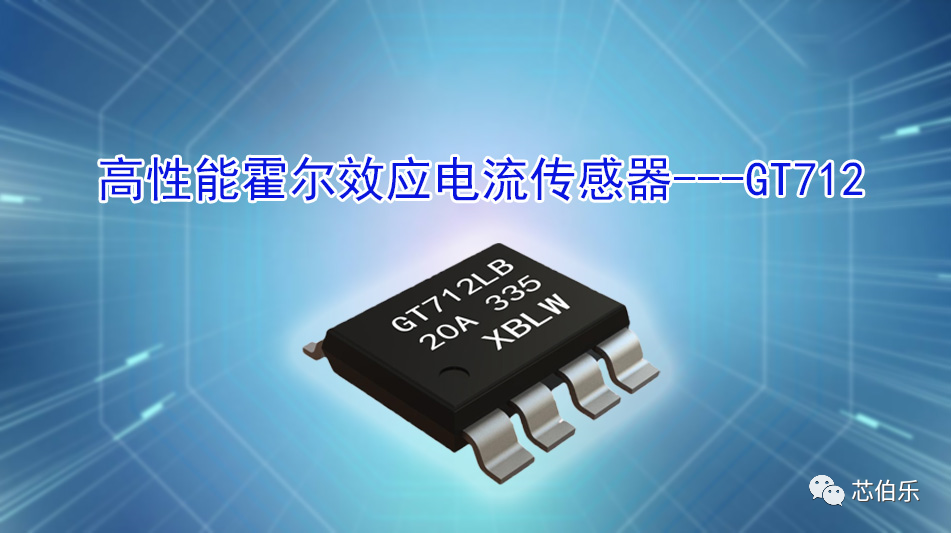

XBLW芯伯乐推出高性能霍尔效应电流传感器XBLW GT712，隔离电压达2500V，线性度可达0.4%

    XBLW GT712是一款高性能霍尔效应电流传感器，可以更为有效地测量交流（AC）或者直流（DC） 电流，可广泛应用于工业，消费类及通信类设备。

    XBLW GT712系列内部集成了一颗高精度、低噪声  的线性霍尔电路和一根低阻抗的主电流回路导线,当采样电流流经主电流回路时，其产生的 磁场在霍尔电路上感应出相应的电信号，经过 信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。

    线性霍尔电路采用先进的 BCDMOS 制程生产，其中包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无磁 场的情况下，电流传感器静态输出为 50%VCC 。在电源电压 5V条件下，传感器静态输出可以在 0.2~4.8V 之间随磁场线性变化，线性度可达 0.4%。

01—产品特点

• 工作电压：4.5V～5.5V

• 静态共模输出点:50%VCC

• 测量范围宽：5A/20A/30A

• 隔离电压：2500V

• 高带宽：120kHz；

• 输出响应时间：4μs （典型值）；

• 工作范围内稳定度：1.5%@25℃~150℃; 1%@-40℃~25℃;

• 低噪声模拟信号通路；

• 抗干扰能力强；

• 抗机械应力强，磁场参数不受外界压力而偏移；

• ESD(HBM):5kV；

• 工作温度：-40℃~150℃;

• 通过 RoHS 认证：（EU）2015/863

• 比例式输出，双向电流

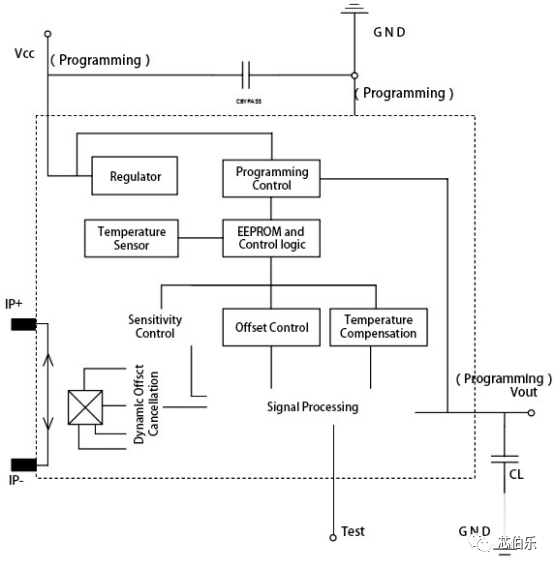

02—内部功能框图

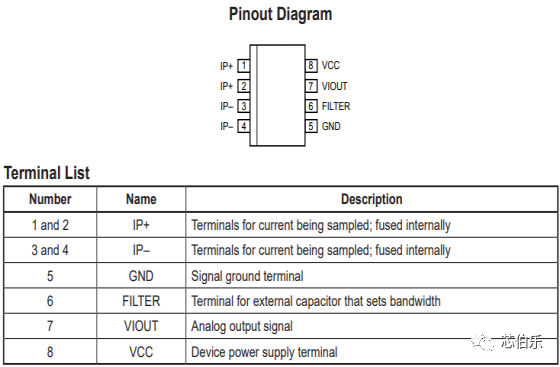

03—封装及引脚定义

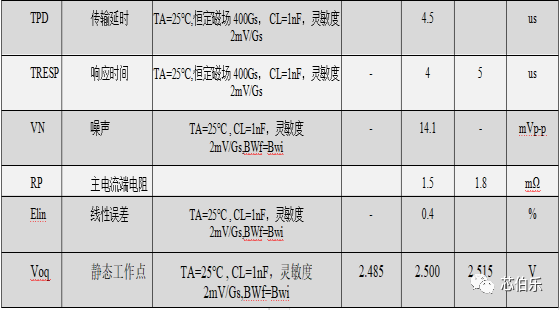

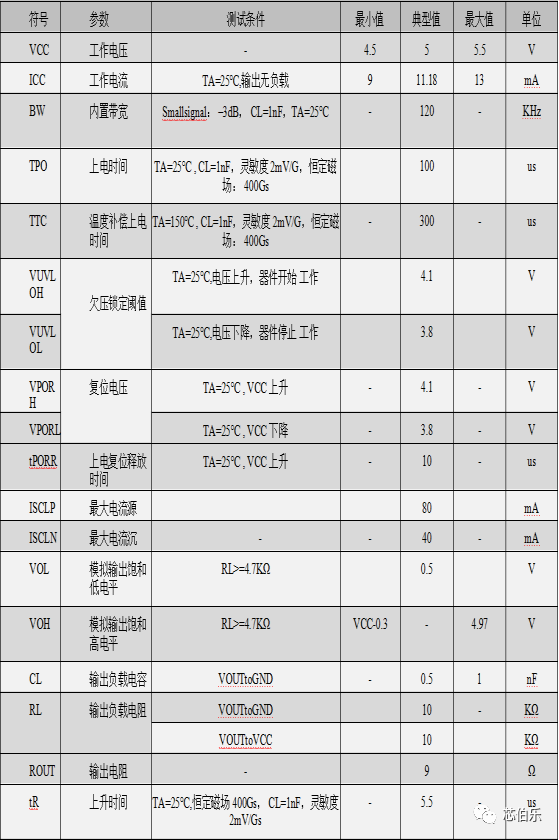

04—电学参数

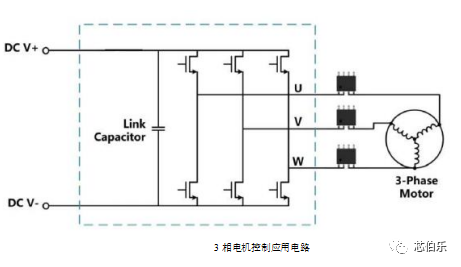

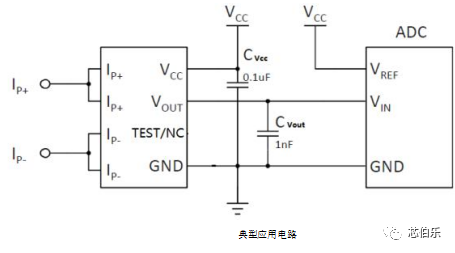

05—典型应用电路

06—应用领域及产品

• 逆变器电流检测

• 电机相位电流检测(电机控制)

• 光伏逆变器

• 蓄电池负载检测系统

• 电流互感器

• 开关电源

• 过载保护装

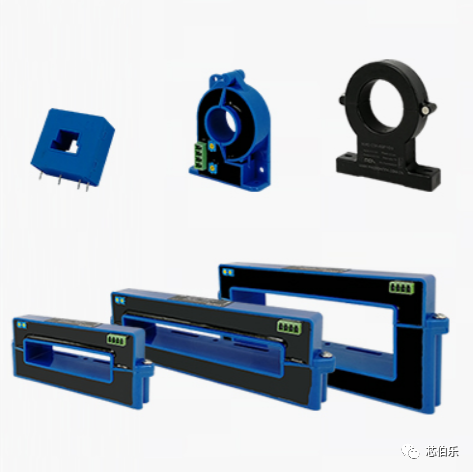

    1、霍尔电流传感器产品

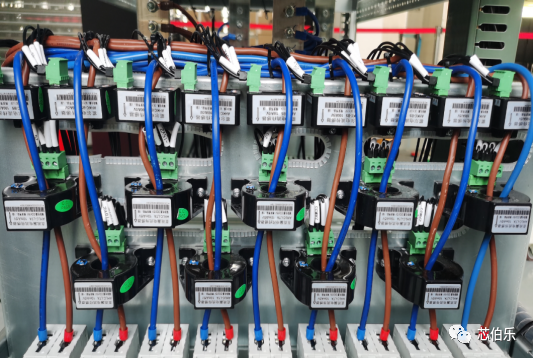

    2、工业电力电流测量

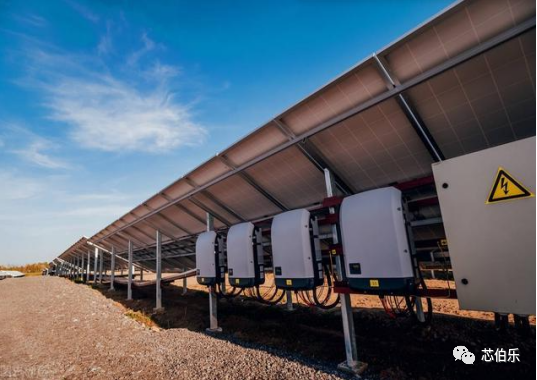

    3、光伏逆变器

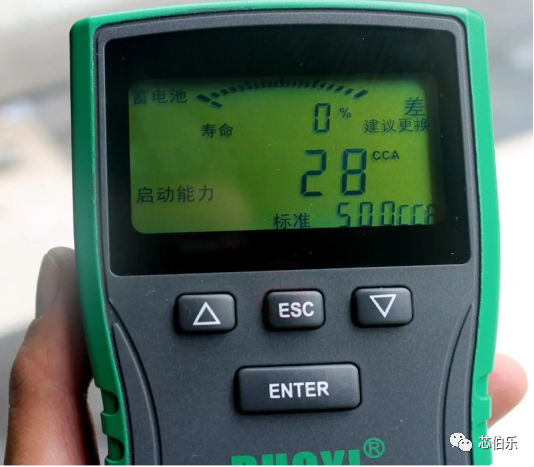

    4、蓄电池负载检测仪表

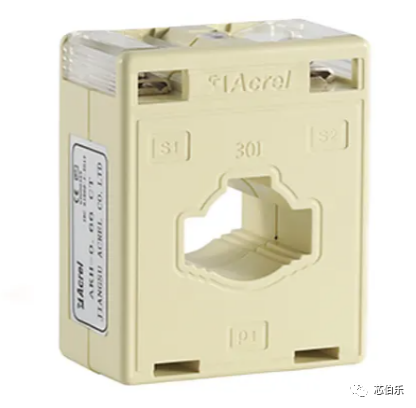

    5、电流互感器

07

—

总结

目前XBLW芯伯乐这款芯片级的电流传感器已经广泛应用于变频器，电力测量，汽车电子，伺服驱动，控制器等多个工控领域，价格与体积，品质等具备绝对优势。公司可根据客户需求选型，方案制定，公司把产品品质和交期始终放在第一位，为客户创造更大价值，公司有免费样品试用，有需求的客户请拨打热线电话：400-968-2003
