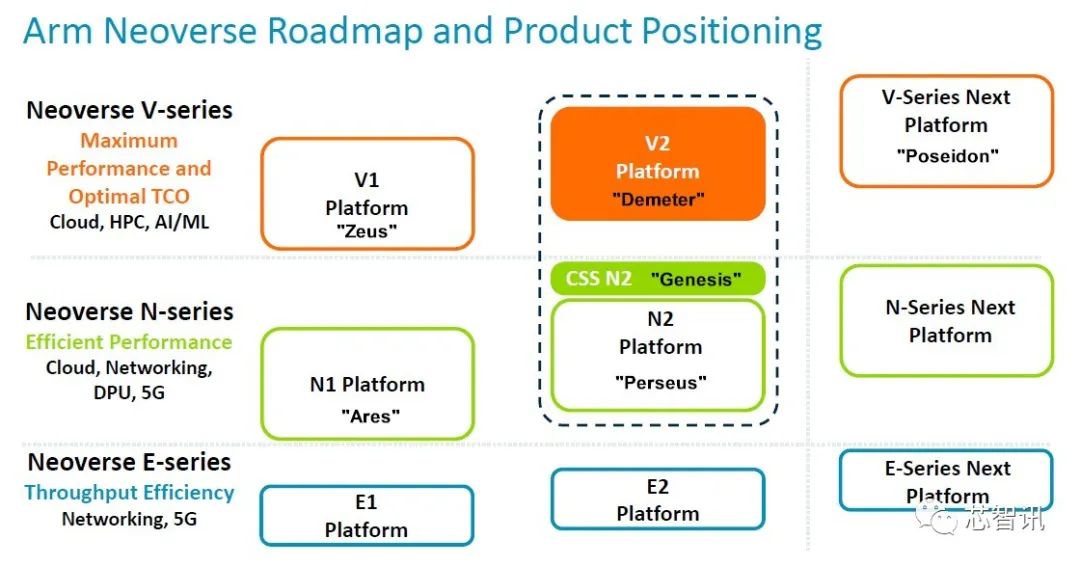

询问 AI2022年9月，Arm正式宣布推出了全新的Neoverse V2平台（代号“Demeter”）。Arm称，该平台可满足大型互联网和 HPC 客户的需求，并在不增加功耗和面积的情况下，进一步推动云工作负载性能。
在不久前的Hot Chip 2023活动上，Arm披露了关于Neoverse V2的更多细节。目前英伟达（NVIDIA）应该是Neoverse V2平台的第一个客户。
除了英伟达之外，还有谁会采用Neoverse V2？
近年来，随着云计算及人工智能技术的快速发展，头部的大型服务器及云服务提供商都纷纷开始针对其工作负载大量定制或者设计各类处理器，但是设计一款好的处理器确实很困难，这也使得Arm面向云端的处理器IP大受欢迎。
据介绍，Neoverse V2 平台（代号“Demeter”）配备最新的 V 系列核心和产业广泛部署的 Arm CMN-700 mesh 互连技术。Neoverse V2 将为云和 HPC 工作负载提供市场领先的整型性能，并引入若干 Armv9 架构安全增强功能，是迄今为止 Arm 为服务器设计的最好的核心。
这也是为什么英伟达（NVIDIA）选择了Arm Neoverse V2内核及其他组件打造的72核的名为“Grace”服务器CPU，它是英伟达系统架构中不可或缺的一部分，可支持传统HPC仿真和建模工作负载的全CPU计算，并提供辅助内存和计算能力。凭借四个128位 SVE2 矢量引擎等，Demeter核心可以运行经典的 HPC 工作负载以及某些 AI 推理工作负载，甚至可能是在某些情况下重新训练人工智能模型。如果设计中可能有 16 到 256 个内核，那么触发器当然可以堆叠起来。
△NVIDIAGrace服务器CPU
除了英伟达之外还有谁会在他们的服务器CPU设计中使用 Neoverse V2平台？
AWS 很可能会在其未来的 Graviton4 服务器处理器中采用 Neoverse V2 ，并在其当前的 Graviton3 处理器中使用代号为“Zeus” 的Neoverse V1内核。
目前尚不清楚谷歌在传闻中正在开发的两个定制 Arm 服务器芯片中使用了什么内核？传闻其中一个是与 Marvell 合作，另一个是自己的团队自研，很可能是使用了Neoverse V2内核。
Ampere Computing 已在其 192 核“Siryn”AmpereOne 芯片中从 Arm 的NeoverseN1 内核切换为自己的内核（我们称之为 A1）。
印度高级计算发展中心 (C-DAC) 正在为 HPC 工作负载构建自己的“Aum”处理器，它基于Arm的Neoverse V1核心。
富士通、Arm 和日本 RIKEN 实验室联合为“Fugaku”超级计算机使用的48 核 A64FX 处理器打造的定制 Arm 内核中的 512 位向量可以被视为一种Neoverse V0 核心在于 SVE 设计最初是为 A64FX 创建的。
阿里巴巴正在其自主研发的 128 核倚天710处理器中使用 代号为“Perseus”的Neoverse N2 核心，如果它认为需要在标准服务器中支持更多向量和矩阵数学，则可以在后续倚天芯片中切换到Neoverse V2核心鉴于人工智能算法的使用越来越多，这些算法对此类数学运算的要求很高。此外，华为海思在其 64 核鲲鹏920服务器芯片中也采用了Arm的 Neoverse“Ares”N1 内核，出于同样的原因，它也对升级Neoverse V2核心有需求。
但是，根据Arm 正式向美国证券交易委员会正式递交IPO文件显示，Neoverse V系列处理器可能无法向阿里及华为等中国厂商提供授权。Arm称。“Neoverse 系列处理器中性能最高的处理器达到或超过了美国和英国出口管制制度下的性能阈值，从而在出口和交付给中国客户之前触发了出口许可证要求。” “鉴于对运往中国的 HPC 技术的国家安全担忧更高，而且政府的响应时间表尚未确定，获得此类出口许可证可能具有挑战性且不可预测。”

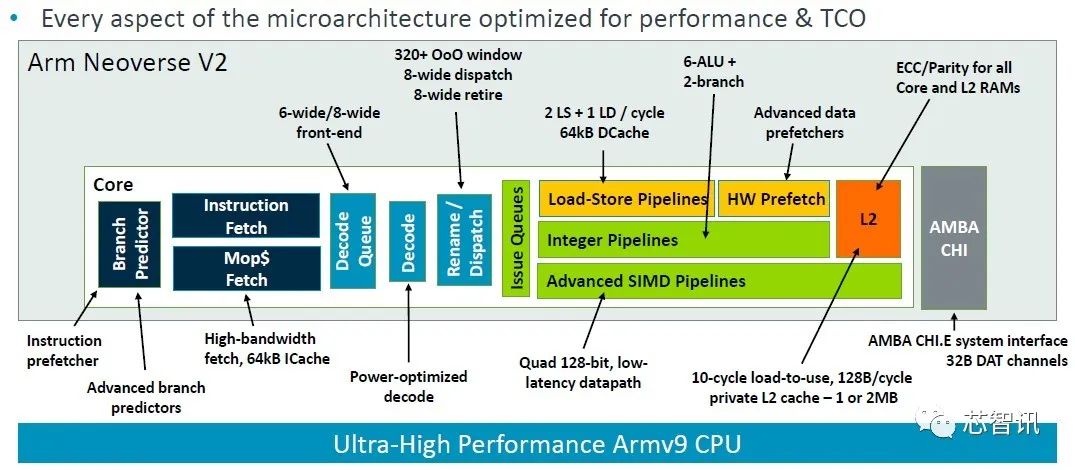

Arm 院士兼首席 CPU 架构师 Magnus Bruce 在 Hot Chips 上介绍了 V2 平台，谈论了该架构以及与 V1 平台相比的变化。下面这张图表很好地总结了这一点：
“这个管道的基础是一个预运行分支预测器，这个分支预测器充当指令预取器，它将提取与分支解耦。”Magnus Bruce解释道：“大型分支预测结构可以覆盖非常大的实际服务器工作负载。我们使用在发布后读取的物理寄存器文件，允许非常大的发射队列，而无需存储数据。这对于解锁ILP（指令级并行性）是必要的。我们使用低延迟和专用L2缓存、具有最先进的预取算法的低延迟L1和专用L2高速缓存以及积极的存储-加载转发，以保持内核具有最小的气泡和停滞。来自系统的动态反馈机制允许核心调节攻击性并主动防止系统拥塞。这些基本概念使我们能够提高机器的宽度和深度，同时保持快速预测失误恢复所需的短管道。”
重要的是，V2是基于新的Armv9指令集的实现，旨在颠覆该架构，与十多年来定义Arm芯片的许多代Armv8架构相比，它带来了性能、安全性和可扩展性的增强。

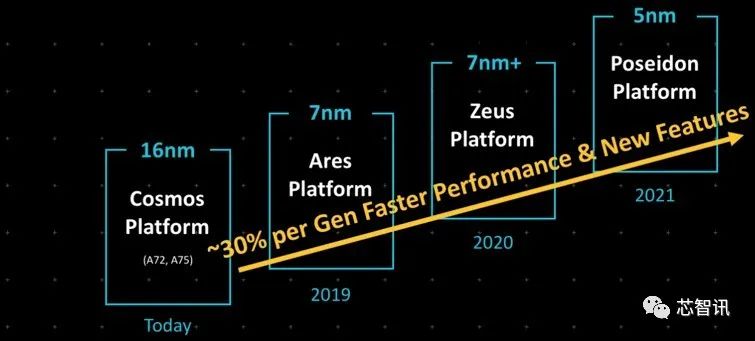

V2芯片的架构调整是微妙的，但显然是有效的。但同样明显的是，其13%的性能改进与Arm早在2019年就设定的30%的每时钟指令性能（IPC）改进目标相去甚远：

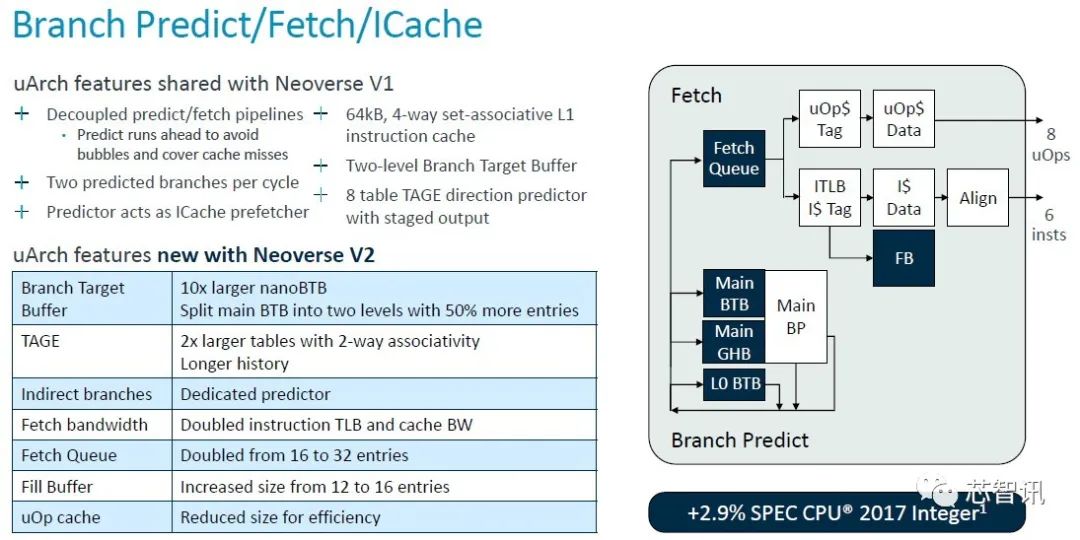

下面是对 V2 核心的分支预测器和获取单元以及 L1 缓存的深入分析：
正如您所看到的，V1 核心的很多功能都被延续到了 V2 核心，但 V2 核心也有一些更新。许多队列、表和带宽都增加了一倍，但微操作缓存实际上在转向 V2 设计时减少了。根据使用芯片模拟器为 V1 和 V2 建模的 SPEC CPU 2017 整数基准，对 V2 内核的调整使每个时钟指令增加了约 2.9%。

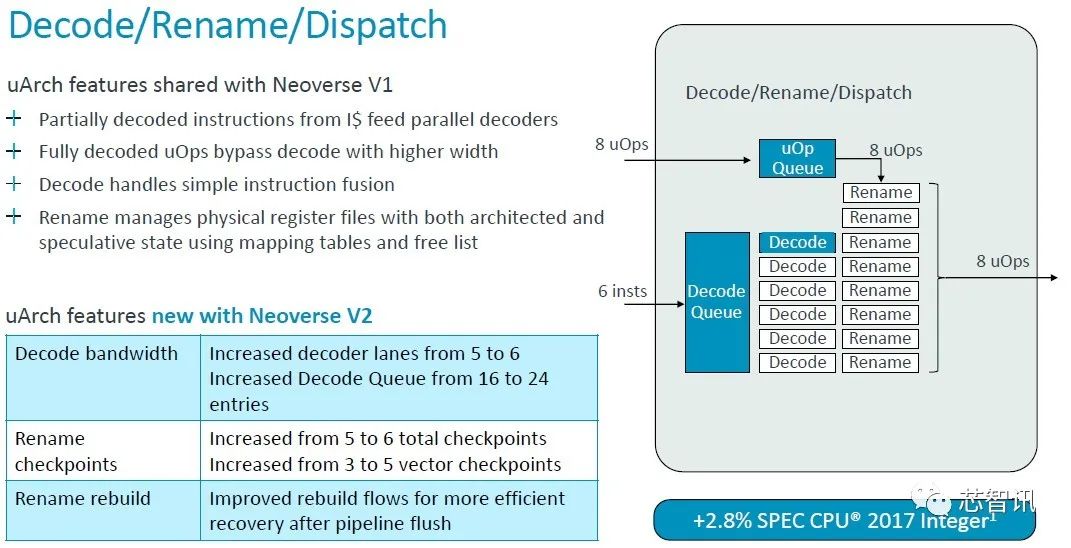

同时，V1 内核在解码和指令分派方面的一些微架构优点直接传递到 V2 内核，但解码器通道和队列有所提升。总体效果是 IPC 提高了 2.9%，这也是通过 SPEC CPU 2017 整数测试来衡量的。（IPC 通常是使用混合测试来计算的，而不仅仅是 SPEC CPU 评级。）

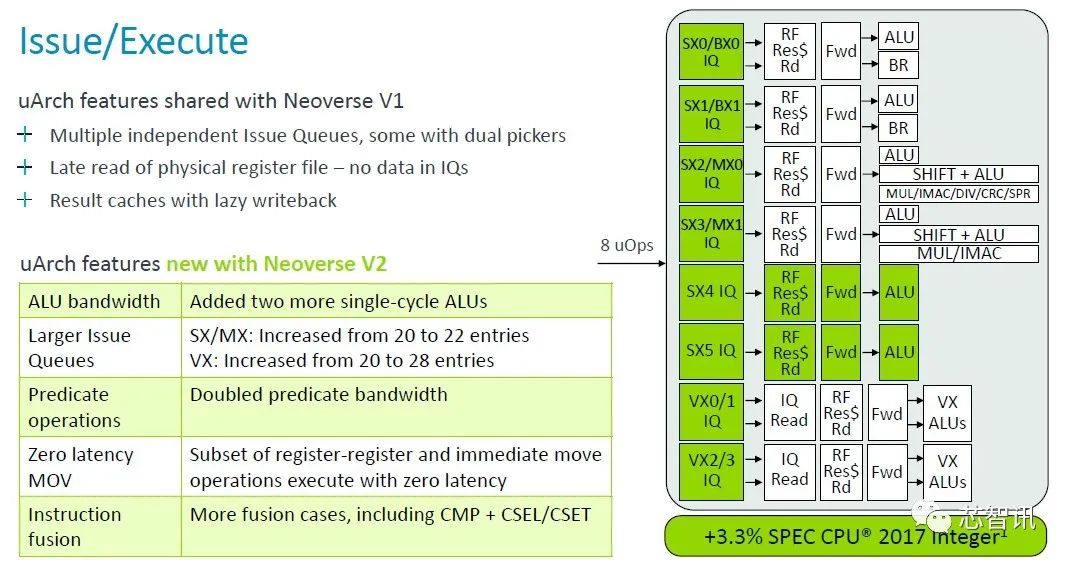

借助 V2 内核，Arm 架构师又添加了两个单周期算术逻辑单元 (ALU)，并增加了问题队列的大小，并将谓词运算符的带宽加倍，这些调整加上其他一些调整，又增加了 3.3%核心性能在 2.8 GHz 主频下归一化。

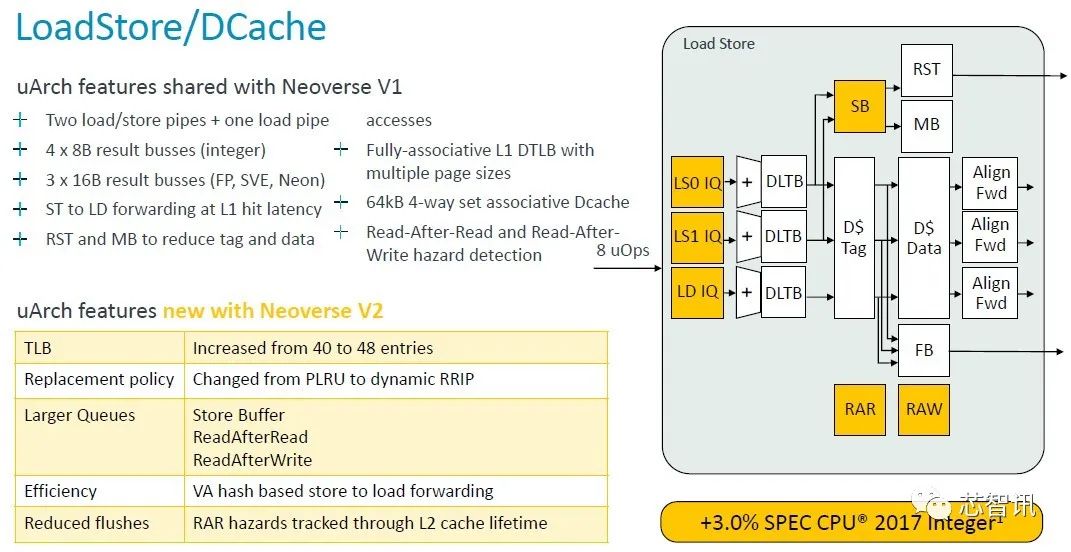

与 V1 核心一样，V2 核心有两个加载/存储管道和一个加载管道，但表后备缓冲区 (TLB) 上的条目增加了——从 40 个条目增加到 48 个条目——并且各种存储和读取队列也增加了变得更大。
这一变化和其他变化使 V2 核心性能又增加了 3%。

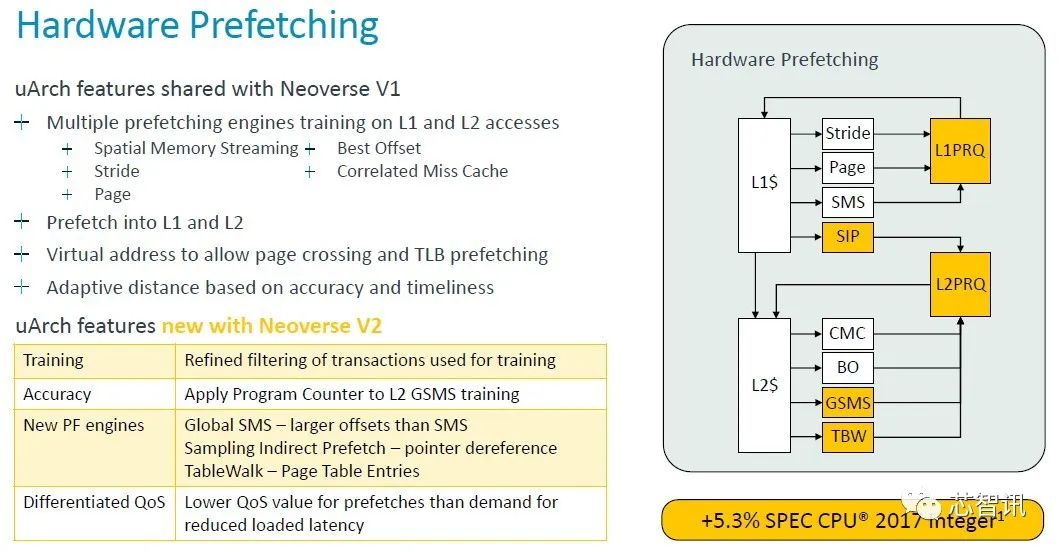

Arm 架构师通过硬件预取数据的变化获得了最大的性能提升：
“Neoverse V1已经具备了最先进的预取功能。”Bruce解释道：“我们的预取器使用针对L1和L2未命中的多个引擎进行训练，并预取到L1和L2缓存中，通常使用虚拟地址来允许页面交叉，这使它们也可以充当TLB预取器。预取器利用来自互连的动态反馈，以及CPU内的准确性和及时性测量来调节其攻击性通过改进训练，通过更好的滤波和训练操作来提高准确性，并在更多的预取器中使用程序计数器，以实现更好的相关性和更好的混叠预防。同时还添加了新的预取引擎。L2获得了全局空间内存流引擎，这增加了它可以覆盖的预取器的偏移范围，并且它比旧的标准SMS引擎有了很大的改进。我们添加了一个采样间接预取器，用于处理指针取消引用场景。这不是数据预测，而是学习数据消耗模式，作为其他负载的指针。我们还添加了一个表遍历预取器，它可以将页表条目预取到二级缓存中。现在，所有这些添加的预取器及其攻击性都会在系统中造成拥塞。特别是在共享资源，如系统级高速缓存或DRAM。我们为需求和预取提供不同的QoS级别。这使我们能够在不影响需求请求的加载延迟的情况下进行积极的预取。动态预取动态反馈将预取器的攻击性调节到可持续的水平。这些变化加在一起使规范管理器增加了5.3%，但更重要的是，我们同时看到SLC未命中率减少了8.2%，因此我们可以用更少的DRAM流量获得更高的性能。”

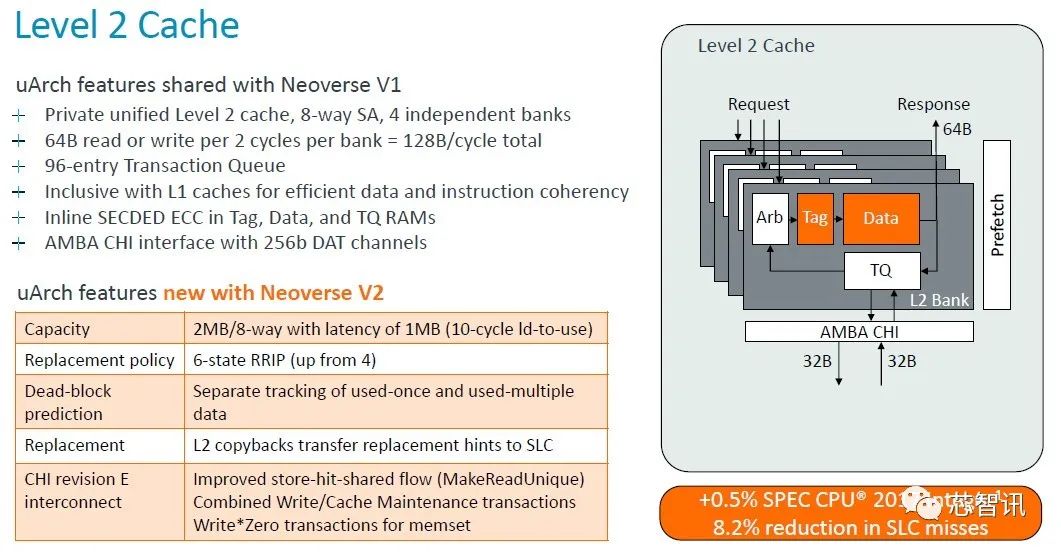

以下是二级缓存如何发挥其魔力：
二级缓存加倍对性能来说并没有太大变化，但系统级缓存未命中的减少确实间接提高了性能。

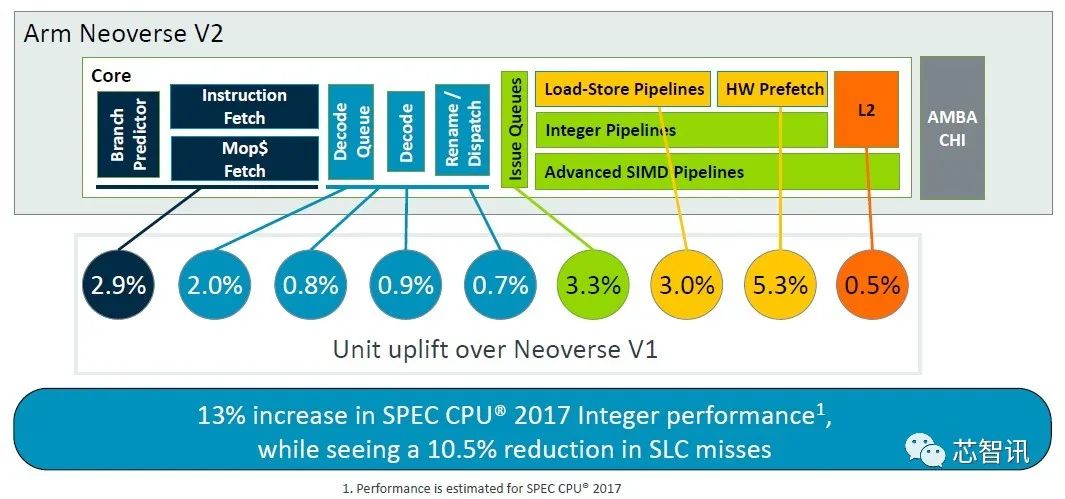

以下是V2的 IPC 的总和：
这些是加法效应，而不是乘法效应，V2 核心的整数性能提高了 13%——这也是经过建模的，而且这只是使用 SPEC CPU 2017 整数测试——同时将系统级缓存缺失减少了 10.5%总体百分比。
每当新的核心或芯片问世时，该核心或芯片都会根据性能、功耗和面积的相互作用进行分级。以下是 V1 和 V2 核心的堆叠方式：

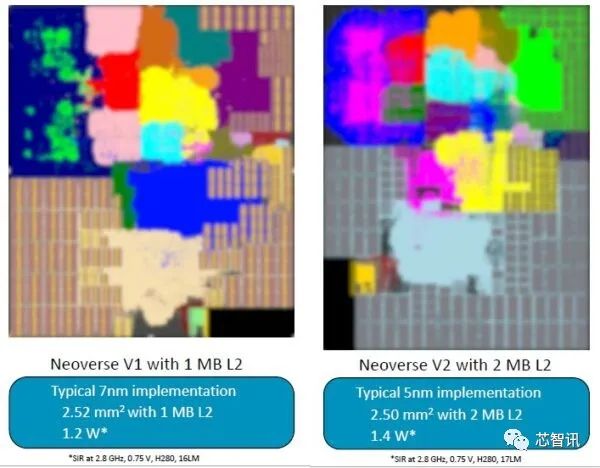

采用7nm工艺实现的 V1 核心面积为 2.5 平方毫米，L2缓存为 1 MB，功耗约为 1.2 瓦。V2 核心的面积稍小一些，L2 缓存是 2 MB，功耗提高了 17%。这些比较均以 2.8 GHz 时钟速度进行标准化。
当然，V2 不仅仅是一个核心，而是一个可以授权的平台规范：

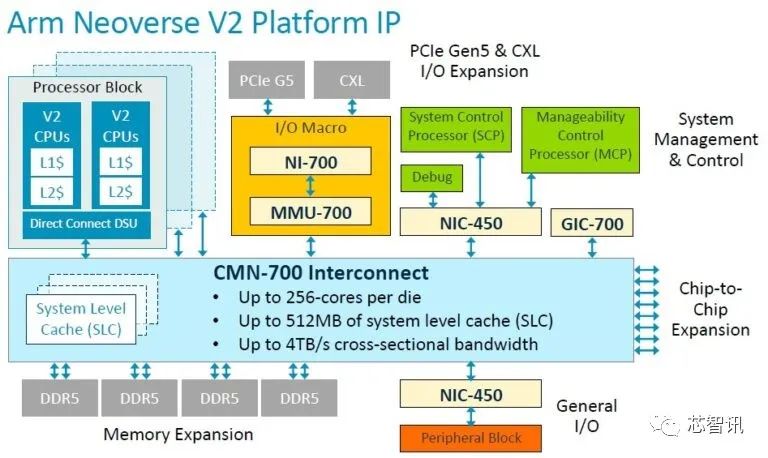

借助 CMN-700 互连，被许可厂商可以构建可扩展至 256 个内核和 512 MB 系统级缓存的 V2 CPU，该互连可在所有内核、内存和内存中提供 4 TB/秒的横截面带宽及位于网格上的 I/O 控制器。
V2 核心的很多演示都集中在整数方面，但在演讲的问答中，Bruce 确实说了一些关于矢量性能的有趣内容。V1 核心有一对 256 位 SVE1 矢量引擎，但 V2 核心有四个 128 位 SVE2 矢量引擎。正如Bruce所说，这样做是因为将混合精度数学分散到四个单元比尝试分散到两个单元更容易（而且我们认为更有效）。
但正如我们所说，除了英伟达和可能的 AWS 之外，谁将获得 V2 核心的许可？也许任何打算使用 V2 的人都已经在进行自定义设计。
编辑：芯智讯-浪客剑 来源：The next platform
