前言

氮化镓作为第三代半导体材料，采用氮化镓的器件具备高频、高效、热稳定性强、集成度高、发热低等多种优势，并且周边元件数量少，易于调试、开发，能够简化电路设计，降低氮化镓快充的开发难度，可以有效降低产品生产成本，并能助力厂商实现小体积高效率的氮化镓快充设计。

最近，充电头网发现有两款设备搭载了来自必易微的合封氮化镓芯片KP22062。

必易微氮化镓合封芯片KP22062

必易微KP22062这款氮化镓合封芯片，内部集成365mΩ导阻的氮化镓开关管，反激控制器和可靠的驱动电路。芯片内部集成高压启动电路，可缩短启动时间并降低待机功耗。同时还集成了X电容放电功能，可进一步降低待机功耗。

芯片内置高可靠的氮化镓驱动，提供稳定的6.2V栅极驱动电压，同时芯片集成外部驱动开通速度调节功能，可以通过外部配置参数优化EMC，解决了高频合封氮化镓电源设计的一大难题。

KP22062采用了负压电流采样技术，驱动回路中没有采样电阻，开通时驱动电压不会受到电流采样电阻压降影响，更加高效。合封技术进一步减小了寄生参数对高频开关的影响，提高整体稳定性。KP22062具有三档工作频率可通过管脚配置，支持140kHz、300kHz、500kHz，支持9-112V供电电压，适配宽电压输出应用。

值得一提的是，KP22062合封芯片还支持双绕组为芯片供电，具有两个供电引脚，可以根据输出电压，切换供电绕组抽头。当输出电压范围宽且输出电压较高时，芯片可自动切换成低压绕组供电，降低芯片自身损耗。

KP22062采用小体积的DFN5x6mm封装，将功率走线和控制走线分离，并采用大面积散热PAD，有效降低温升，具有优秀的散热性能。适用于高频高功率密度的宽输入/输出范围交直流转换器设计。

应用案例

1、迪士尼100周年纪念版30W氮化镓充电器

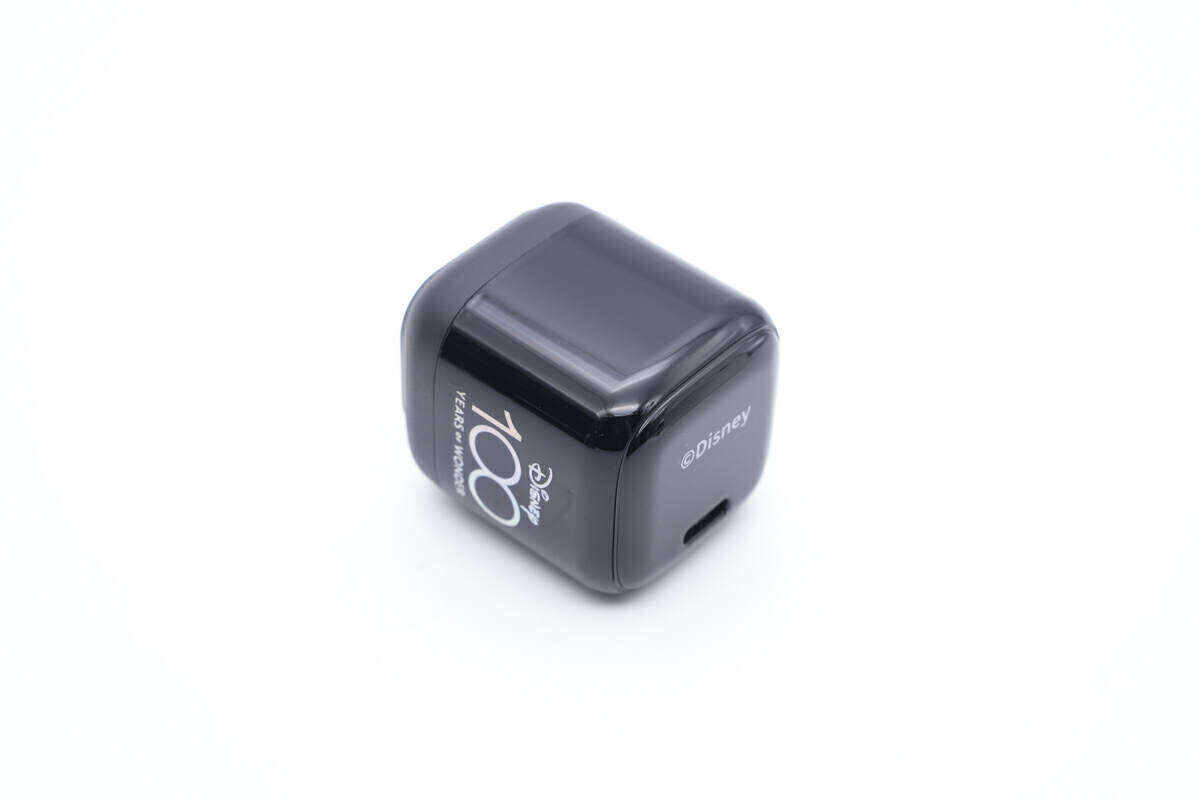

这款充电器印有Disney品牌和经典米老鼠图案，拥有迪士尼正版授权，具有极高的辨识度。充电器造型趋于立方体，边角过渡圆润，底部外壳磨砂处理，腰身以及顶面高光亮面设计，配有折叠插脚，体积小巧携带方便。

这款充电器为单USB-C接口，支持30W输出功率，能够满足苹果大杯机型和笔记本电脑充电，PPS快充对安卓手机充电也有不错的兼容性。

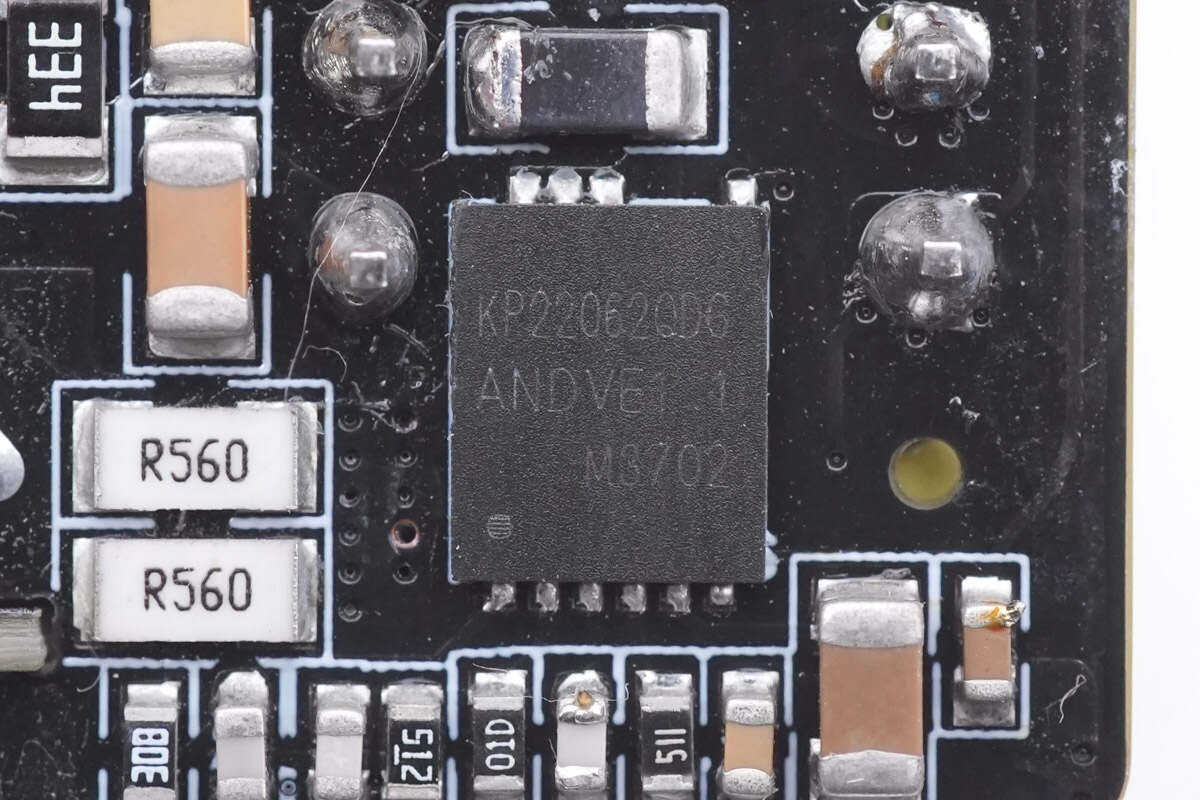

内置一颗必易微氮化镓合封芯片，型号为KP22062，用于作为开关电源主控芯片。

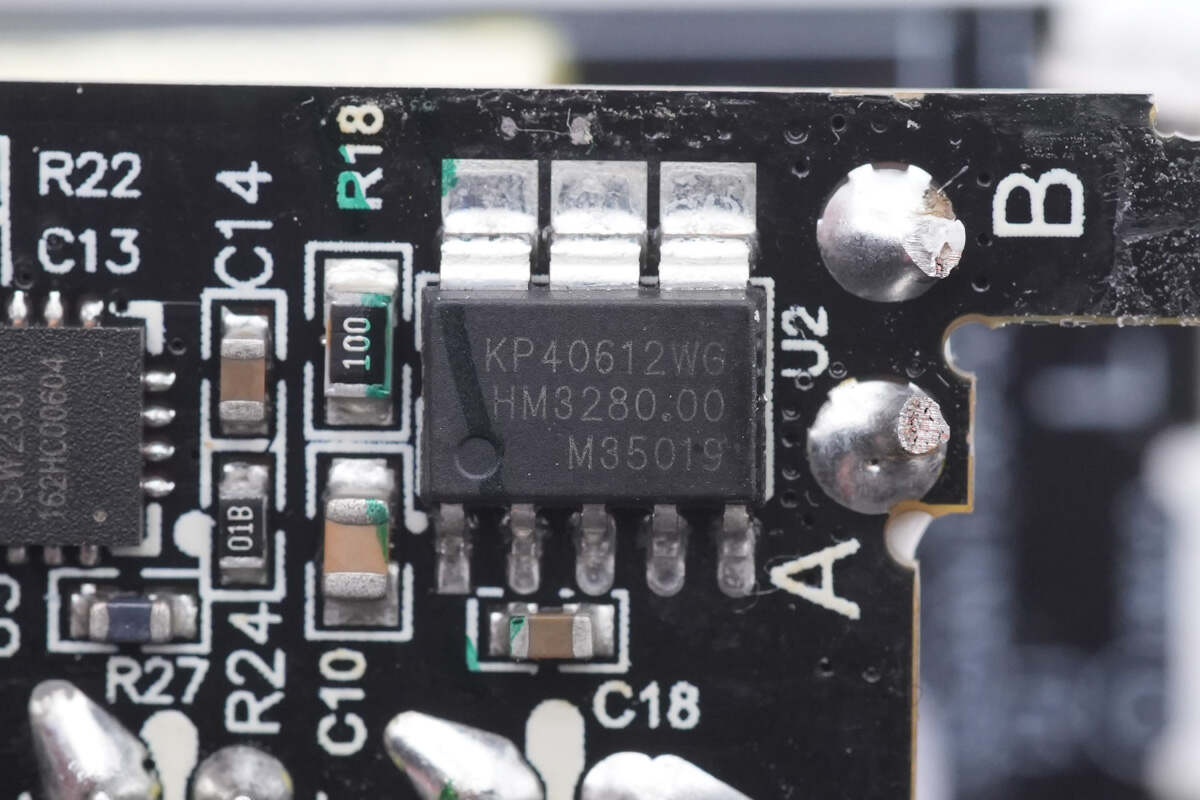

另外，这款充电器中还内置一颗同样来自必易微的同步整流芯片，型号为KP40612。

延伸阅读：拆解报告：Disney迪士尼100周年纪念版30W氮化镓充电器

2、科讯35W双USB-C氮化镓充电器

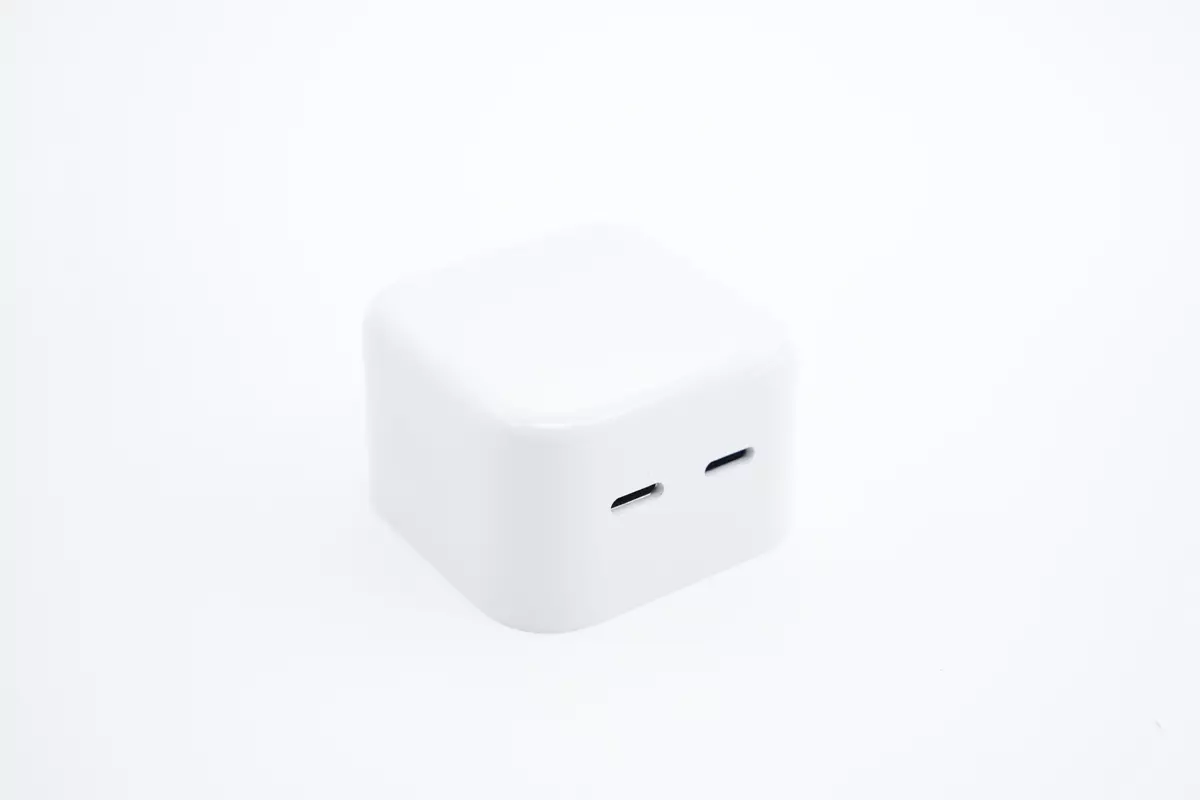

科讯实业推出了一款35W双C口氮化镓充电器，这款充电器采用果冻设计，机身浑然一体，十分美观。充电器支持双口功率自动分配，支持20V输出，能够满足笔记本电脑和手机的充电需求。

科讯这款35W双口充电器机身两侧设有小凹面，方便插拔使用设计。输出端设有时下热门双USB-C接口，均为蓝色胶芯。充电器底部为平直切面，可以很好贴合墙插使用。

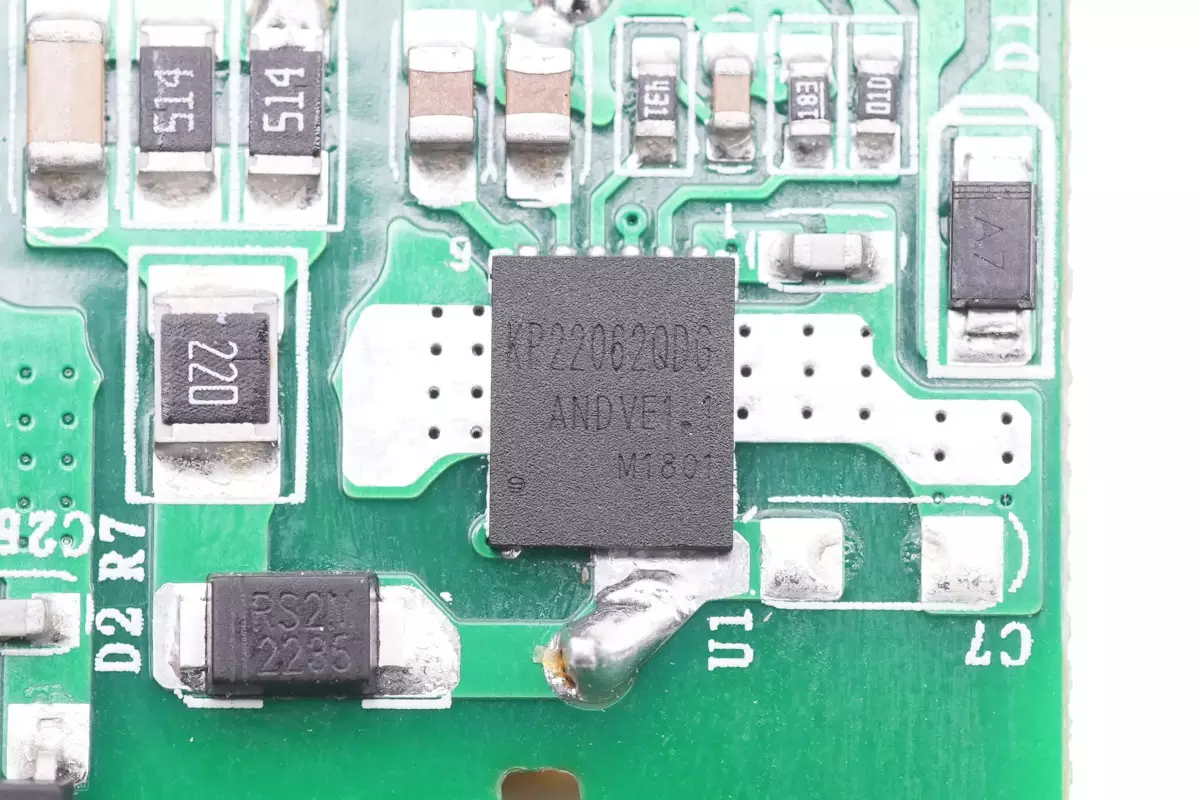

内置一颗必易微KP22062氮化镓开关管，在这款充电器中作为开关电源主控芯片使用。

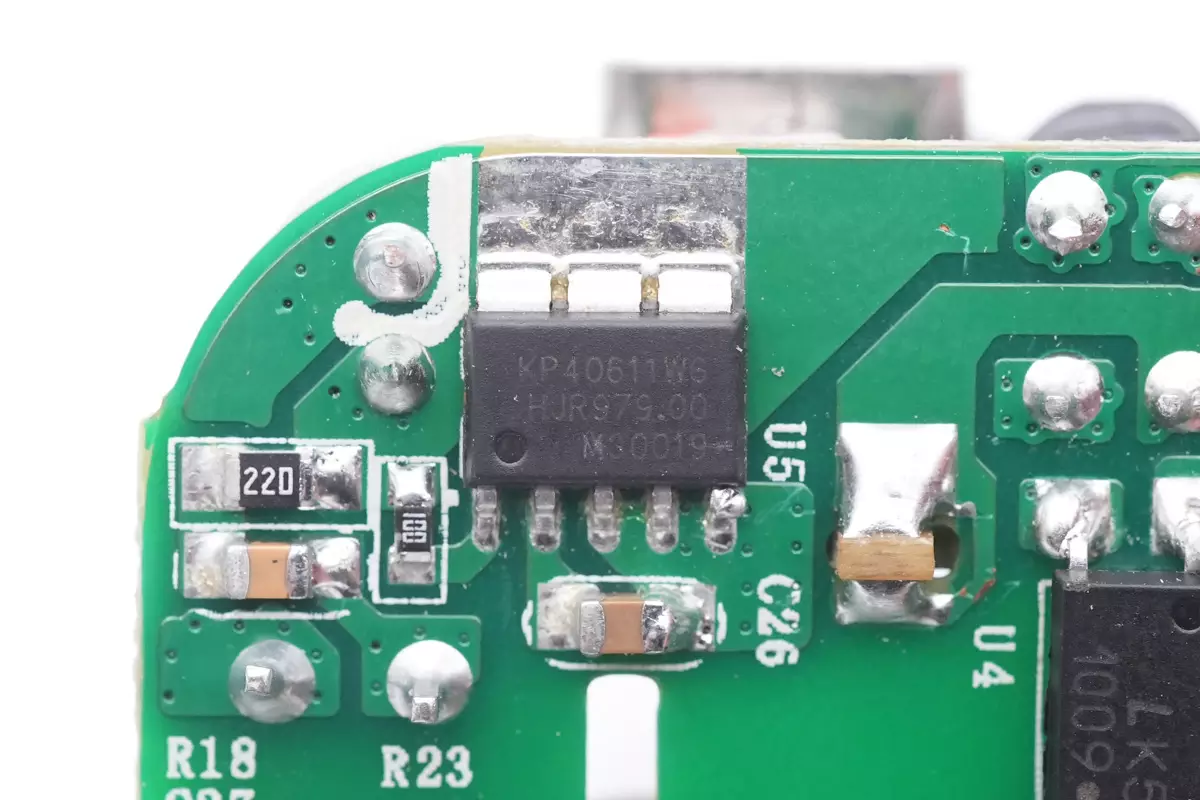

值得一提的是，这款充电器采用的同步整流芯片同样来自必易微，型号为KP40611。

延伸阅读：内置必易微KP22062合封氮化镓芯片，科讯35W双USB-C快充拆解

充电头网总结

深圳市必易微电子股份有限公司（股票代码：688045）是一家高性能模拟及数模混合集成电路供应商，主营产品包括AC-DC、DC-DC、驱动IC、线性稳压、电池管理、充电管理、放大器、数模转换器、传感器等，为消费电子、工业控制、网络通讯、数据中心、汽车电子等领域客户提供一站式芯片解决方案和系统集成。

必易微的氮化镓合封芯片KP22062具备卓越的开关性能，这款芯片有效降低了转换过程中的损耗，减少了充电时的发热问题。相较于传统的硅芯片，KP22062通过内置氮化镓开关管的方式，降低周边元件的数量，提升整机集成度，进一步简化电路设计。不仅有助于厂商缩短产品的开发周期，降低产品成本，还能显著减小充电器体积，能够助力厂商打造出更多小巧便携的氮化镓充电器。
