ASML今年发货第一台高NA EUV光刻机：成本逼近30亿元

EUV光刻技术的推进相当困难，光刻机龙头ASML也是举步维艰，一点点改进。ASML宣布，将在今年底发货第一台支持高NA(数值孔径)的EUV极紫外光刻机，型号“Twinscan EXE:5000”。

NA数值孔径是光刻机光学系统的重要指标，直接决定了光刻的实际分辨率，以及最高能达到的工艺节点。

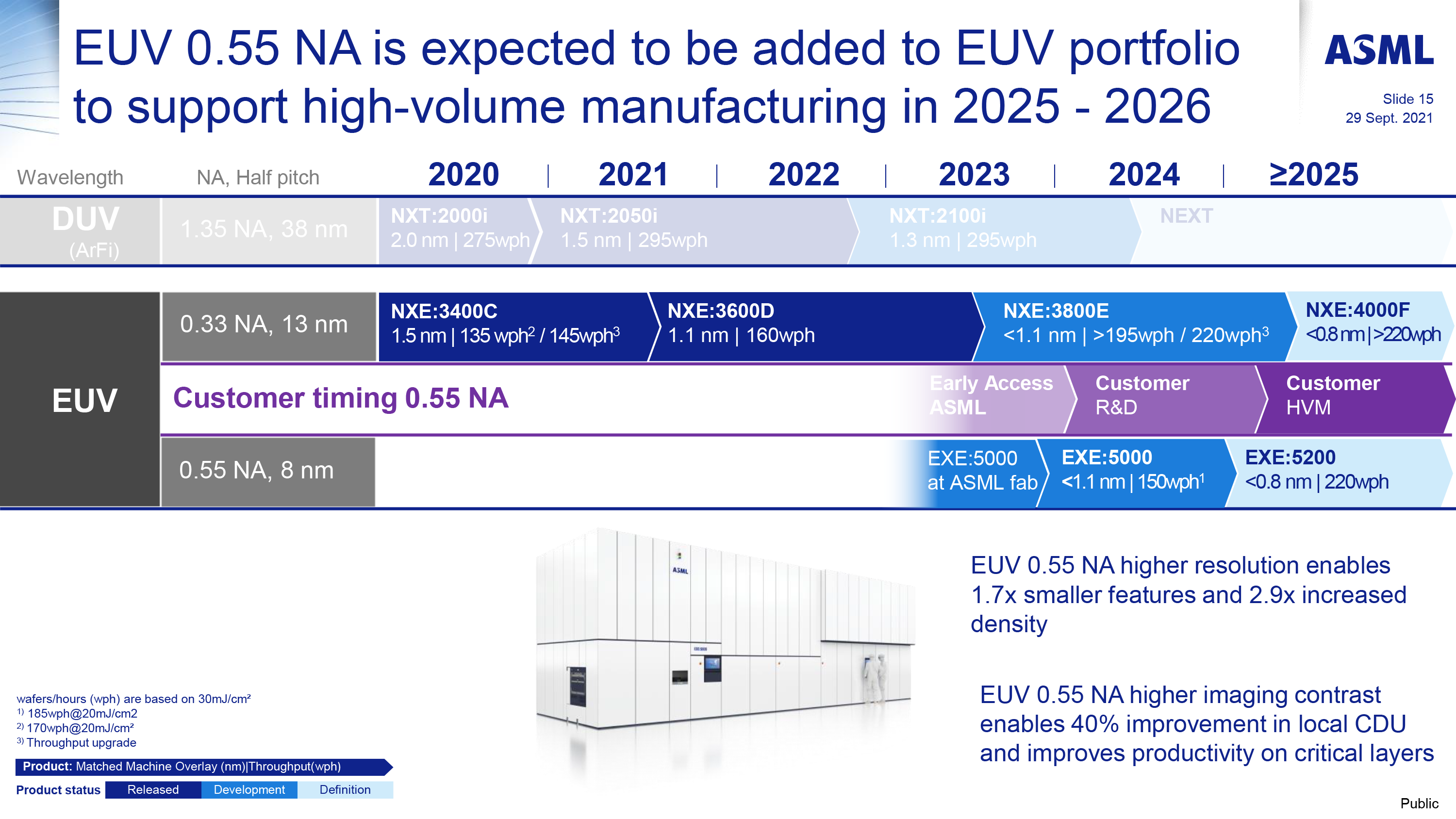

ASML现有最先进的EUV光刻机是NEX:3400C、NEX:3400D，NA只有0.33，对应的分辨率为13nm，可以生产金属间距在38-33nm之间的芯片。

但是，金属间距缩小到30nm以下之后，也就是对应的工艺节点超越5nm，这样的分辨率就不够了，只能使用EUV双重曝光和/或曝光成形(pattern shaping)技术来辅助，不但会大大增加成本，还会降低良品率。

因此，更高的NA成为必需，新一代EXE:5000就能做到0.55 NA，光刻分辨率也将缩小到8nm。

EXE:5000有点像是实验平台，供芯片制造厂学习如何使用高NA EUV技术，而预计2025年发货的下一代EXE:5200，才能支持大规模量产。

Intel最初计划在其18A(1.8nm)工艺节点使用ASML的高NA EUV光刻机，2025年量产，但后来提前到了2024年下半年，等不及ASML的新机器。

于是，Intel就改用0.33 NA NXE:3600D/3800E，叠加双重曝光来实现18A工艺，同时使用应用材料的Endura Sculpta的曝光成形系统来尽可能减少双重曝光的使用。

尽管如此，Intel依然会是高NA EUV光刻机的第一家客户，可能会在18A节点的后期引入它。

台积电、三星都计划在2025年晚些时候投产2nm工艺，或许也会用上高NA EUV光刻机。

至于这种先进光刻机的价格，没有官方数据，不同报告估计在单台成本就要3-4亿美元，相当于人民币22-29亿元。
