零待机功耗，极致性能体验，renesas推出iW986x系列芯片

前言

在移动设备和便携式电子产品高速发展的时代下，快充技术成为满足用户需求的重要方向，而传统充电器在待机状态下仍会不断的消耗能量，在降低能量转换率的同时也不安全和稳定。

充电头网知悉renesas（瑞萨）最近推出了待机零功耗的iW986x系列芯片，采用iW986x系列芯片设计的电源适配器不仅可以实现零待机功耗，还优化了充电器的能源效率和性能，为用户提供更快速、能效更高、更便捷的移动设备充电体验。

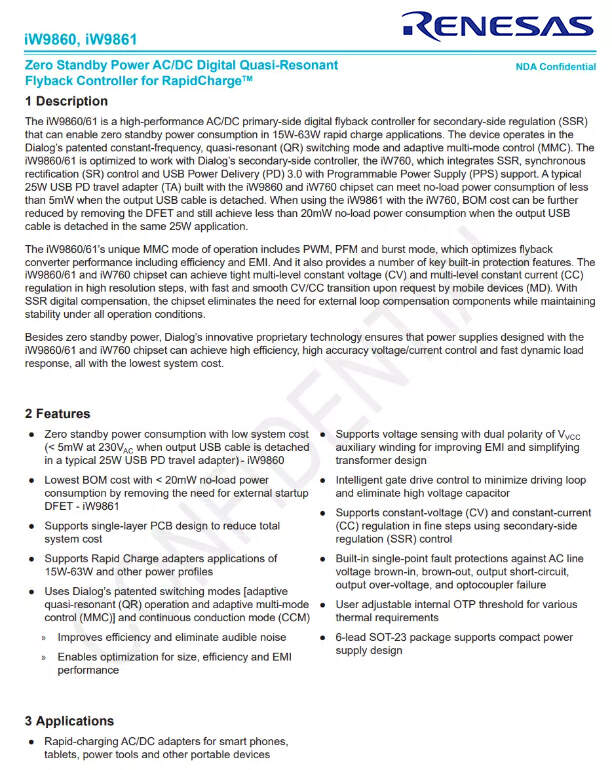

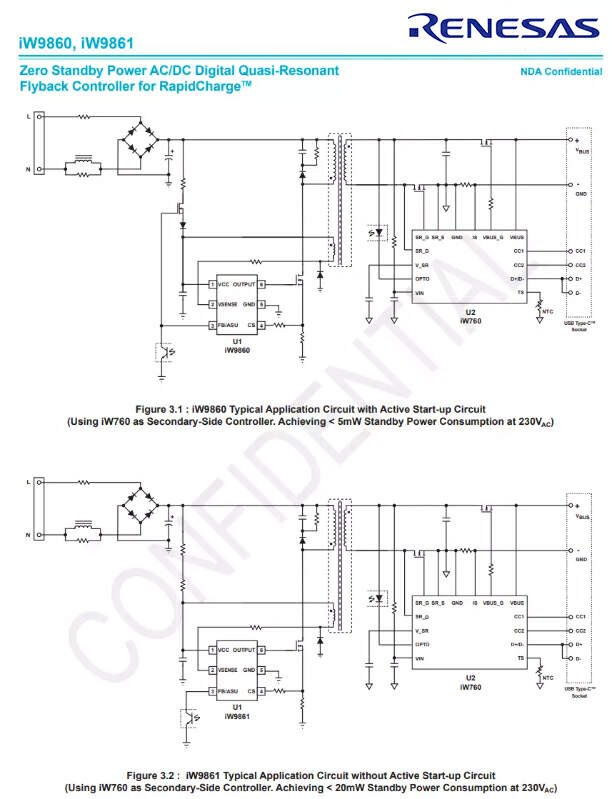

renesas iW986x系列芯片

iW986x系列芯片专为快充设计而应用，是目前满足现代消费者对快速、便捷、能效高的充电解决方案的理想选择。

renesas iW986x系列芯片是一款高性能的交流/直流主边数字反激控制器，开关频率范围为70kHz到130kHz，待机功耗为零，支持单层PCB设计，大大降低系统总成本，使用独特的开关模式，包括自适应准谐振（QR）操作和自适应多模控制（MMC）以及连续导通模式（CCM），可大大提高效率的同时消除听觉噪音并实现尺寸、效率和电磁干扰性能的优化，内置单点故障保护以及过温保护阈值，大大提高设备的安全稳定性。

iW986x系列芯片的独特MMC工作模式包括PWM、PFM和脉冲模式，可优化反激变换器的性能，包括提高效率和抵抗电磁干扰（EMI）。同时iW986x系列芯片和iW760芯片组可以在高分辨率步骤中实现紧密的多级恒定电压（CV）和多级恒定电流（CC）调节，通过移动设备（MD）的请求快速平稳地进行CV/CC转换。通过SSR数字补偿，芯片组在保持所有工作条件稳定的同时，消除了对外部环路补偿元件的需求。

renesas iW986x系列芯片采用6引脚SOT-23封装，支持紧凑型电源设计，可应用在智能手机、平板电脑和其他便携设备的快充交流/直流适配器中。

充电头网总结

iW986x系列芯片是高性能AC/DC主边数字反激控制器，适用于15W-63W快充应用，能在无需外部环路补偿的情况下实现零待机功耗。其独特的恒频准谐振（QR）和自适应多模控制（MMC）模式，搭配连续导通模式（CCM），提高了效率，消除了噪音，并优化了尺寸、效率和电磁干扰（EMI）性能。内置多种保护功能搭配瑞萨创新的专有技术可以实现高效率、高精度的电压/电流控制和快速的动态负载响应，同时大大降低系统成本，进一步增强了其在快充适配器领域的应用优势。
