前言
MOMAX摩米士推出的一款airbox go二代磁吸无线充，内置苹果原装磁吸无线充电模块和手表无线充电模块，机身装饰盖板下为收纳仓，可以收纳AirPod3/Pro和Pro2耳机 ，并且支持对手机，手表和耳机同时充电。
这款磁吸无线充电盒还内置10000mAh电池，无需连接电源即可充电，还可作为移动电源使用，为手机和平板电脑充电。充电盒具备单USB-C口，支持18W充电和20W输出。下面充电头网就带来这款磁吸无线充的拆解，一起看看内部的设计和用料。
此前充电头网还拆解过摩米士USB-C磁吸无线充电器、摩米士5000mAh磁吸无线充移动电源、摩米士MFi认证7200mAh磁吸无线充移动电源、摩米士10000mAh磁吸无线充电移动电源等产品，欢迎查阅。
摩米士airboxgo无线充电盒开箱

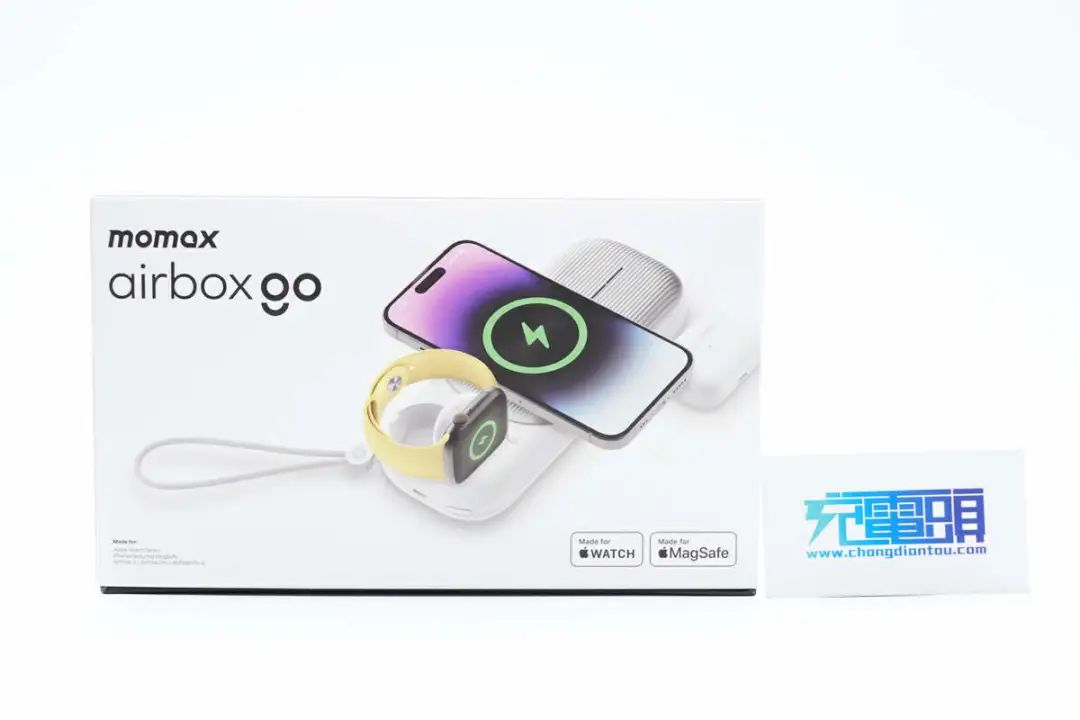

包装盒正面印有MOMAX、airboxgo、产品使用场景图以及MFW和MFM两大苹果认证标识。

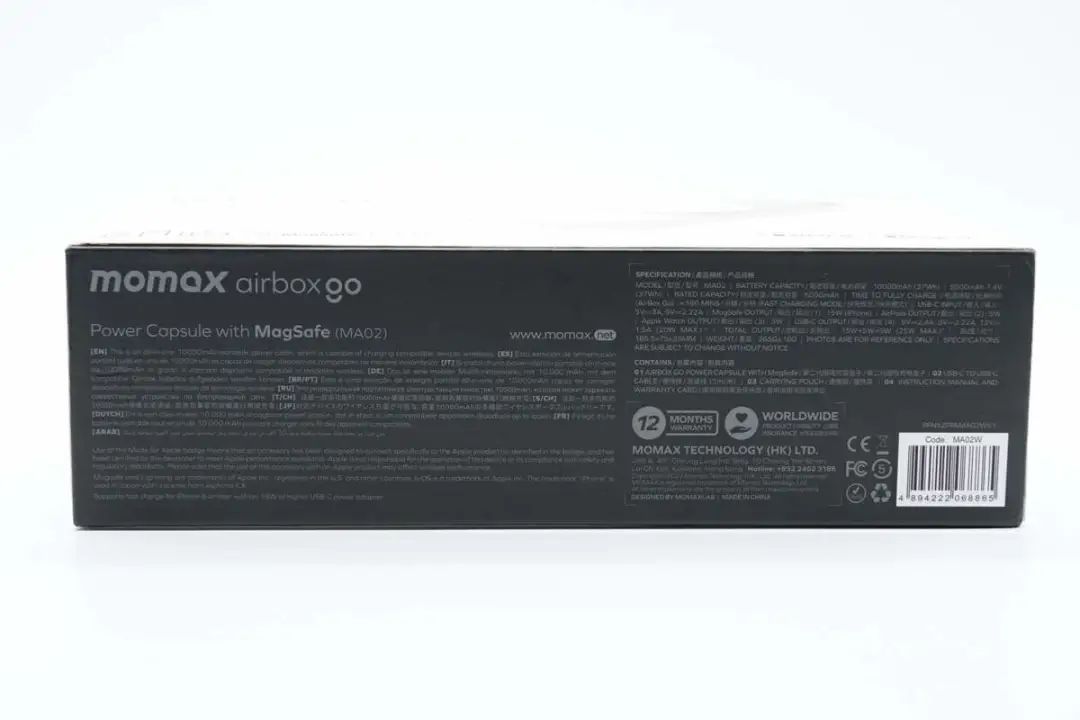

侧面印有产品相关描述和规格参数。

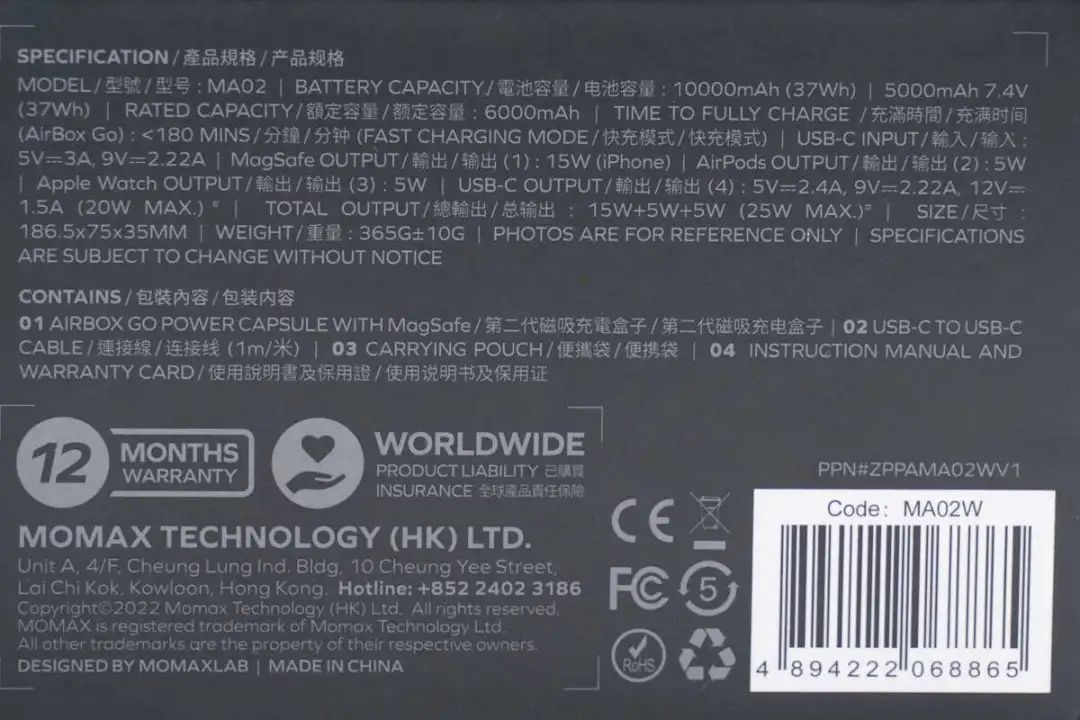

包装盒上的参数特写，下面到产品实物环节再详细介绍。

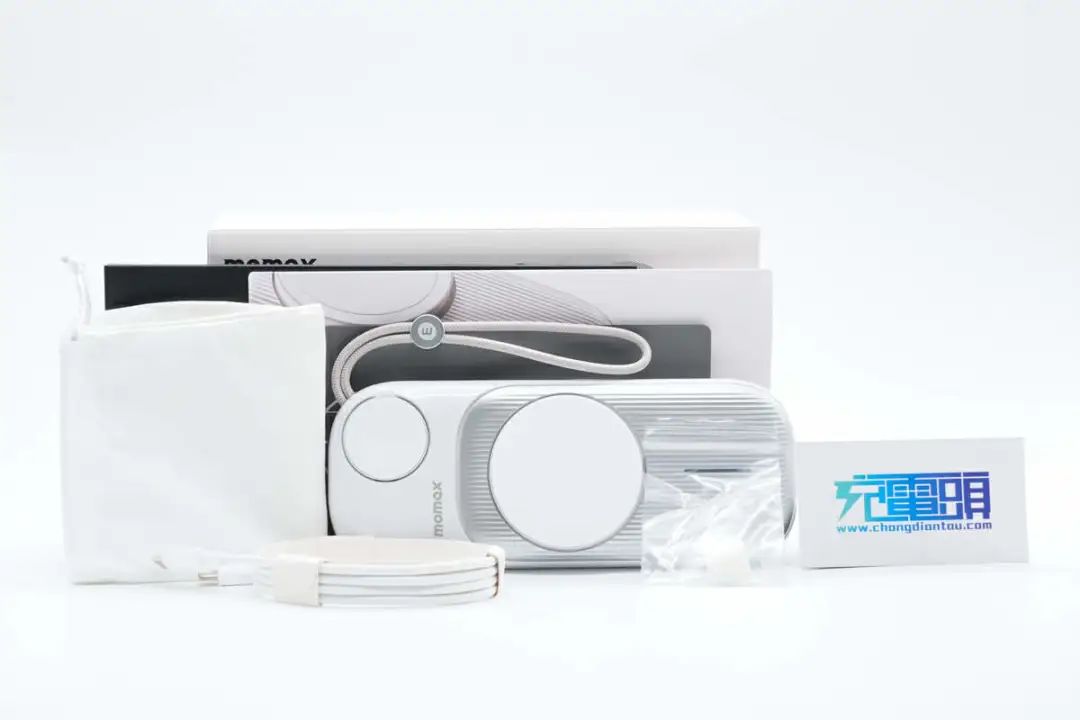

包装内含摩米士airboxgo二代磁吸无线充电盒、数据线、收纳袋、说明书等。

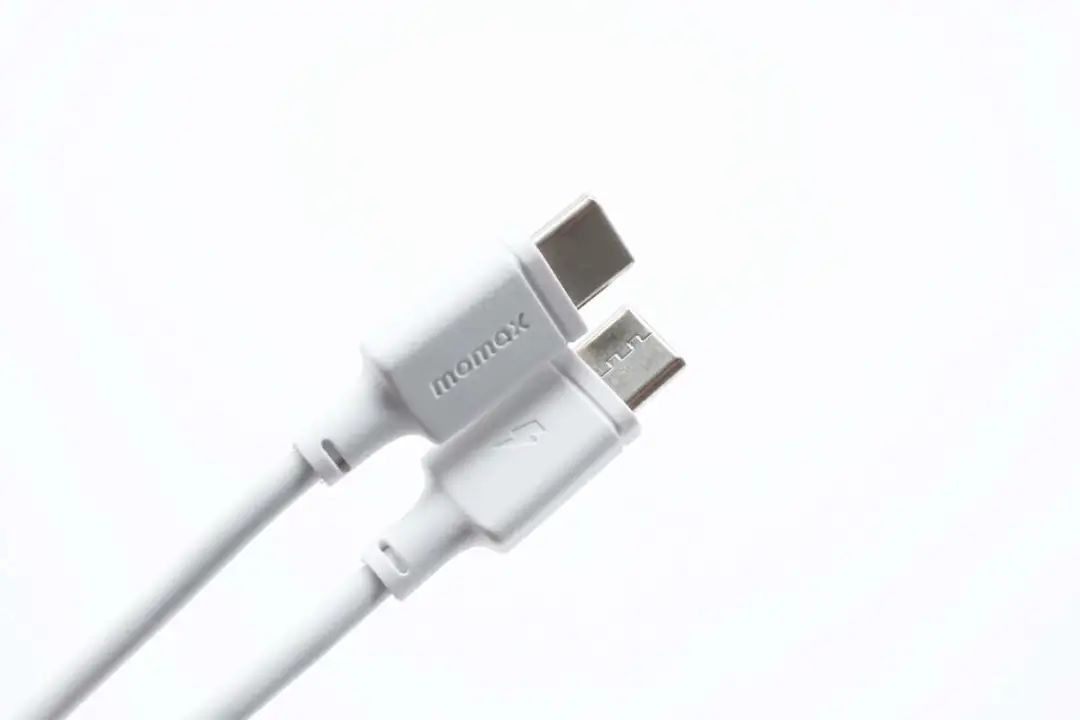

附带数据线为常规白色配色，线头外壳和网尾一体式设计，外壳上印有MOMAX品牌和闪电logo。

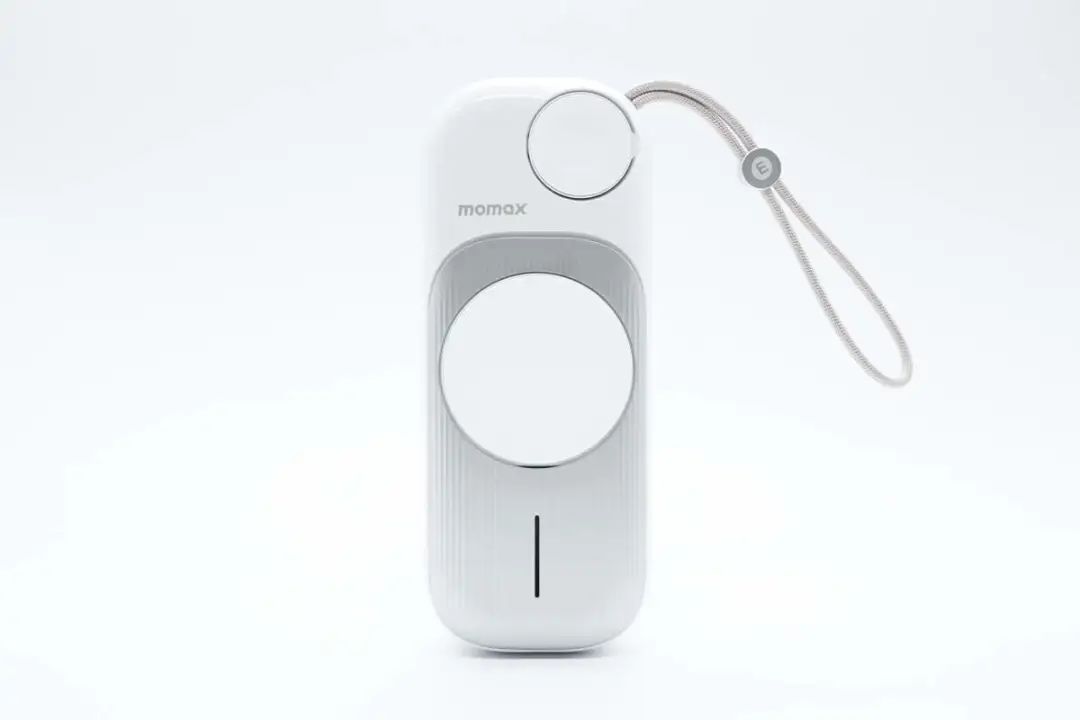

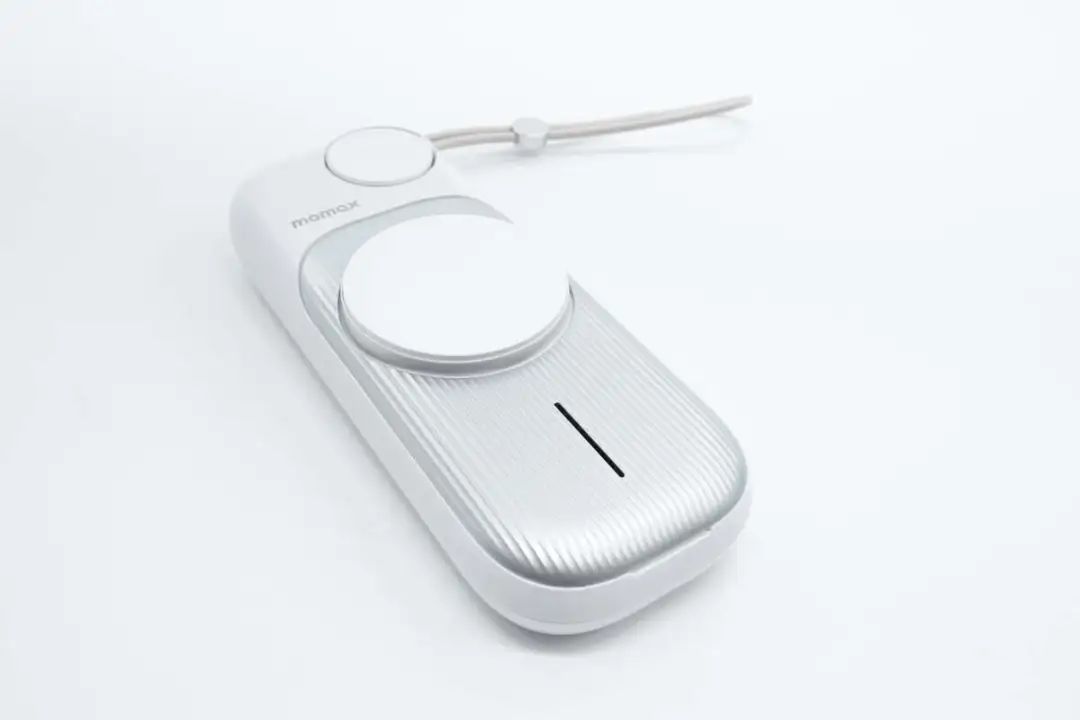

摩米士airboxgo二代磁吸无线充电盒主体为白色亮面外壳，顶面覆盖波浪纹银灰色装饰板，机身边缘设计圆润。
机身顶面设有手表磁吸无线充电板以及手机磁吸无线充电板，均为圆形设计。

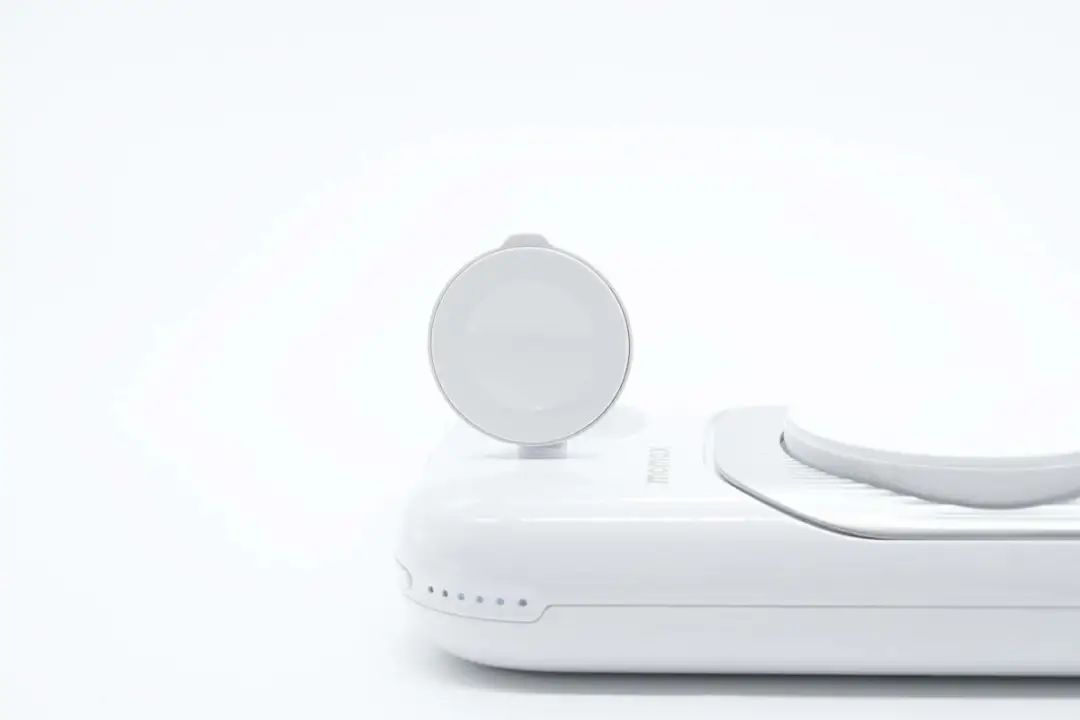

手表磁吸无线充电板可收纳设计，手表充电时可方便用户查看时间。

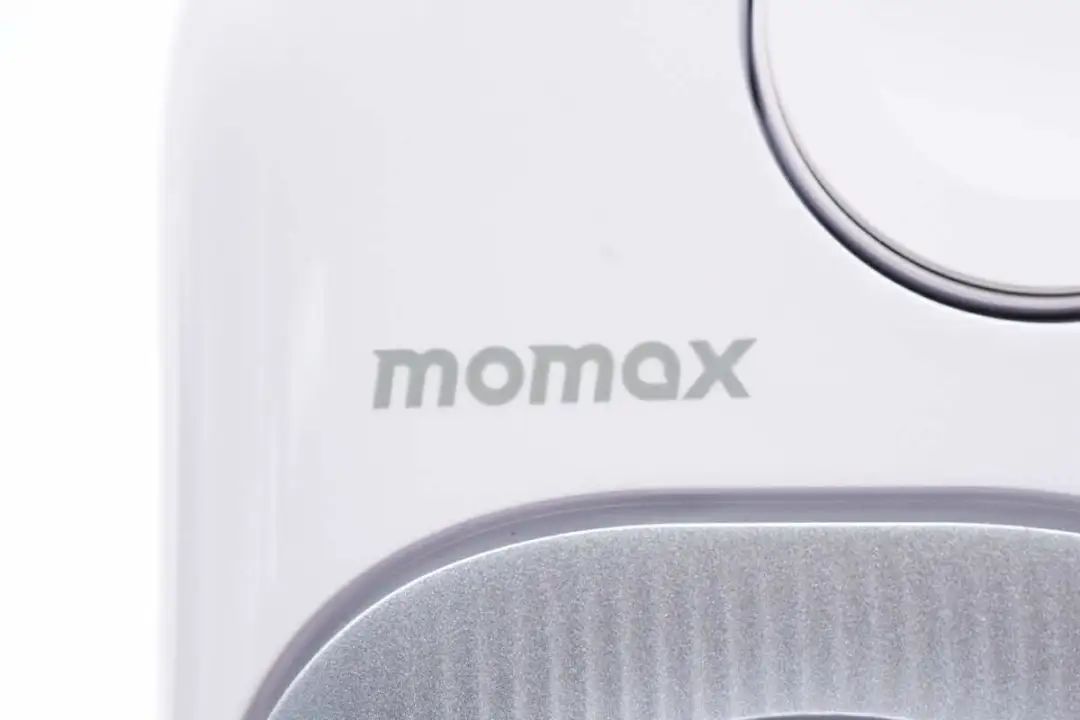

顶面白色外壳上印有MOMAX品牌。

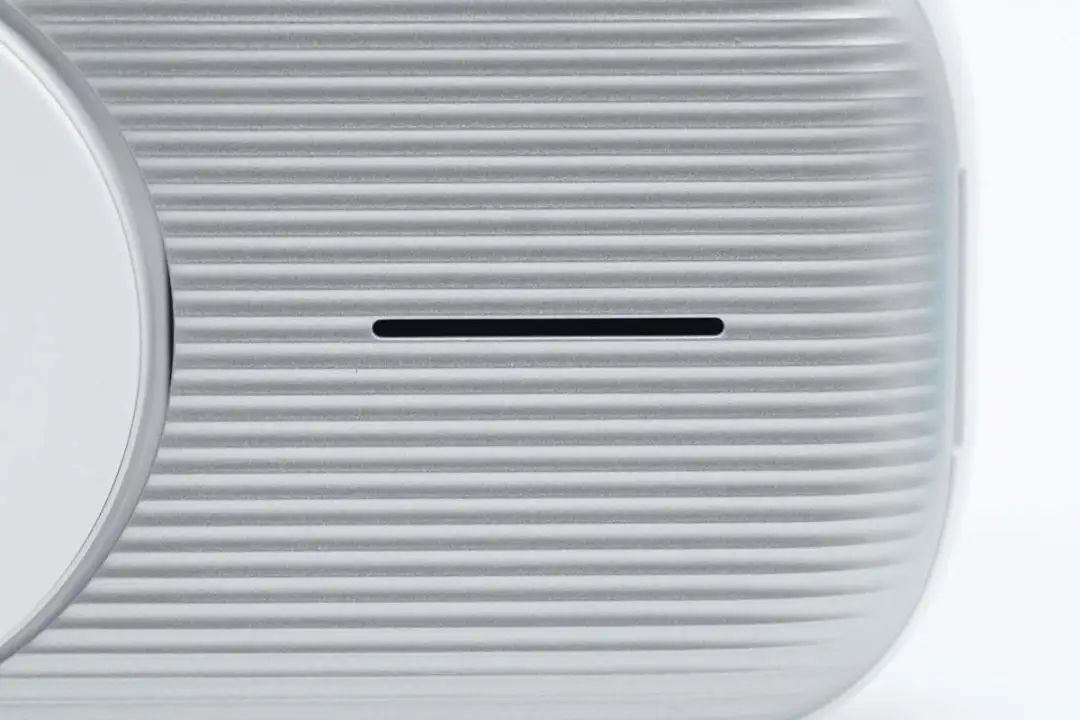

银灰色装饰板中心镂空设计，用于观察内部是否存放耳机。

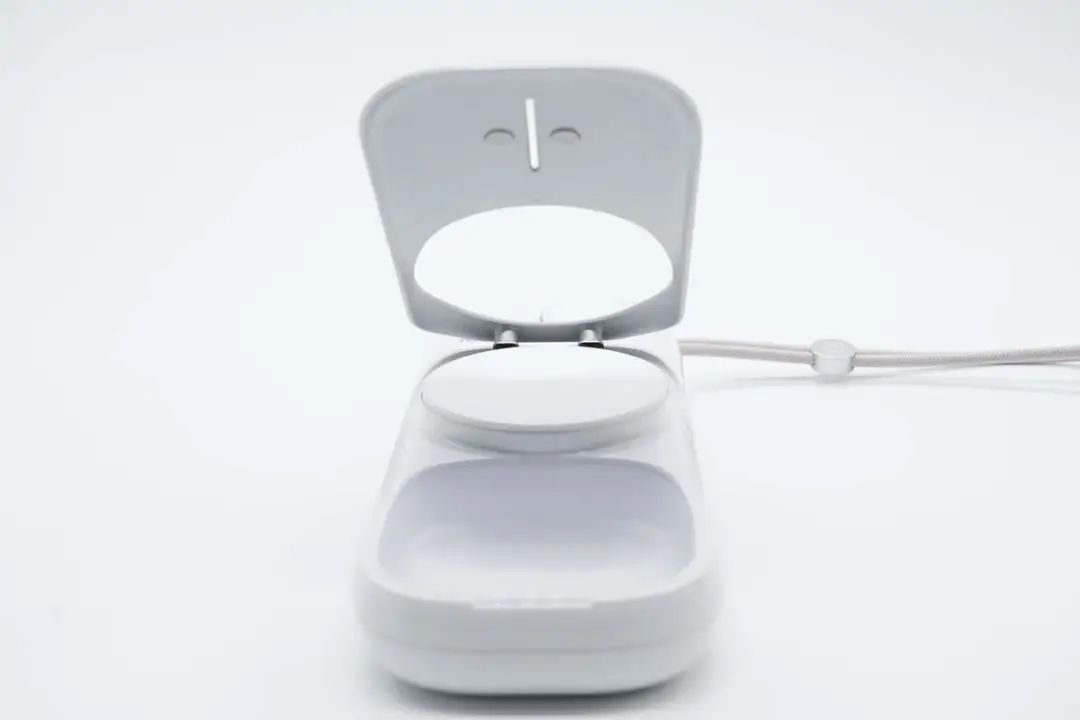

整个银灰色装饰板同样是可活动设计。
装饰板与机身的接缝处设计有缺口，方便用户使用。
装饰板遮盖的机身区域设计有耳机充电盒的收纳槽，当需要给耳机充电时可连同充电盒一起放置于凹槽内隐藏起来，让整个充电场景看起来更加简洁。

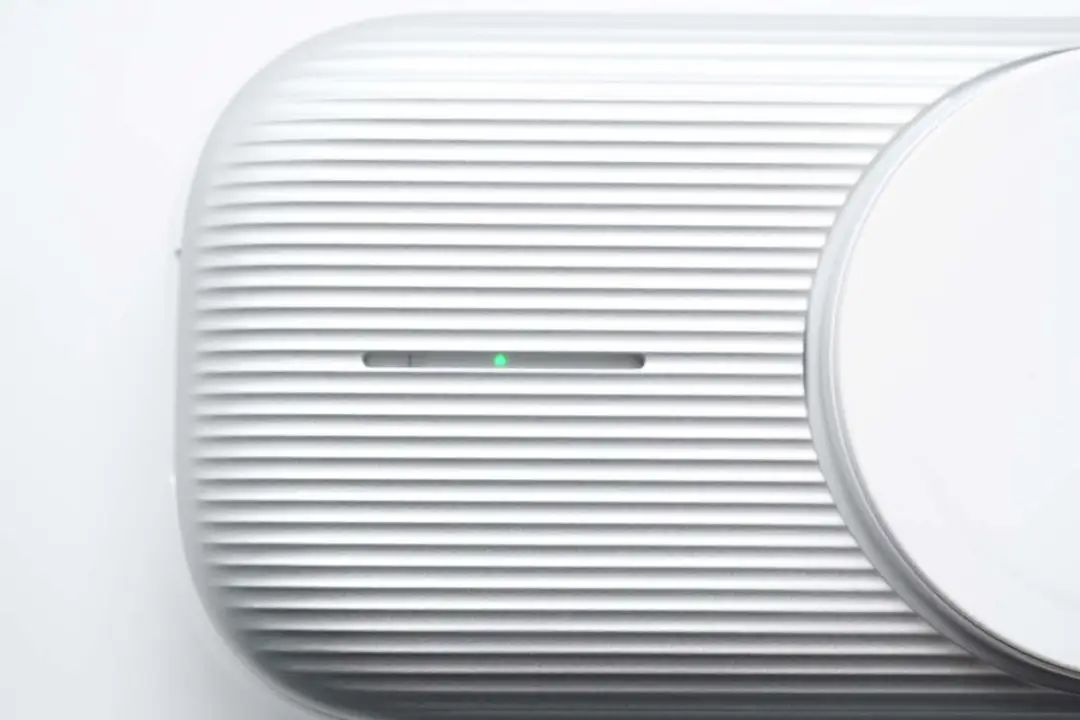

装饰板镂空设计便可以用于观察充电盒指示灯，方便用户查看充电情况。

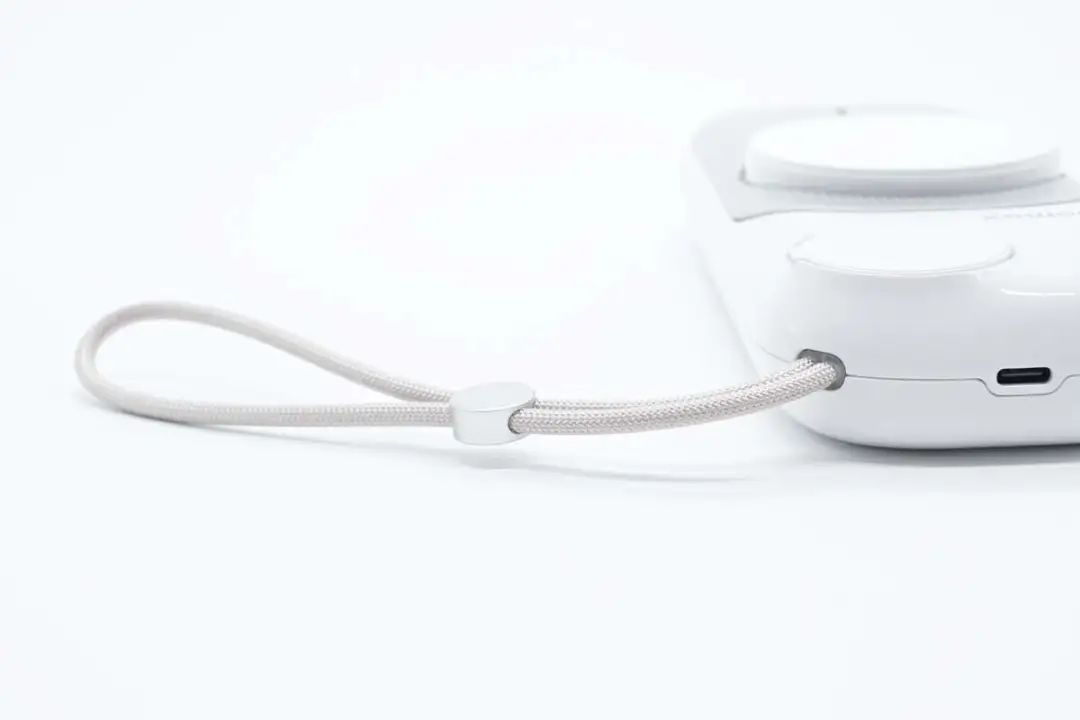

机身一端角处设计有提绳，方便用户携带。

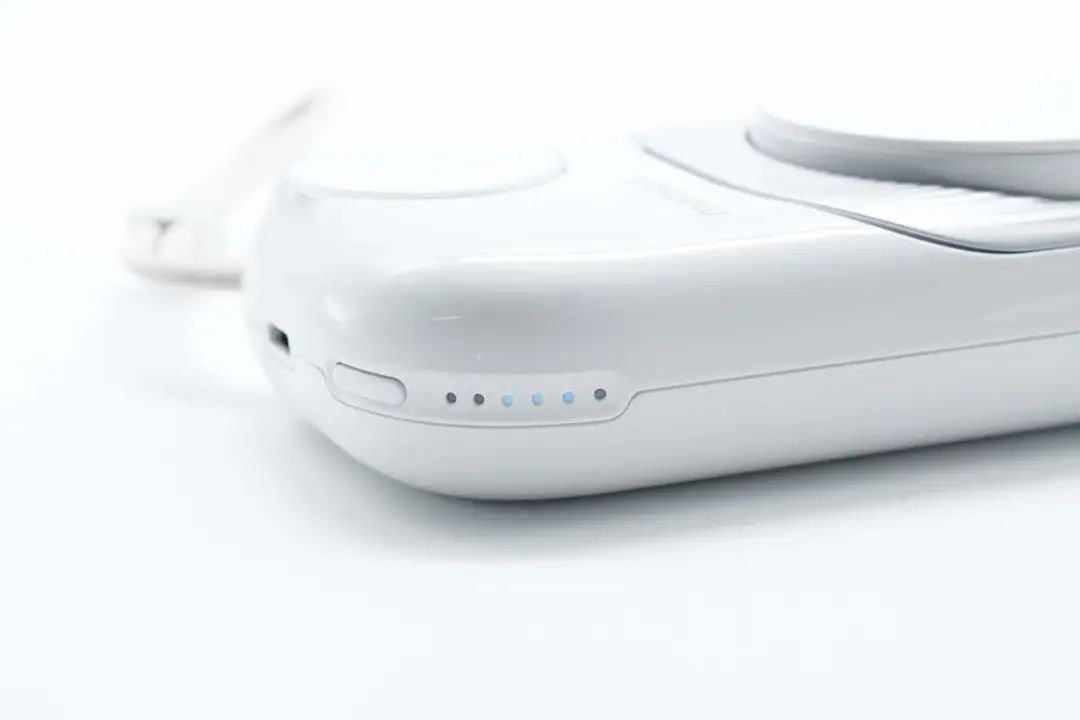

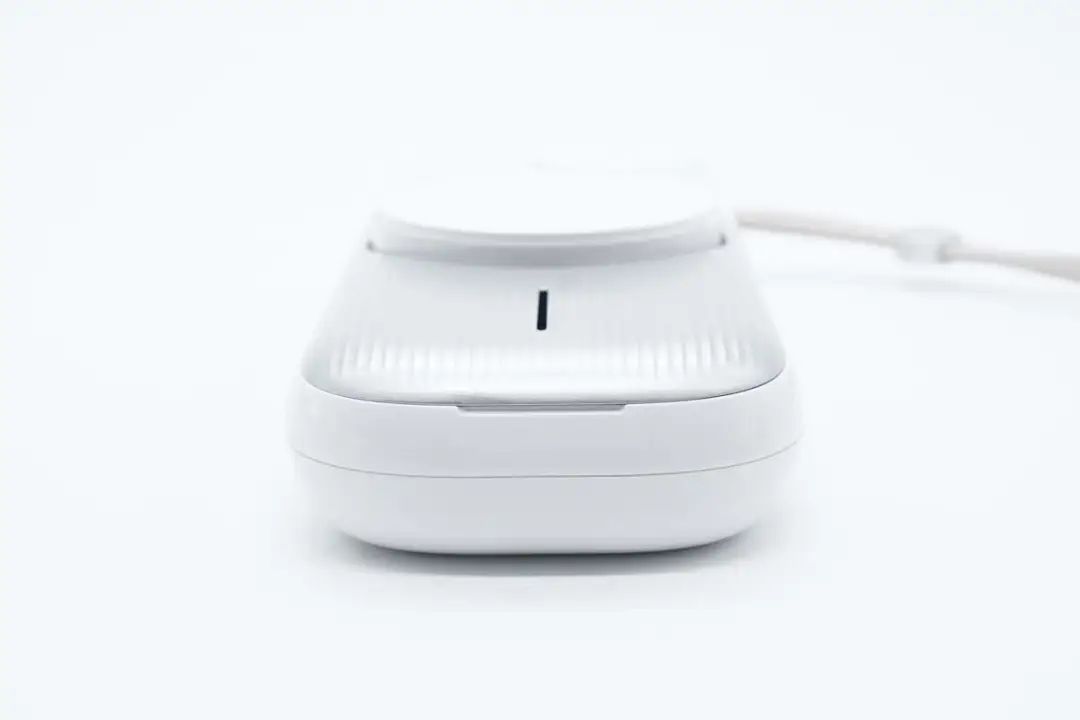

另一端角处设计有电源键以及指示灯。

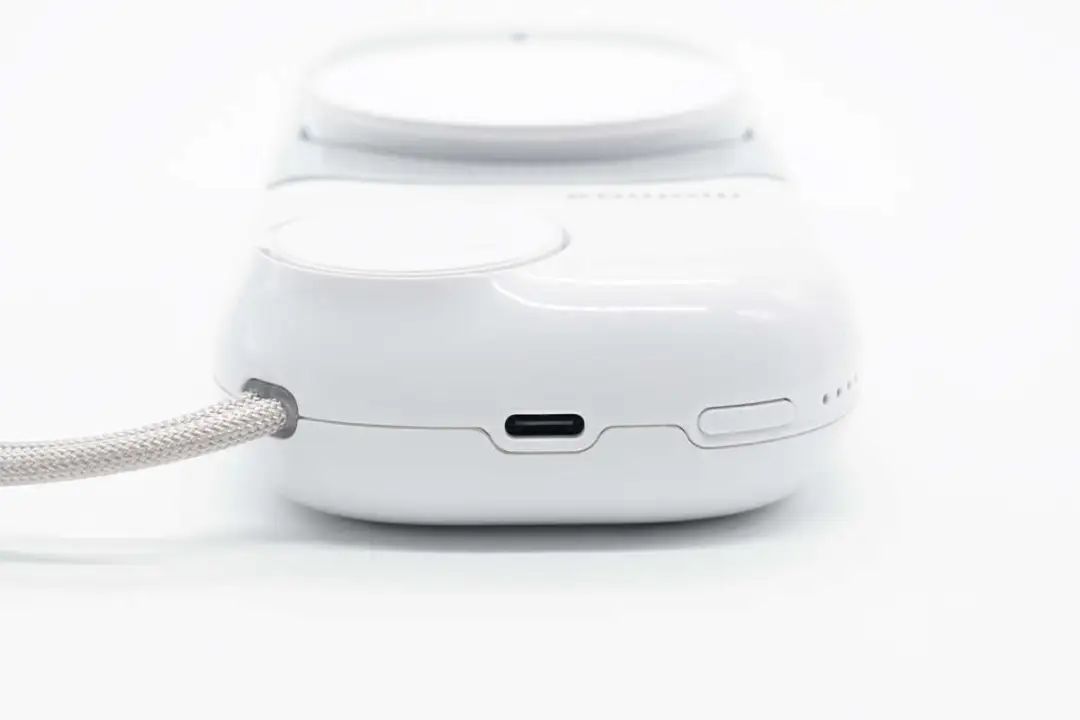

同一端的中心处设有USB-C双向快充接口。

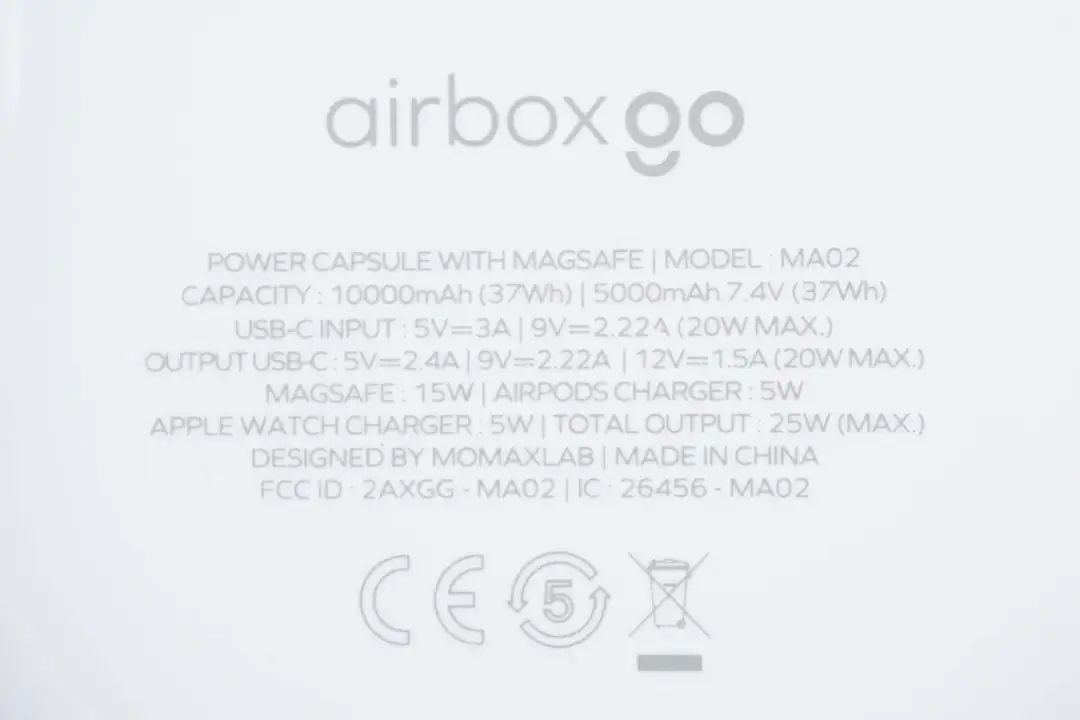

机身底部外壳印有产品规格参数
型号：MA02
电池容量：10000mAh（37Wh）|15000mAh 7.4V（37Wh）
USB-C输入：5V3A、9V2.22A（20W MAX）
USB-C输出：5V2.4A、9V2.22A、12V1.5A（20W MAX）
手机无线充：15W
手表无线充：5W
耳机无线充：5W
总输出：25W
产品通过了CE认证。

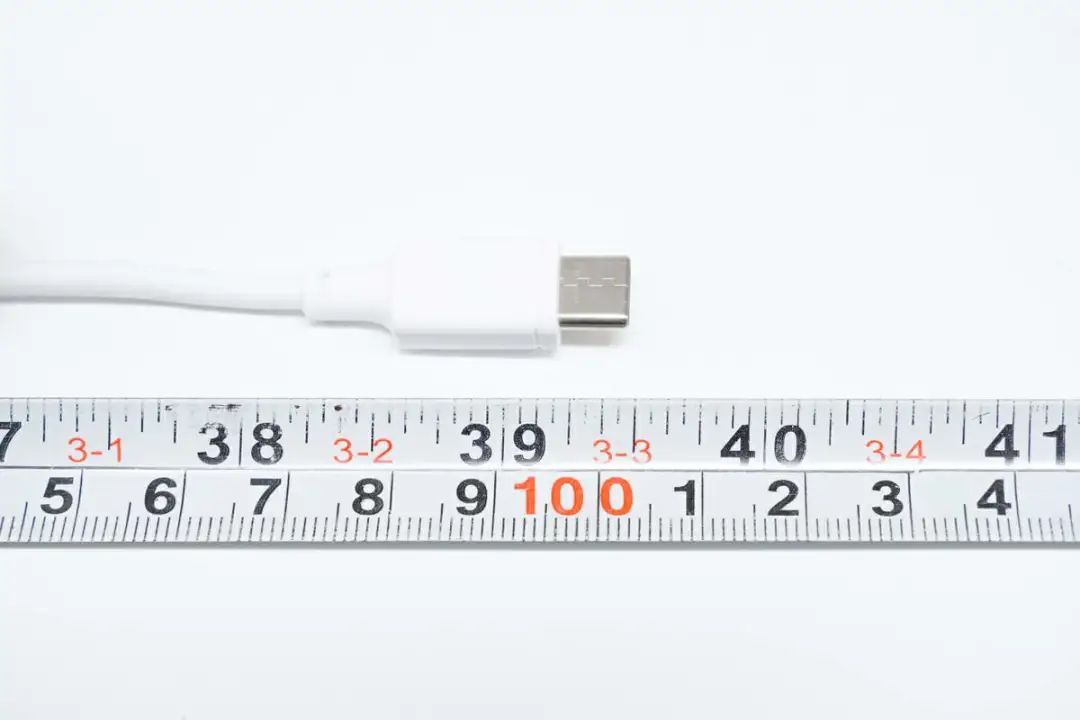

实测数据线长度约为1米。

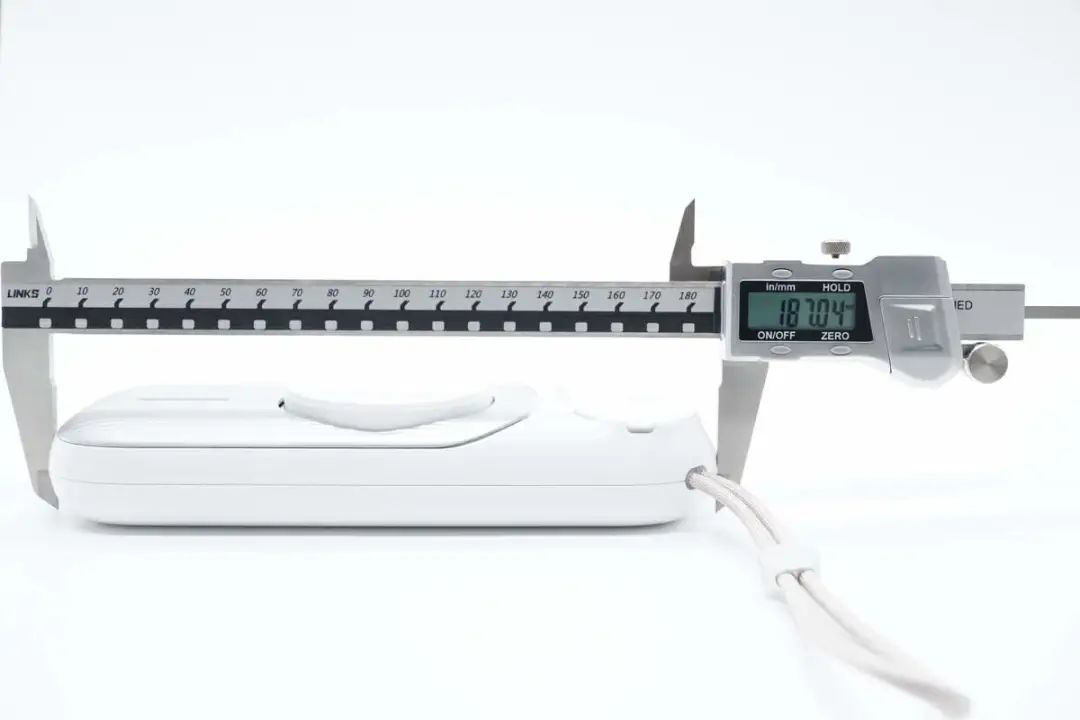

另外测得摩米士airboxgo二代磁吸无线充电盒机身长度为187.04mm。

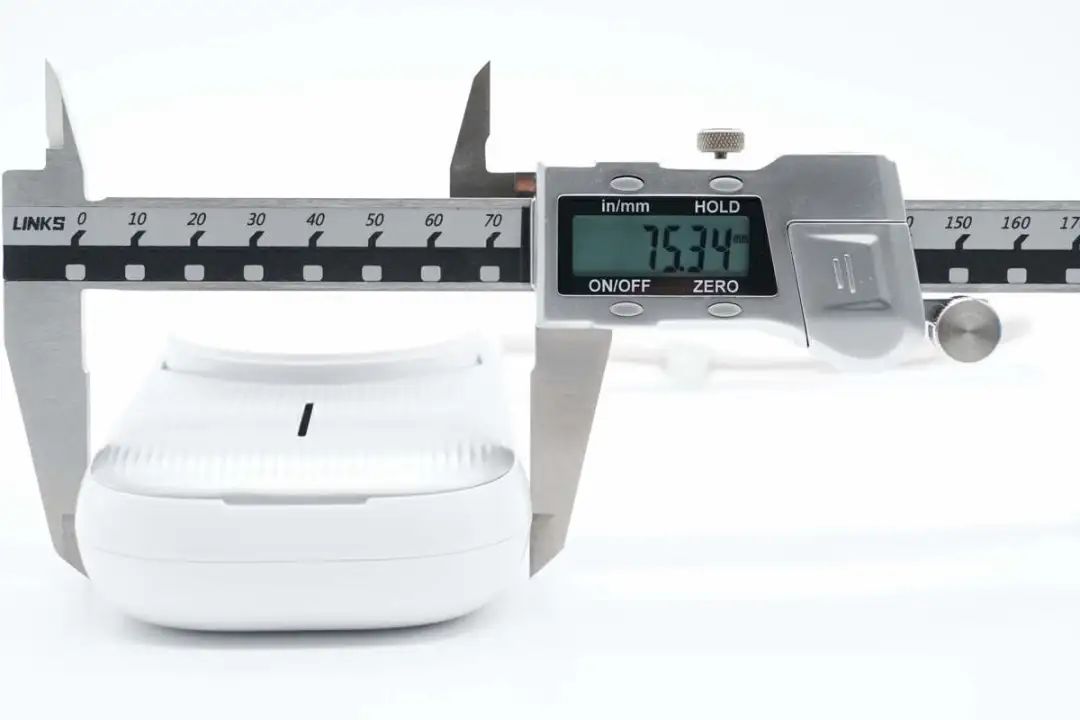

宽度为75.34mm。

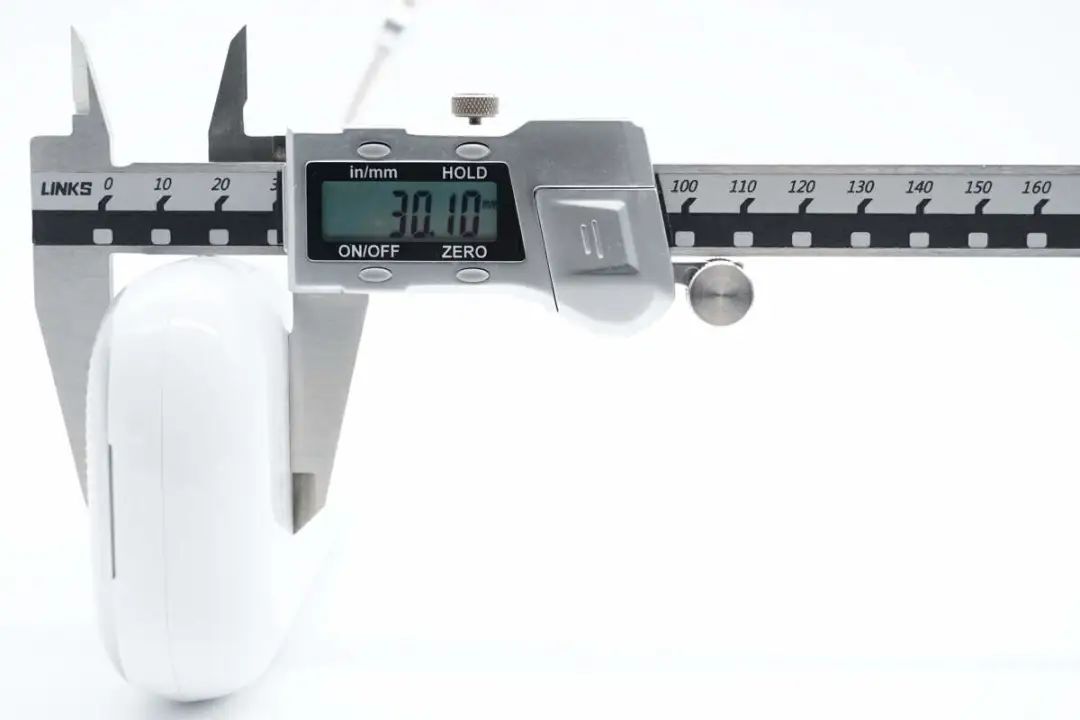

厚度为30.1mm。

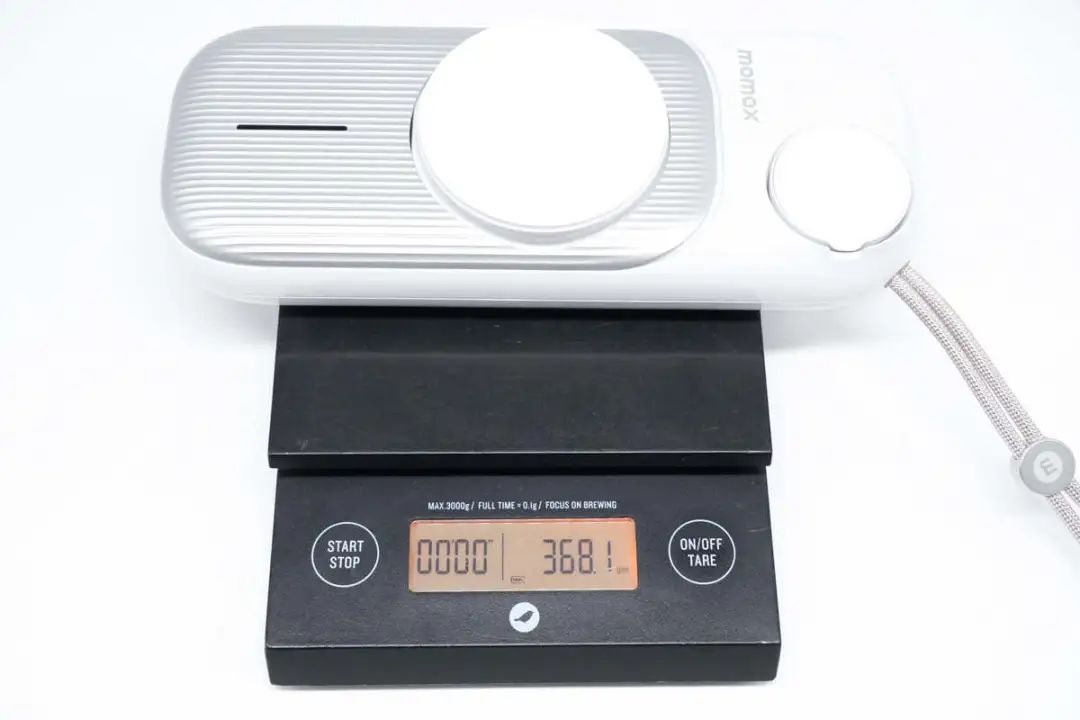

另外测得产品净重约为369g。

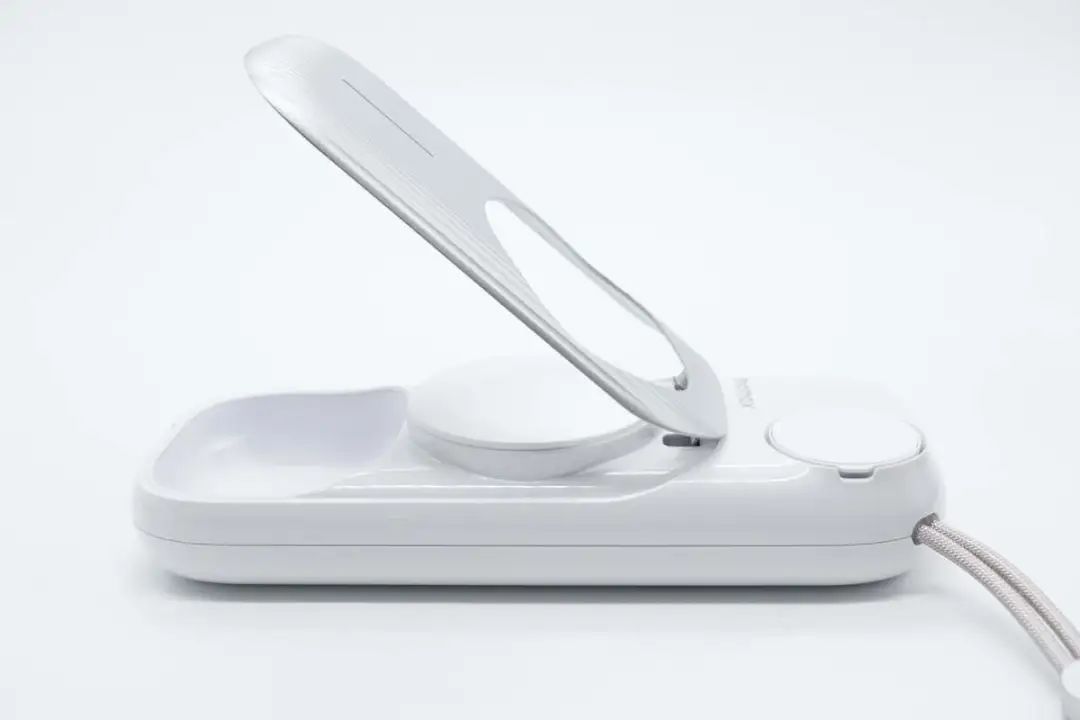

手表垂直充电场景一览。

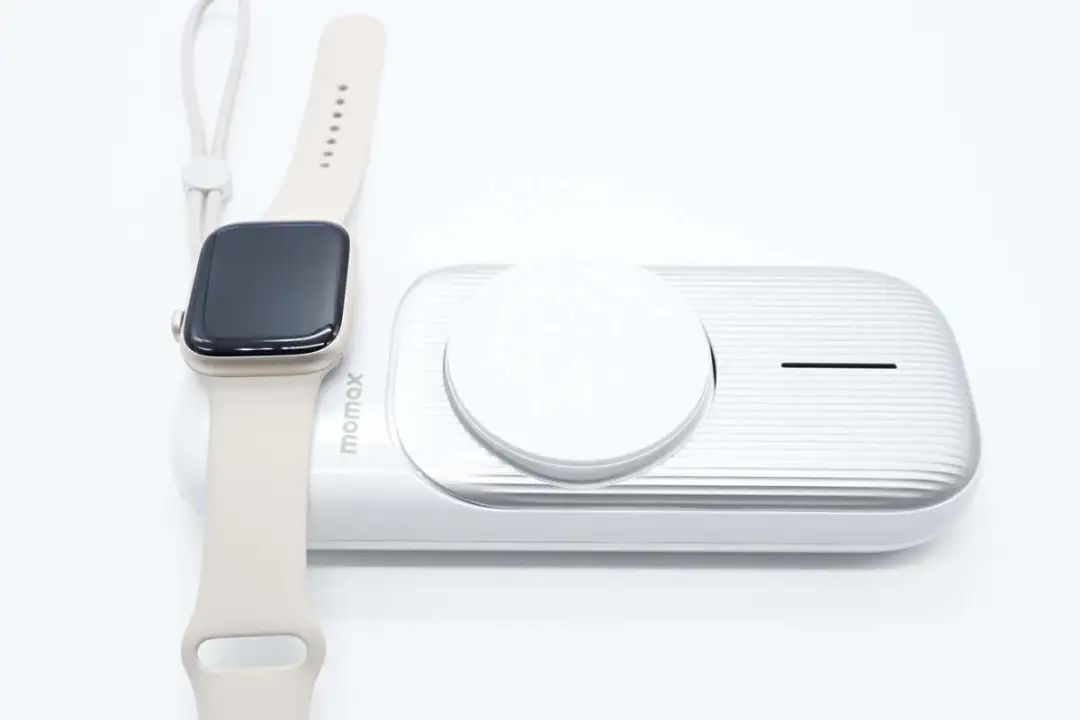

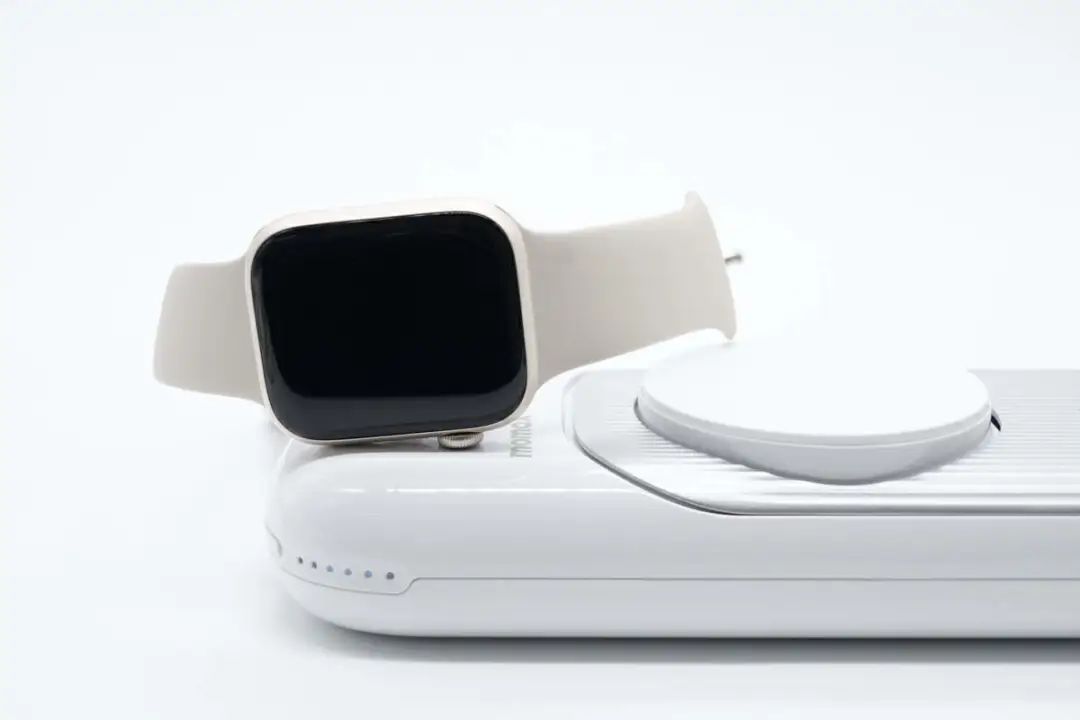

手表水平充电场景一览。

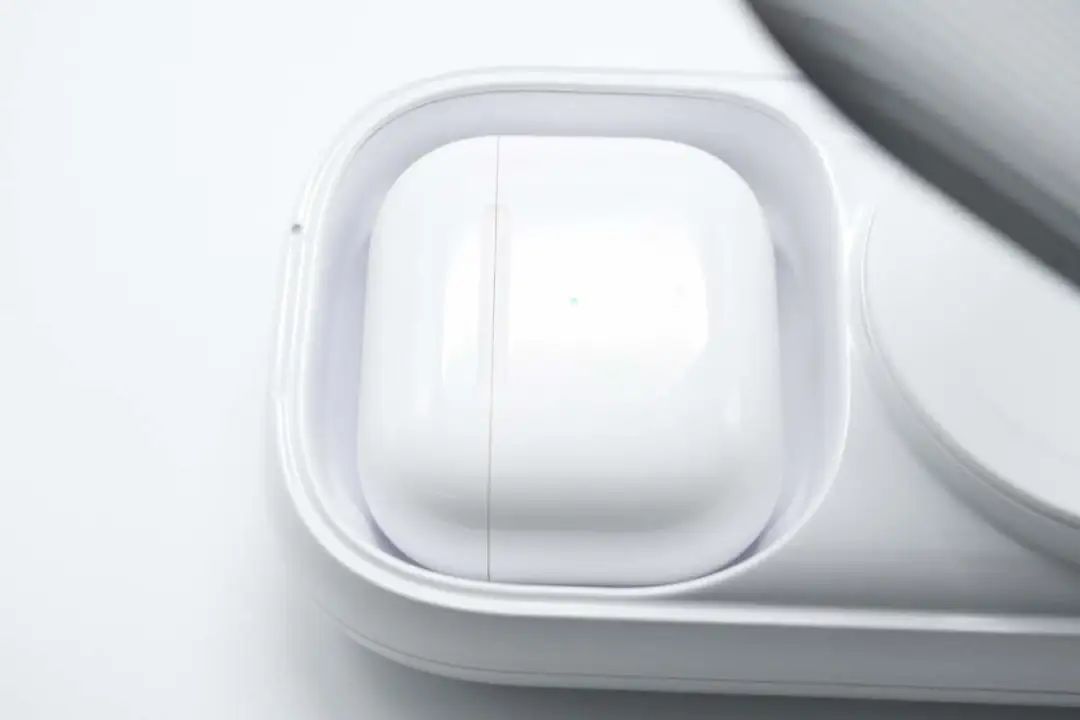

耳机充电盒放置在凹槽内场景一览。

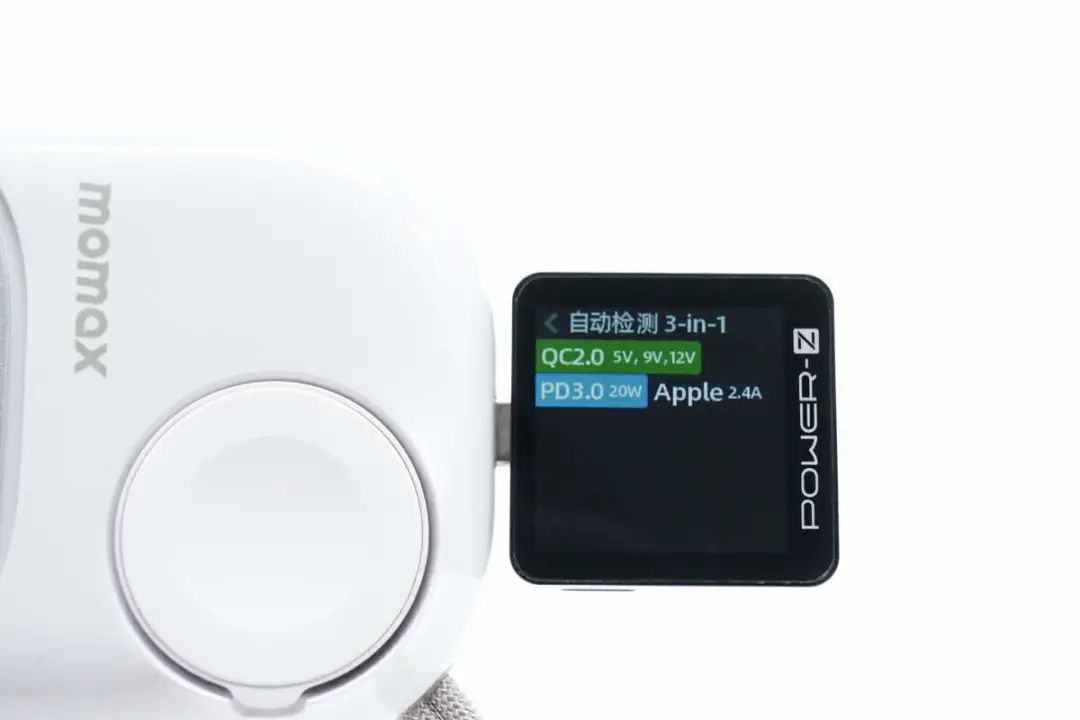

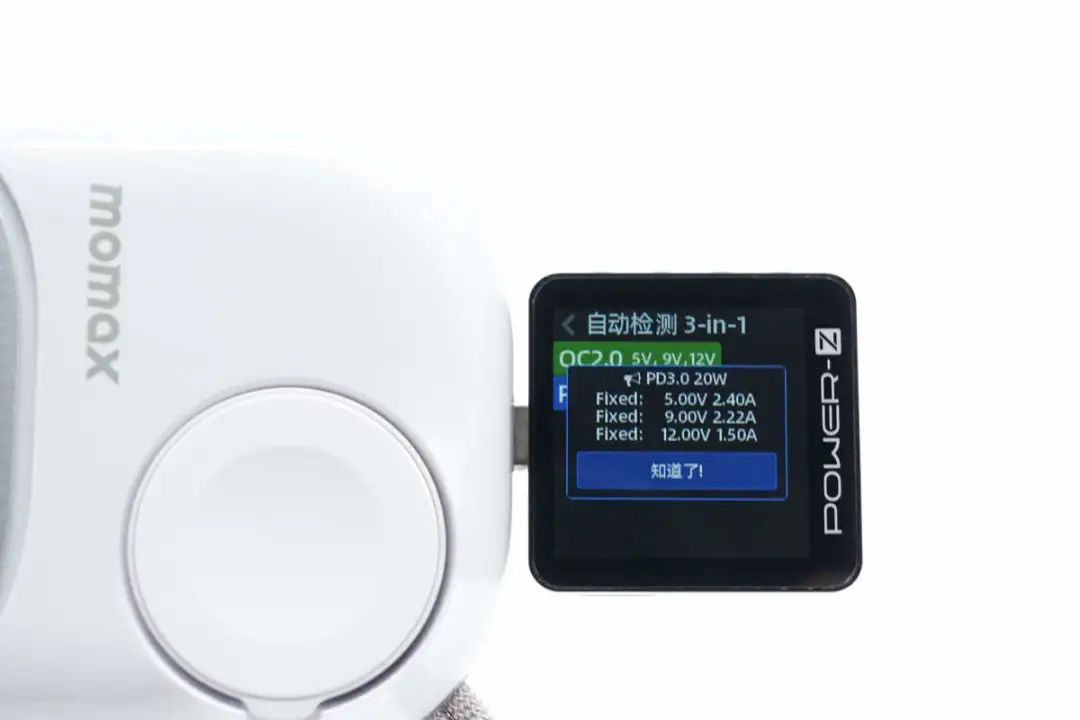

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC2.0、PD3.0、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V2.4A、9V2.22A、12V1.5A三组固定电压档位。
摩米士airboxgo无线充电盒拆解
在对摩米士这款无线充电盒的外观、大小、吸附力等有了基本了解后，下面继续对其进行拆解，看看产品的实际用料做工如何。
沿机身侧面接缝拆开充电盒外壳。
内部电池组共通过黑，黄，红三根导线连接到PCBA模块。

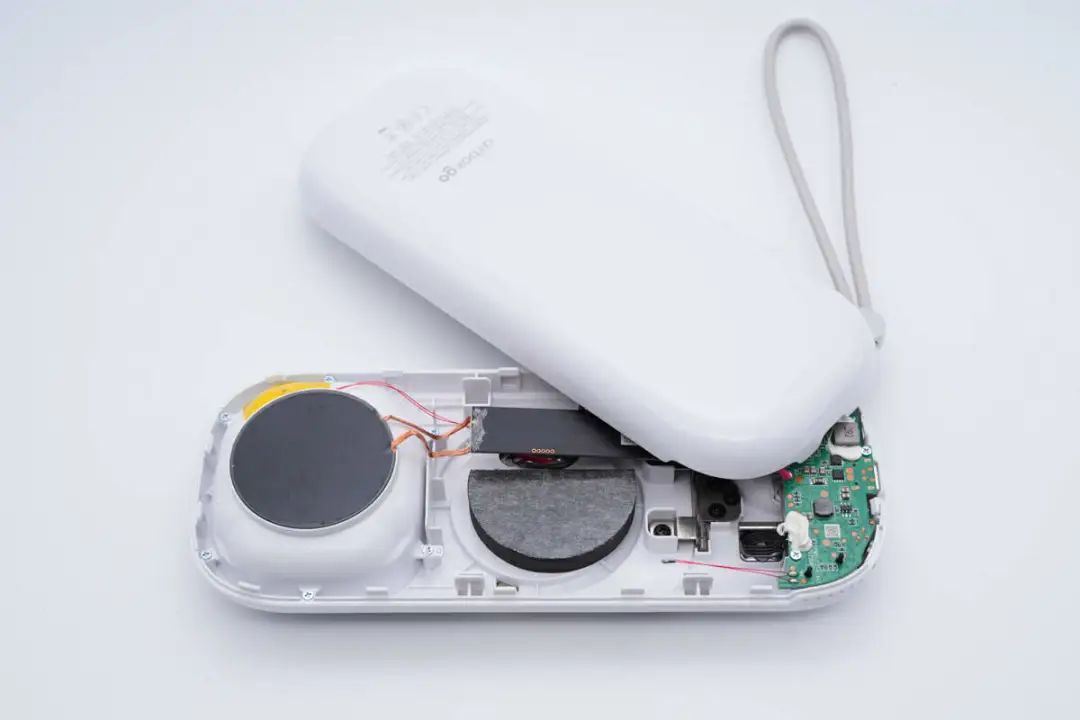

断开连接导线，拆分后盖和无线充电线圈。

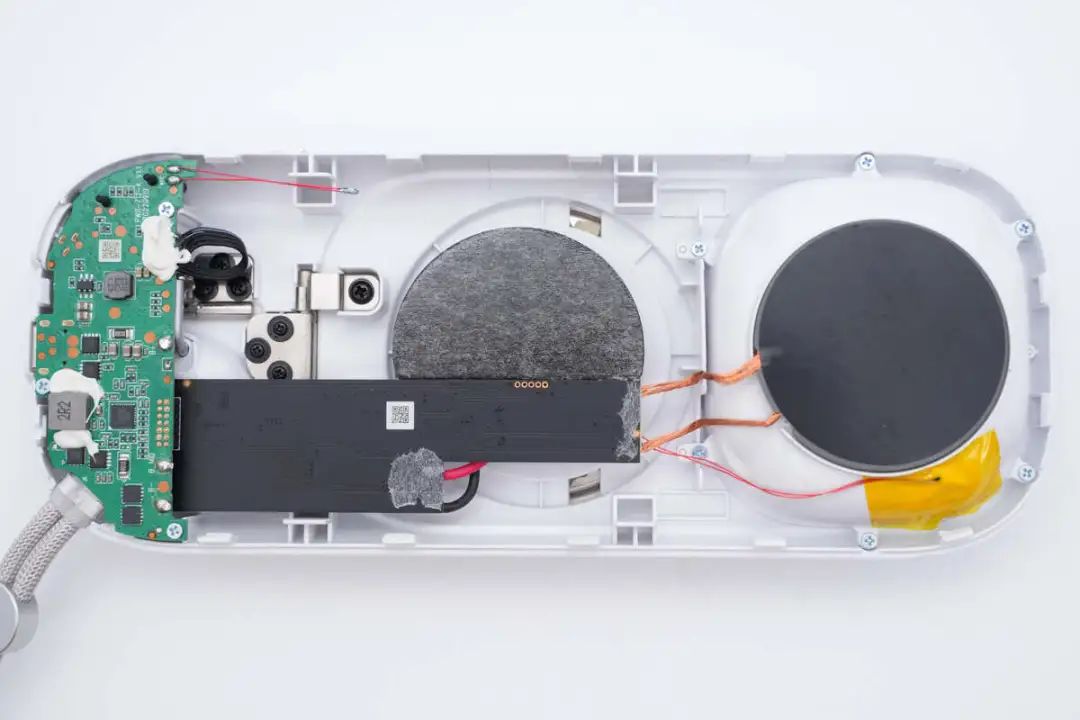

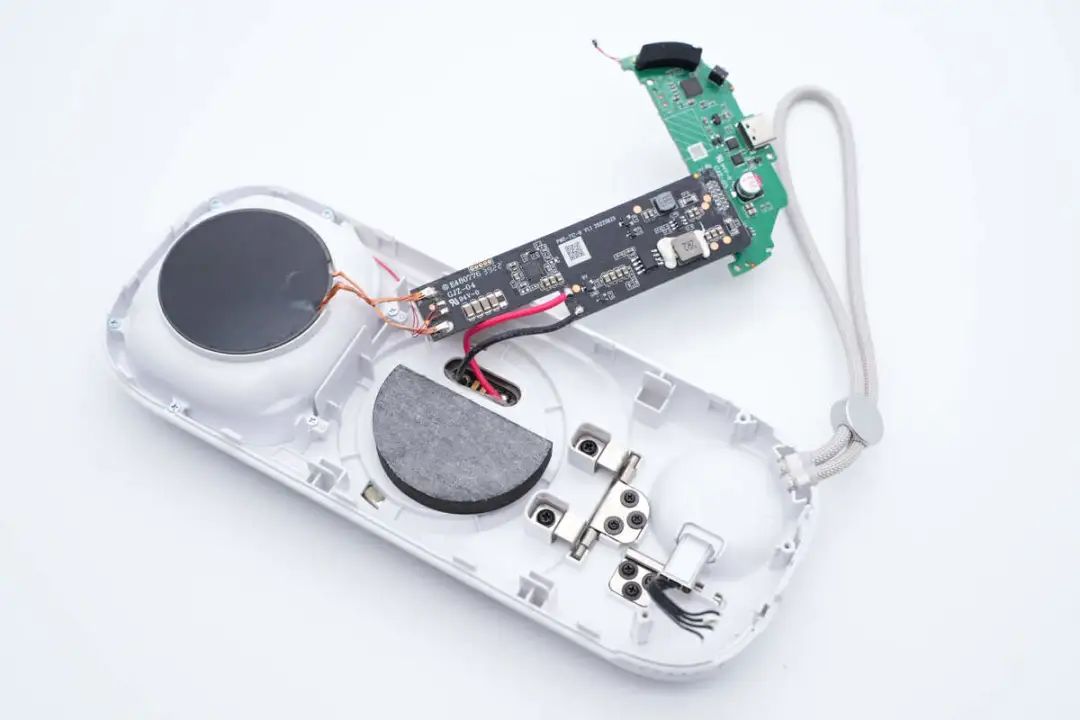

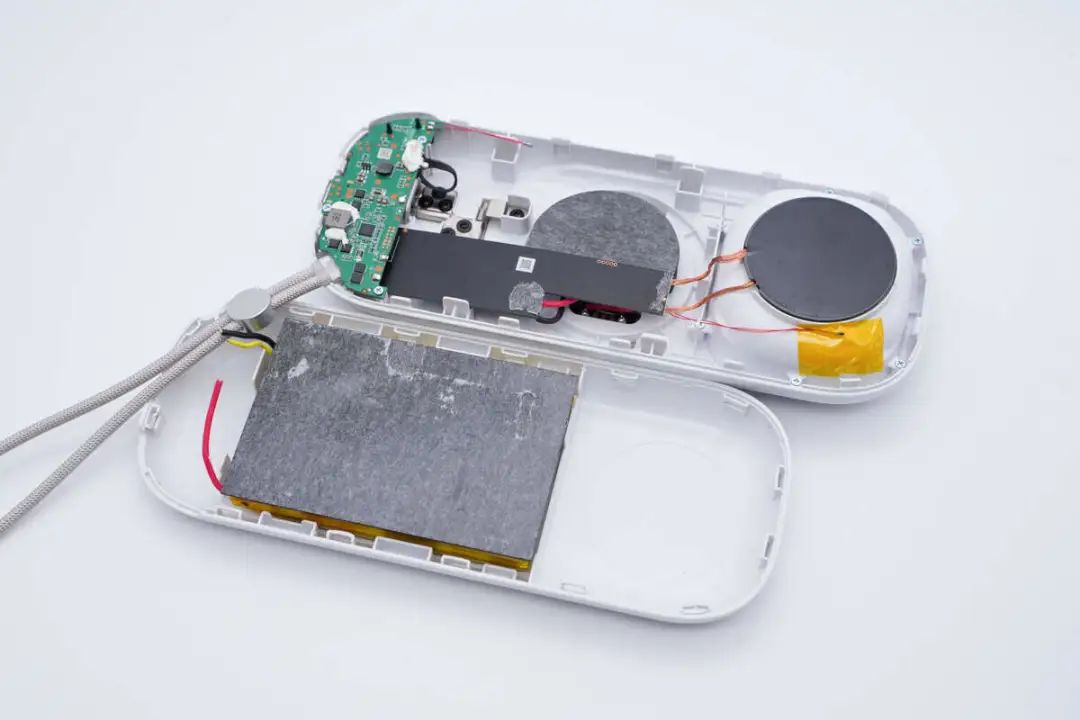

无线充电盒内部一览，左侧绿色PCBA模块用于移动电源功能，延伸出来一块黑色PCBA模块用于为Magsafe模块供电和无线充电驱动。

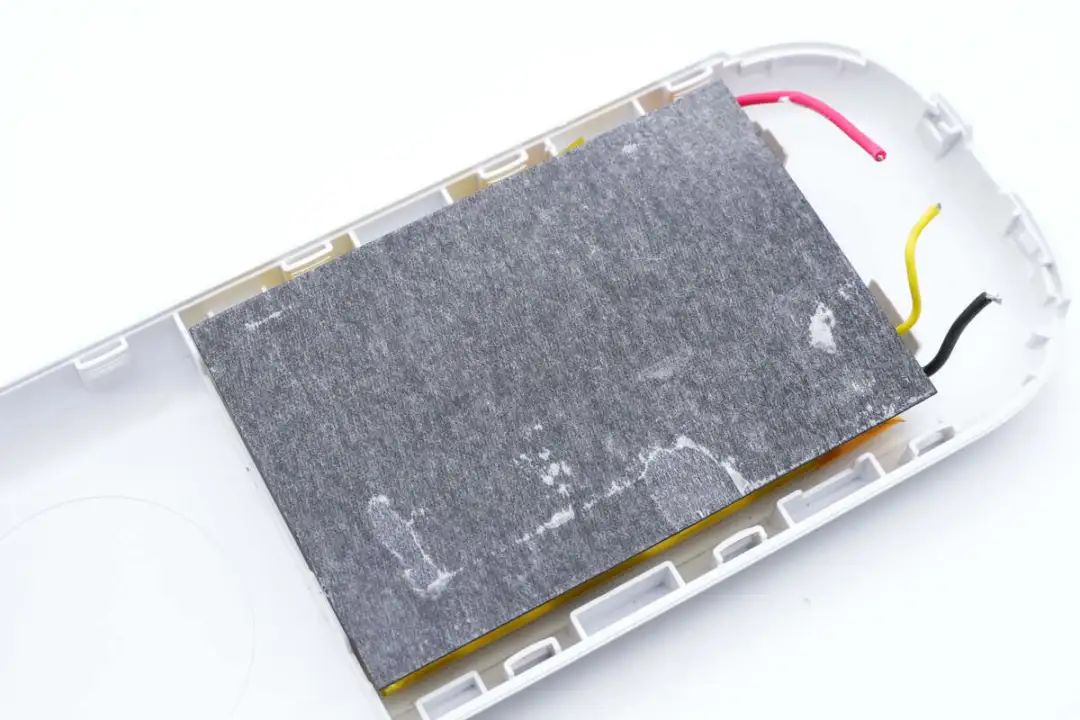

后盖内部固定电池组。

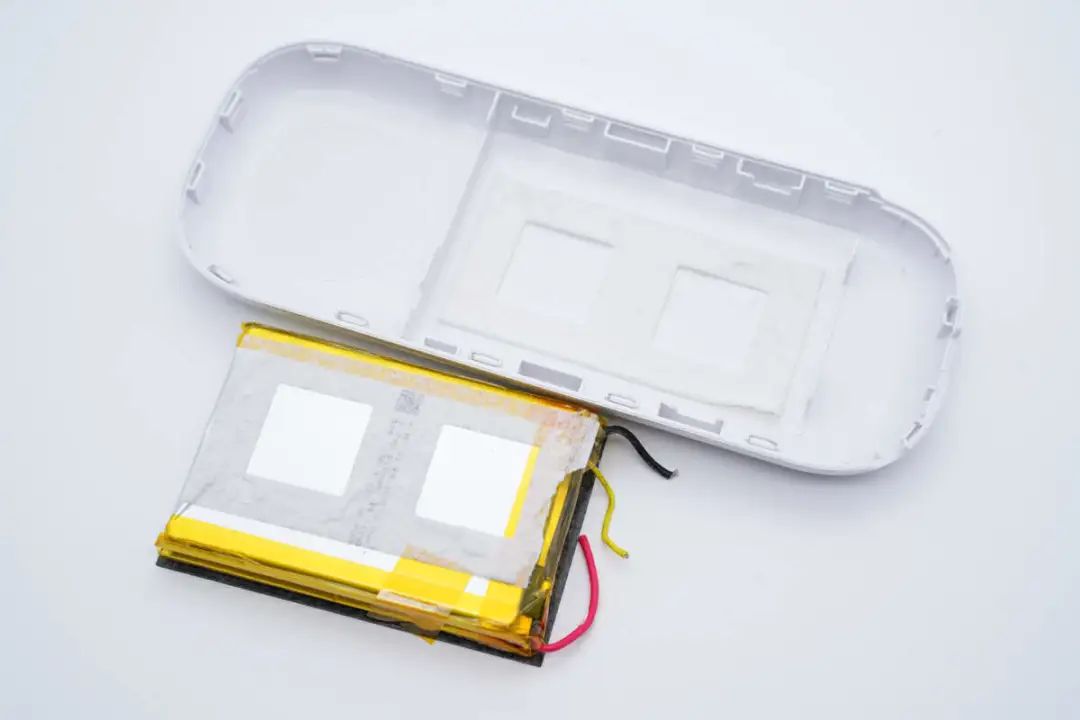

从后盖内部取出电池组，电池组通过双面胶粘贴固定。
电池正负极通过导线焊接连接。

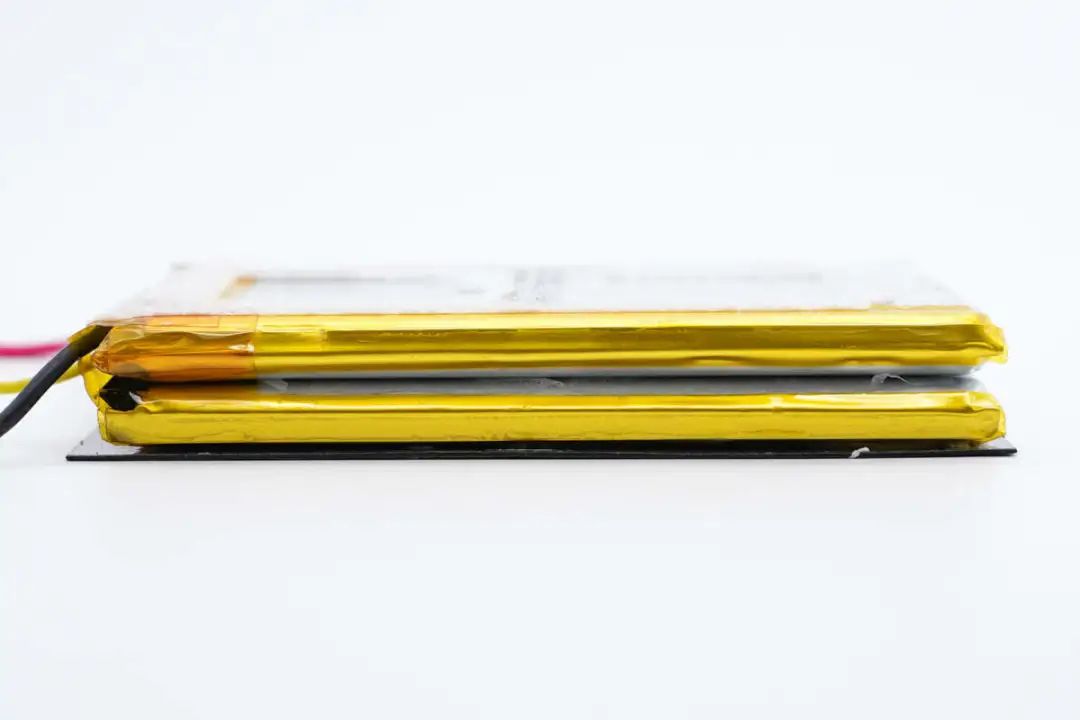

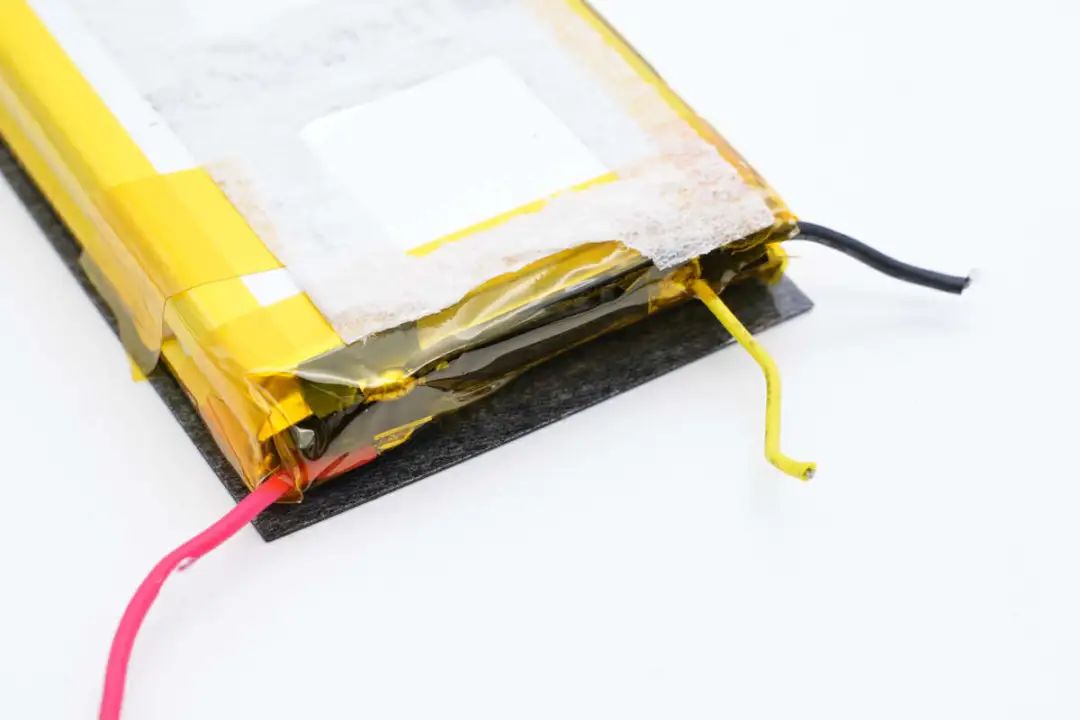

侧面可以看出电池组为二串连接。
在电池正面粘贴双面胶。

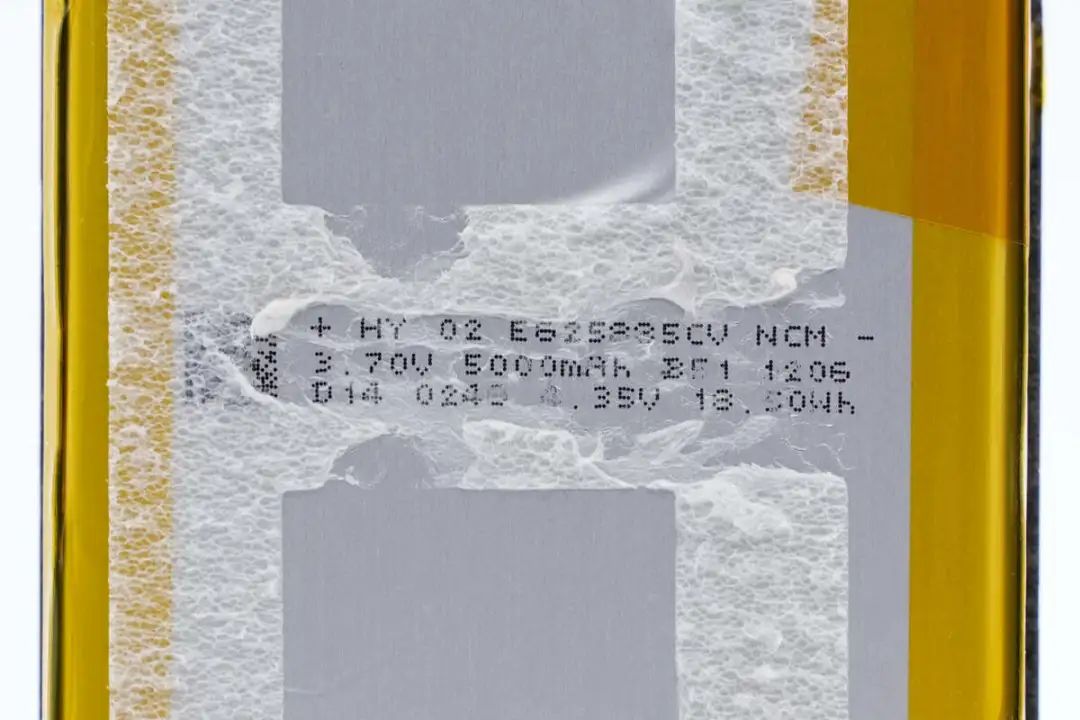

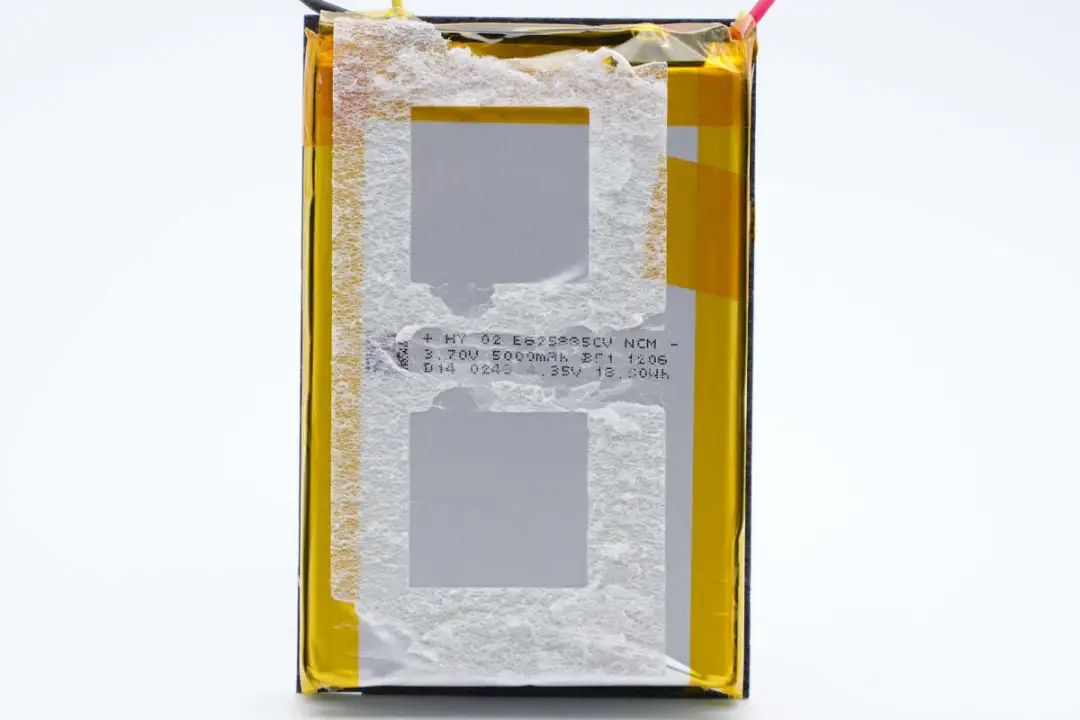

电池均压为3.7V，容量为5000mAh，两节串联组成10000mAh容量。

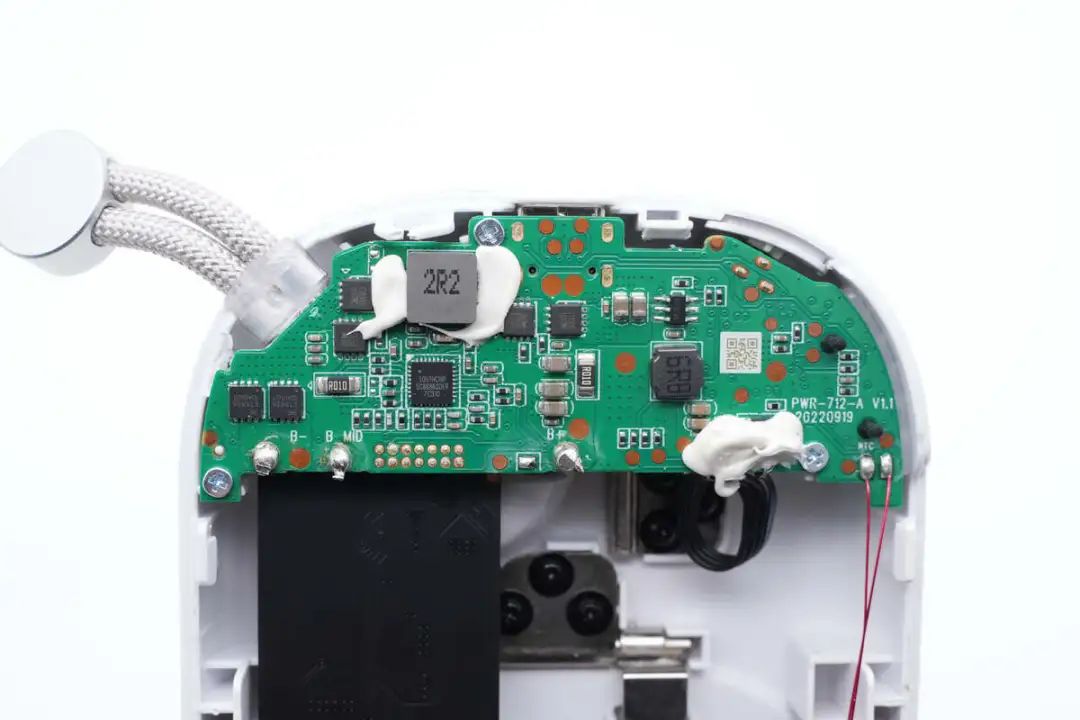

移动电源PCBA模块一览，连接电池，无线充电驱动，热敏电阻等元件。

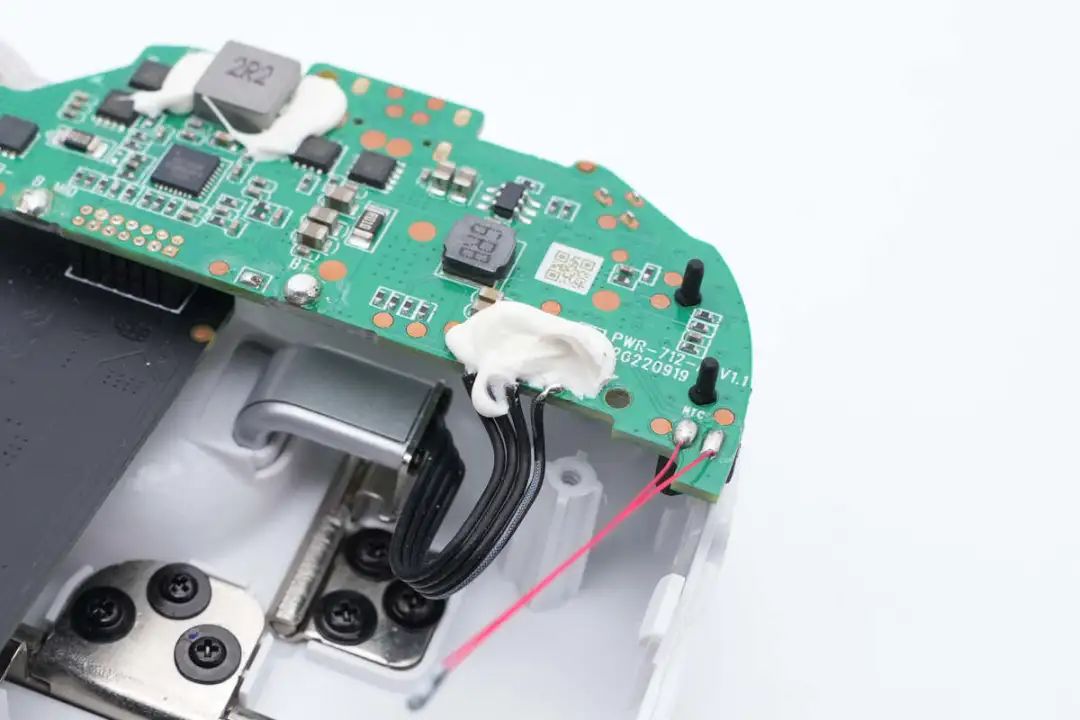

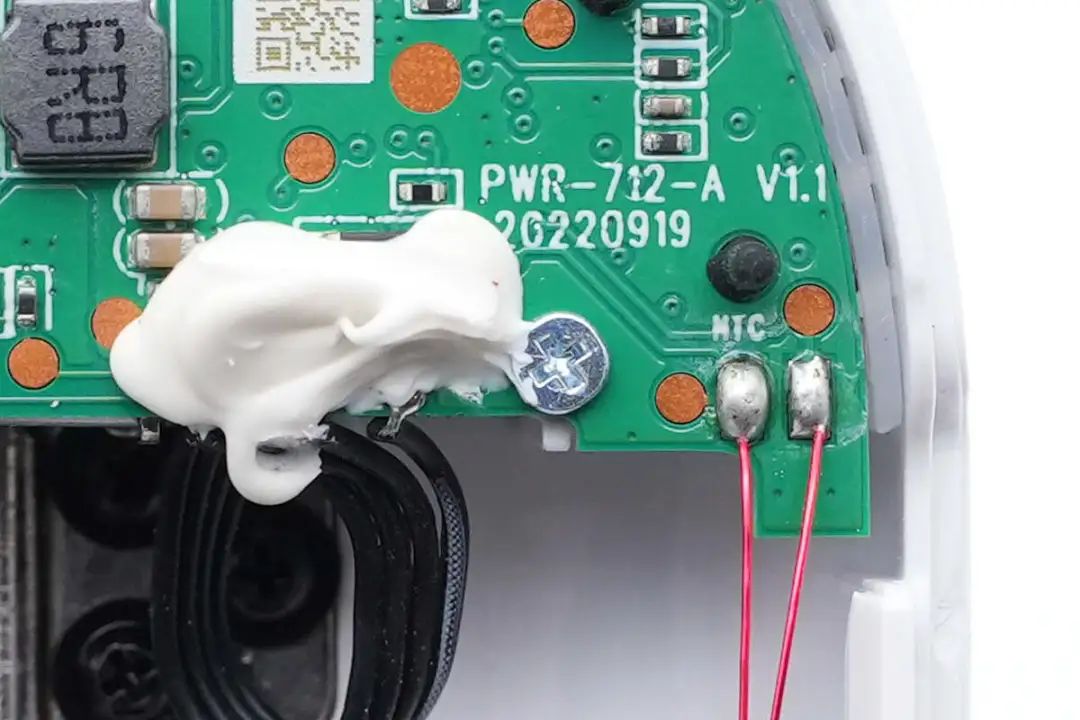

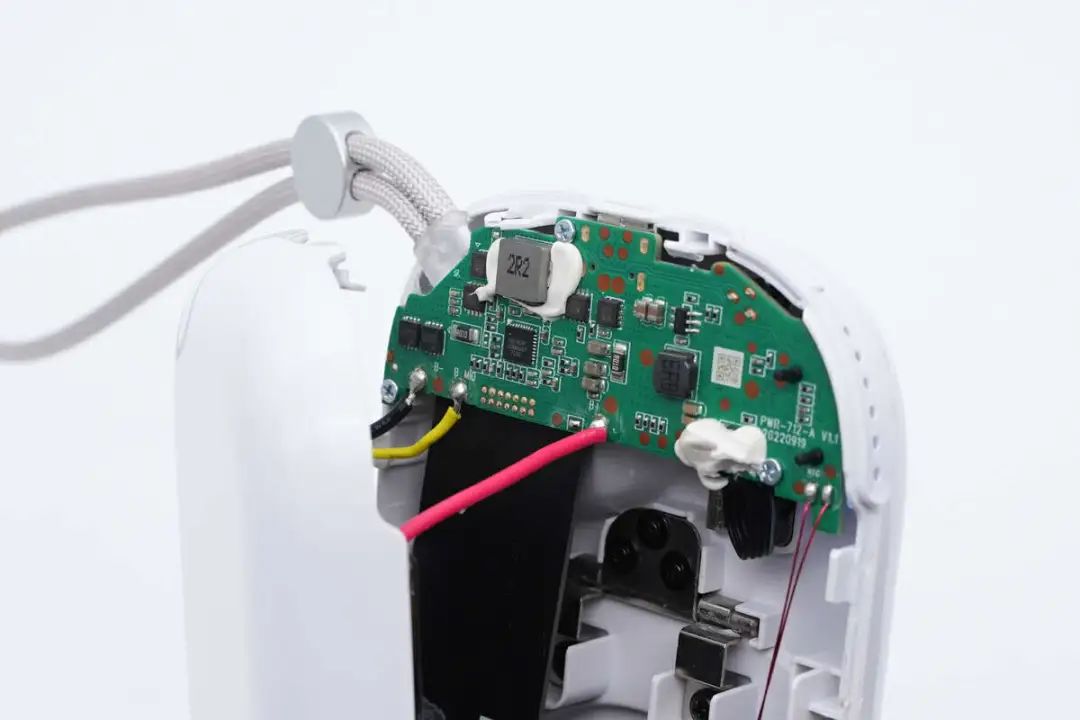

PCBA模块通过螺丝固定，左侧为连接手表无线充的导线焊点，涂胶加固，右侧NTC用于检测内部电池温度。
连接手表无线充的黑色导线特写。

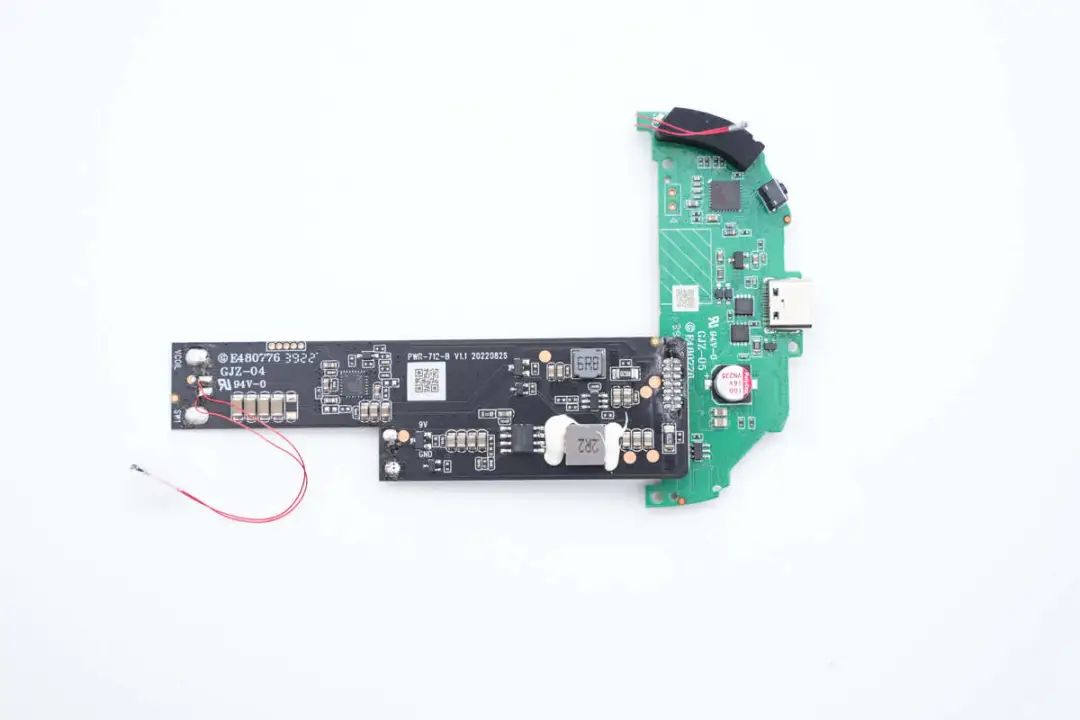

拆解取出内部PCBA模块，继续进行拆解。
移动电源PCBA模块和无线充电模块通过焊接连接。

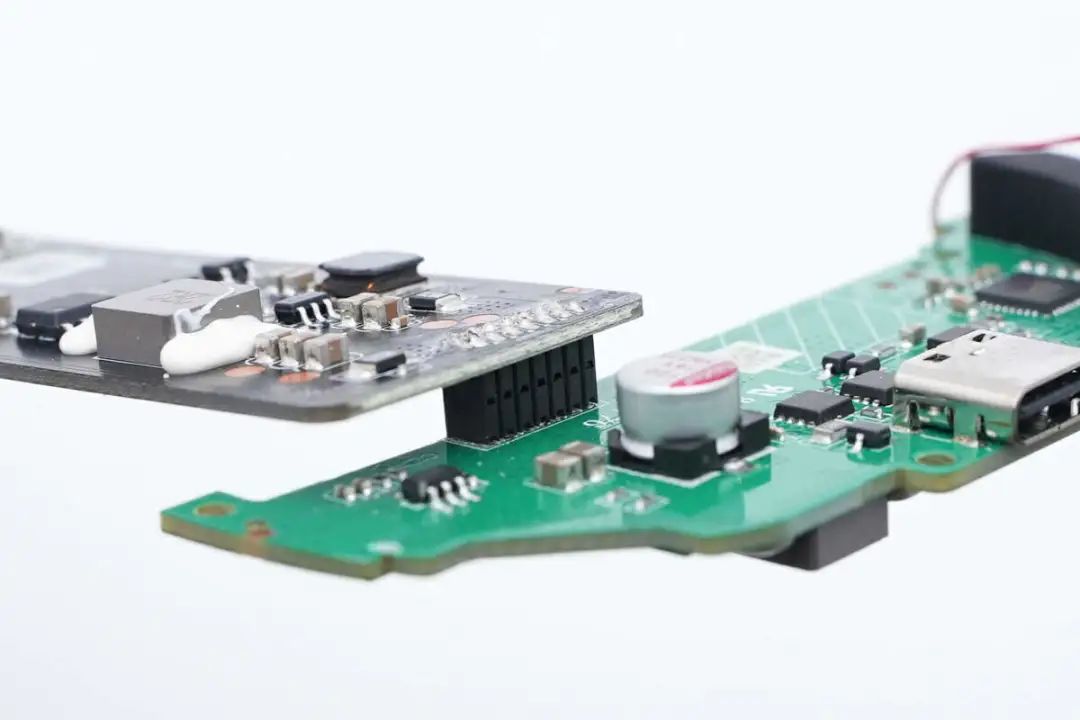

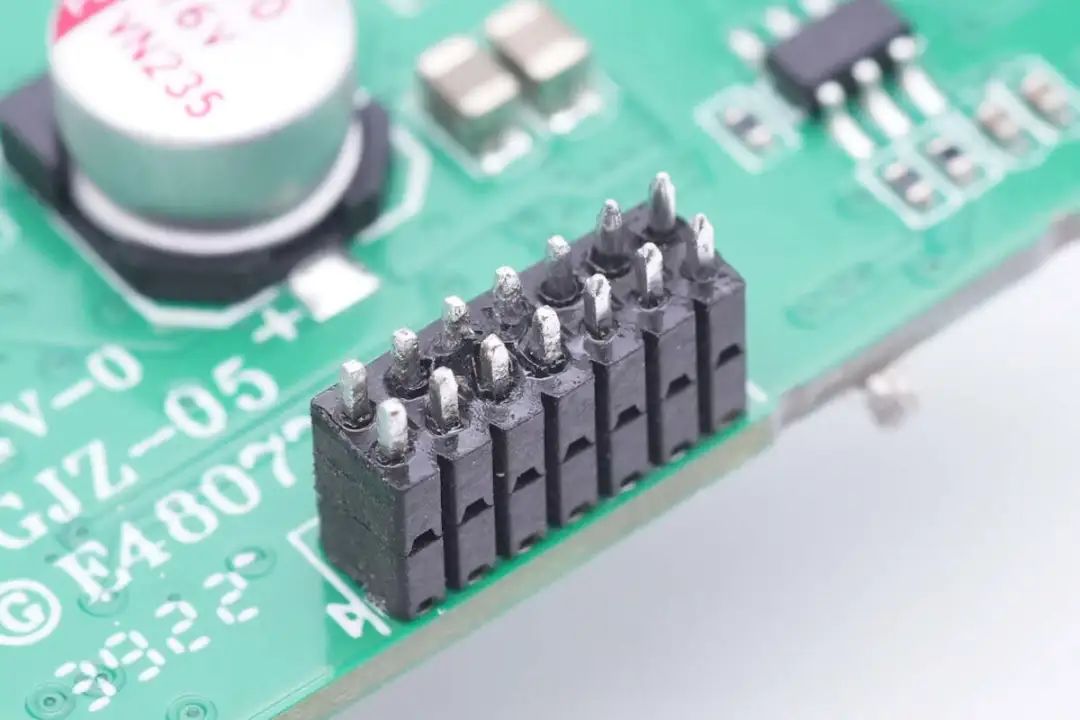

连接两块PCBA的排针特写。

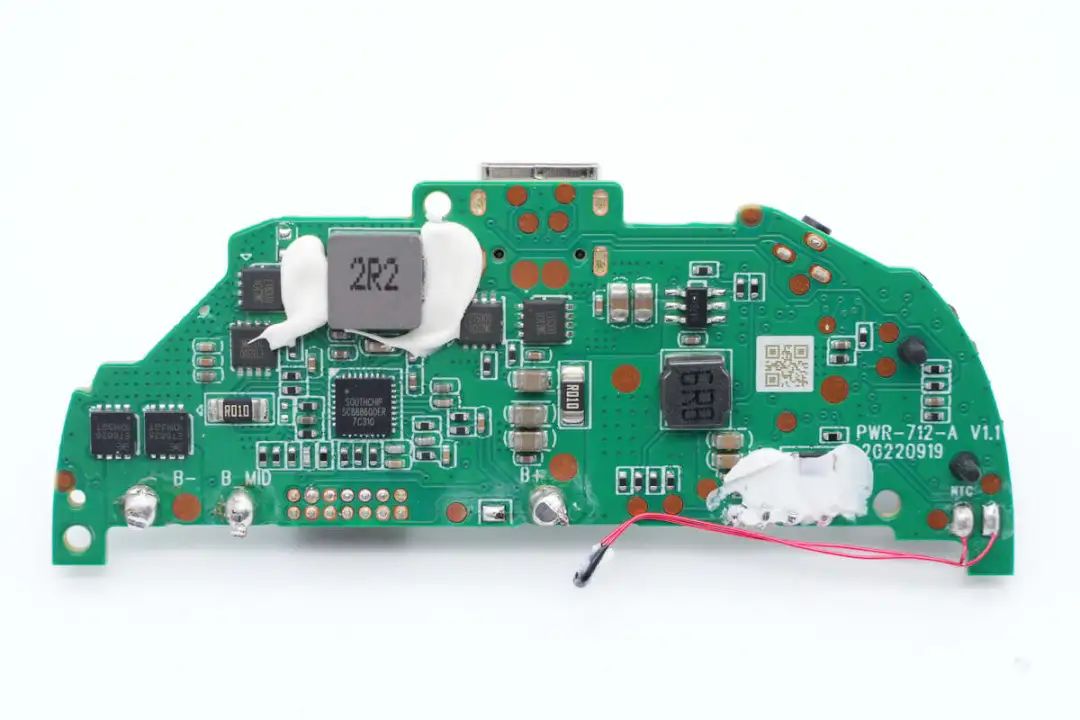

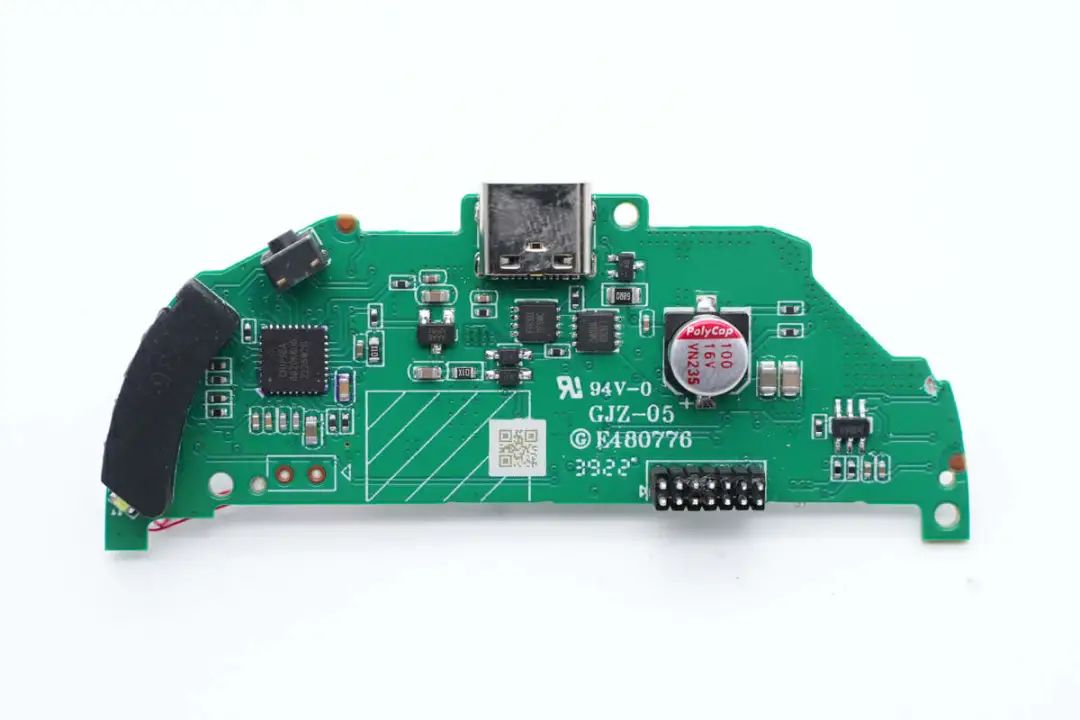

焊接拆分两块PCB，移动电PCBA模块正面焊接一颗主控MCU，电量指示灯，电量检测按键，USB-C母座，滤波固态电容和连接排针。
背面焊接电池保护管，同步升降压开关管，同步升降压控制器，合金电感，降压转换器，降压电感，在右侧焊接一颗NTC热敏电阻检测电池温度。

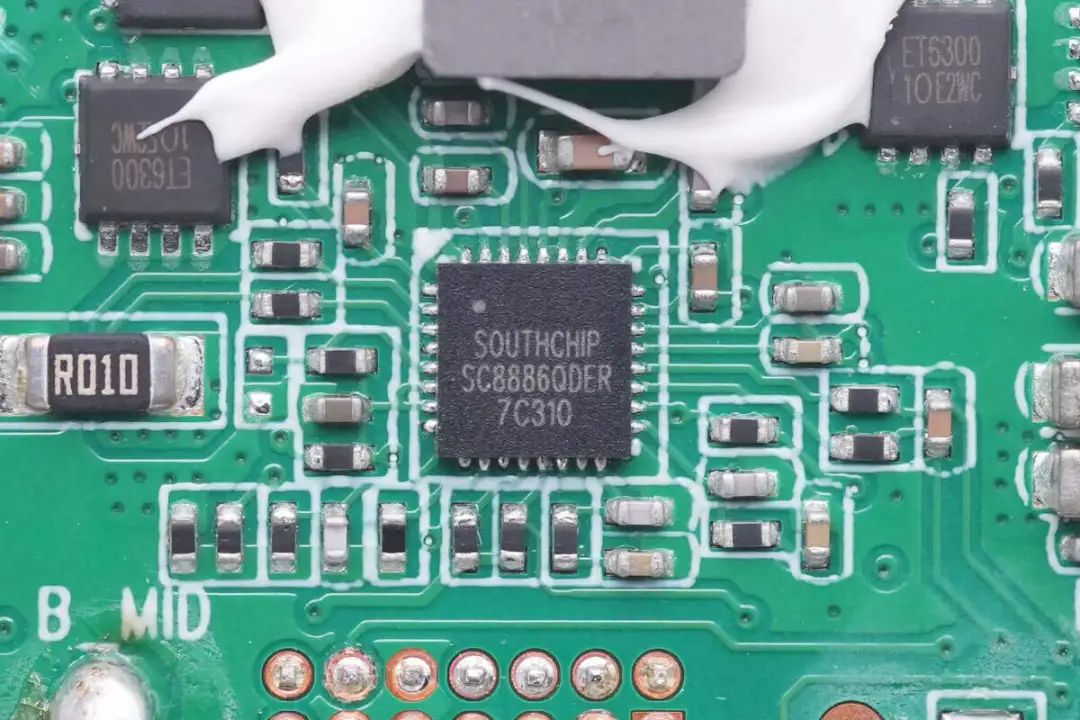

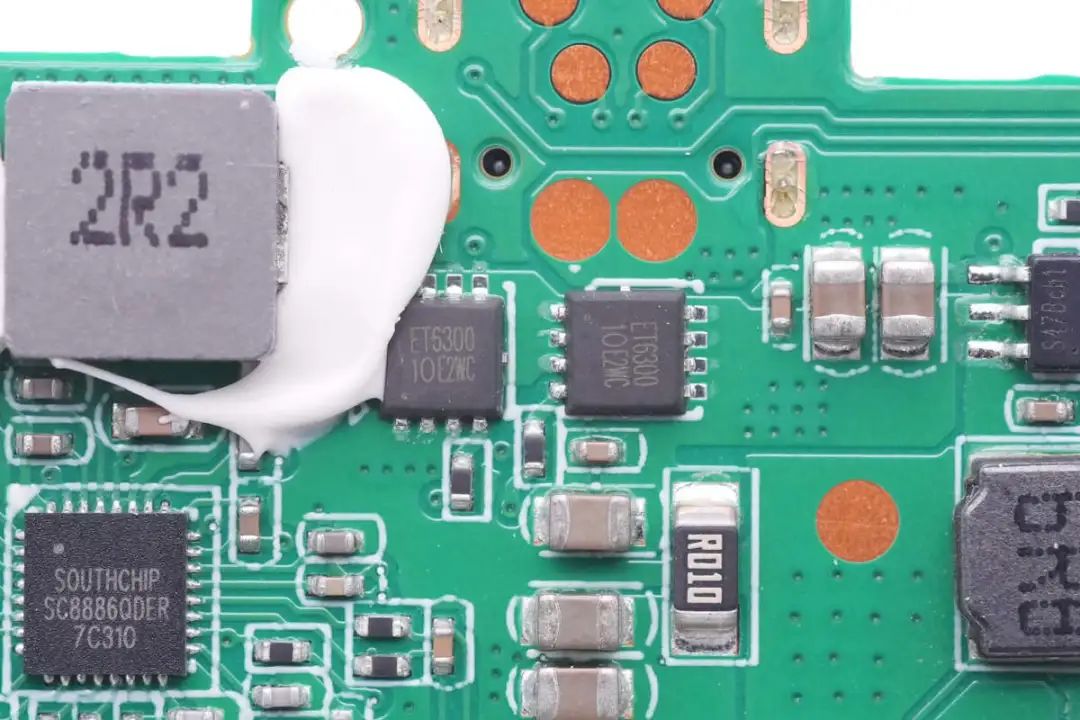

充电盒内置南芯科技SC8886双向同步升降压充电控制器，这款控制器还支持NVDC路径管理，具备I2C接口。在正向充电或反向放电时 支持降压模式、升压模式和升降压模式。支持1 至 4 节电 池充电，具备完整的充电管理功能。
SC8886 支持3.5-24V输入，输出支持3-20.8V，支持8mV为步进调节。芯片内置NVDC电源路径管理，支持输入电流和输入电压动态管理，自动调节充电电流。芯片集成过压、欠压保护、输出短路保护，过压保护，电池欠压、电池过压，过流和过热保护，采用QFN4*4-32封装。

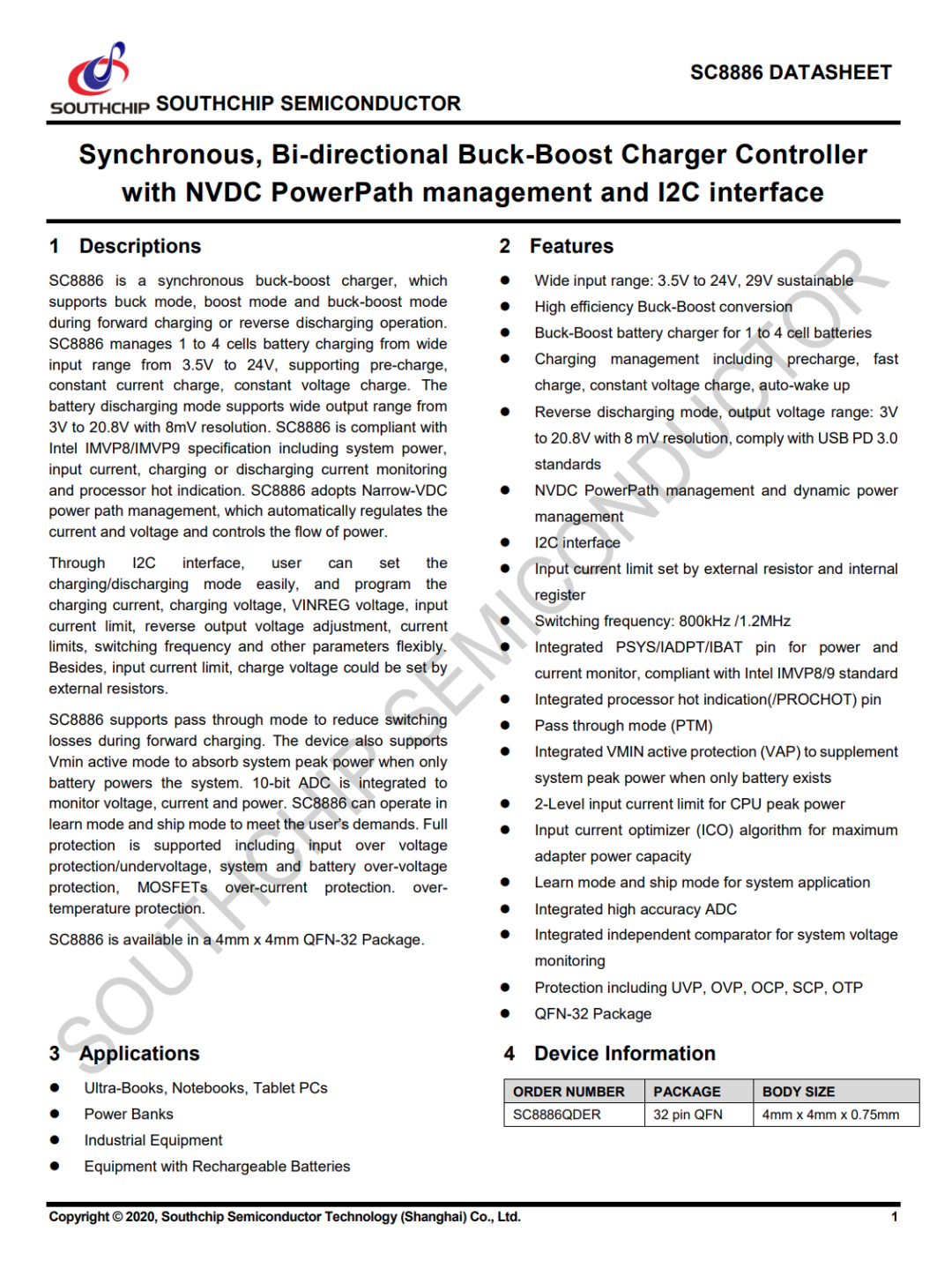

南芯科技 SC8886 资料信息。

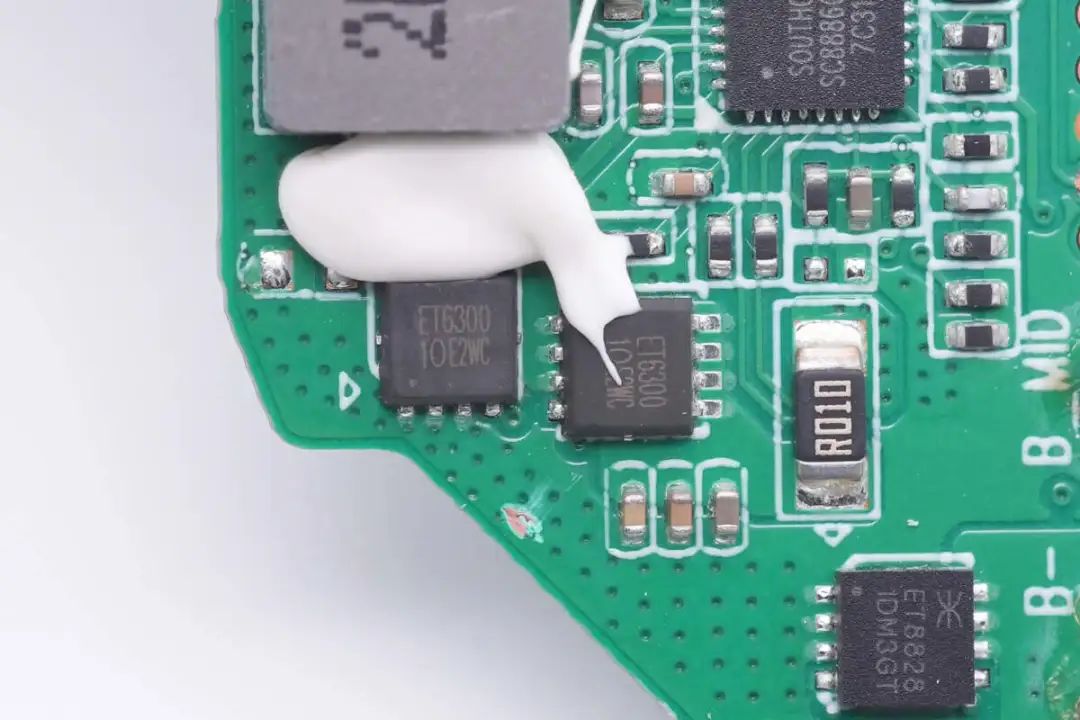

同步升降压开关管来自Eternal宜源，型号ET6300，NMOS，耐压30V，导阻7.9mΩ，采用PDFN3333封装。
另外两颗同步升降压开关管型号相同。

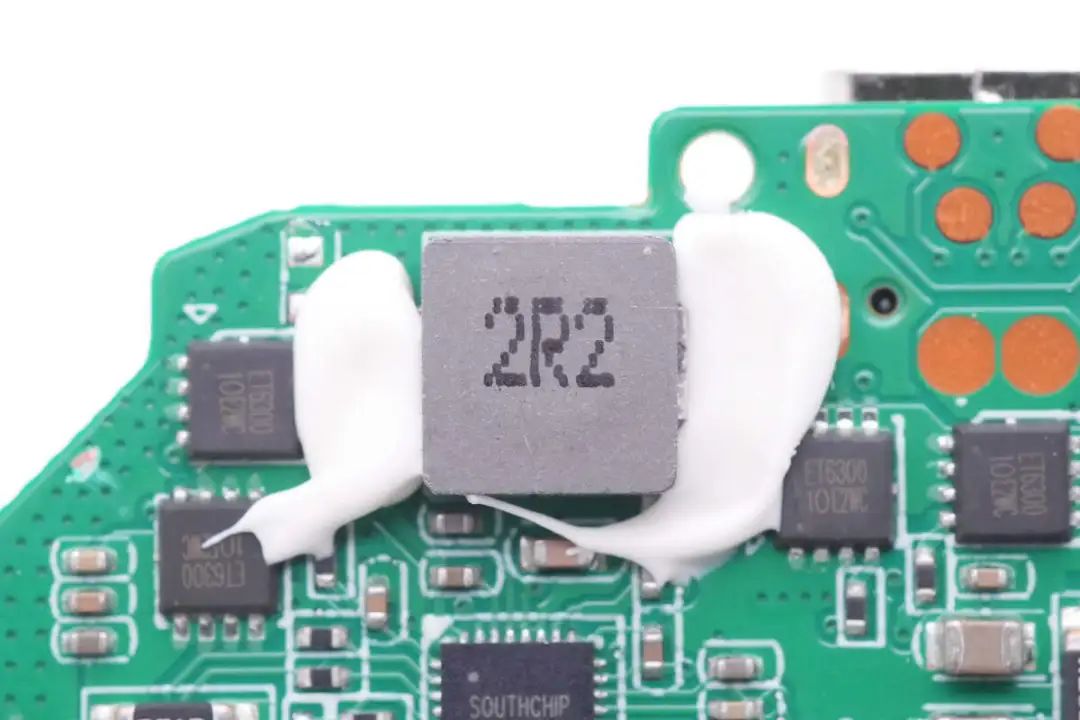

2.2μH合金升降压电感特写，两侧打胶加固。

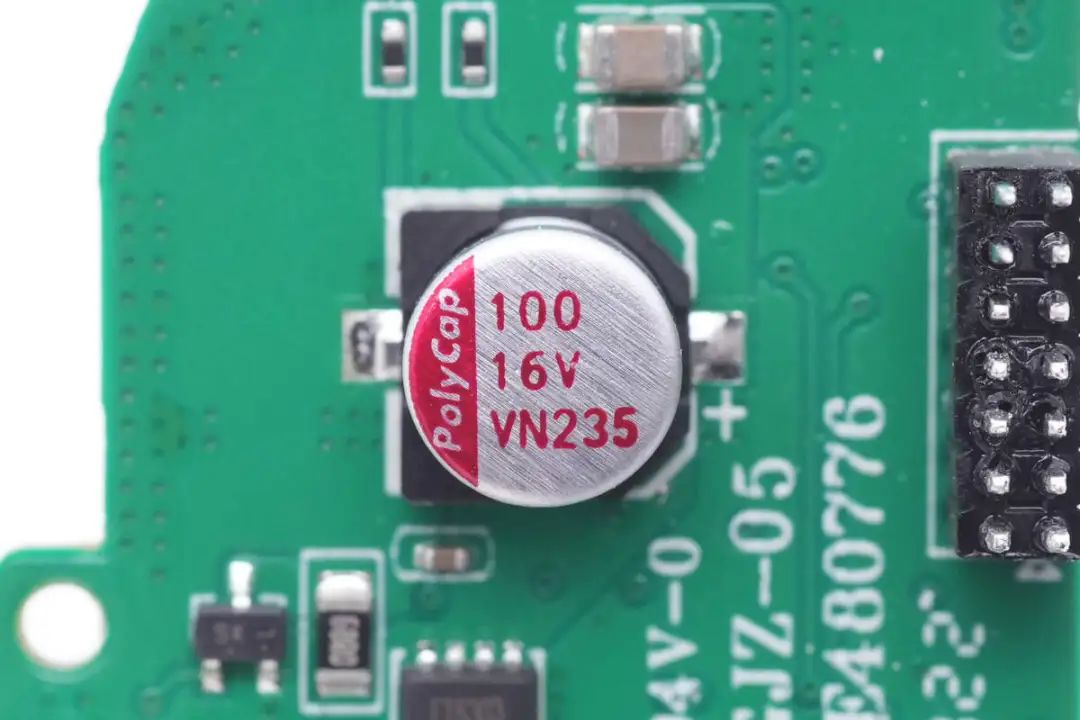

输出滤波电容来自Polycap柏瑞凯，为VN系列小型化SMD贴片电容，规格为100μF 16V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

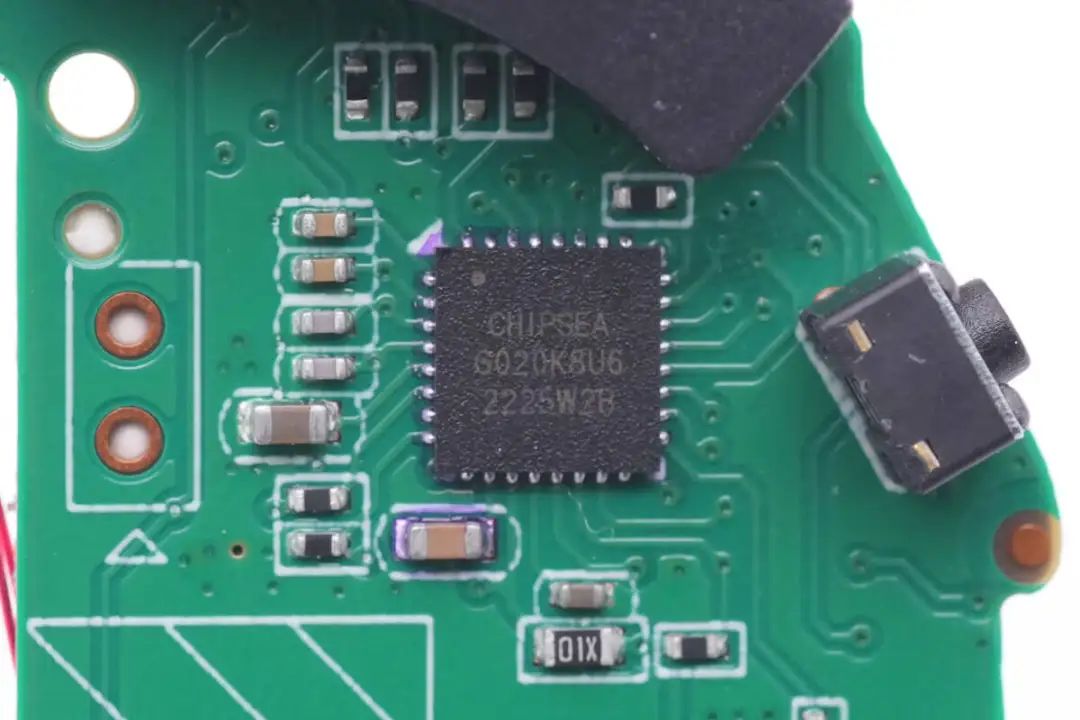

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

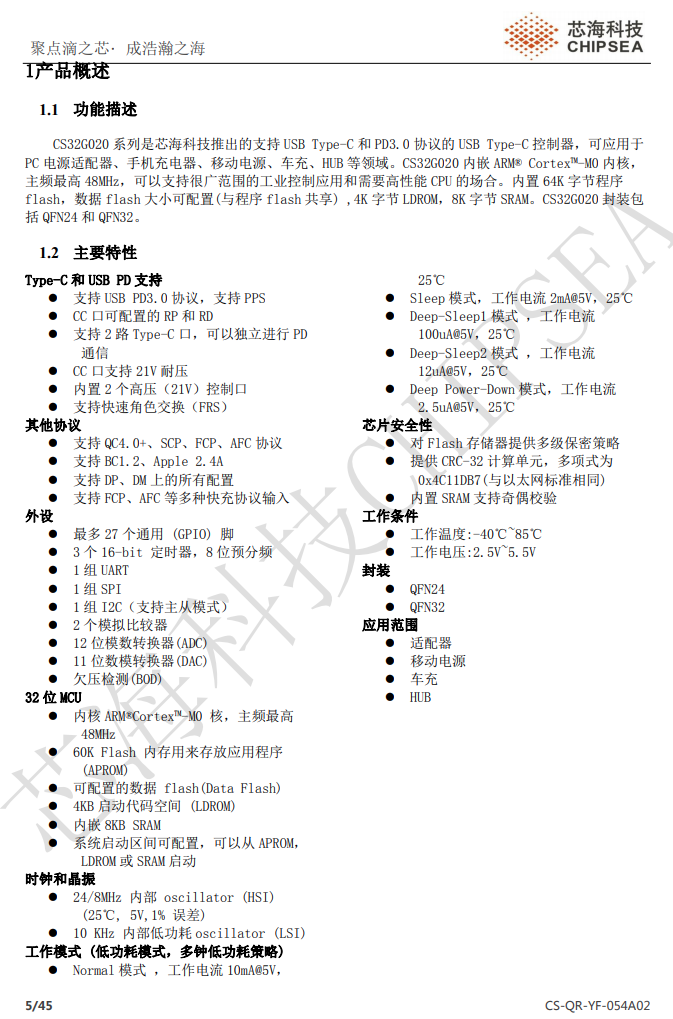

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。
充电头网了解到，芯海科技的快充芯片还被小米、vivo、联想、创维、极氪、小鹏、mophie、摩米士、安克、闪极、绿联等一众海内外大品牌采用，方案性能获客户一致认可。

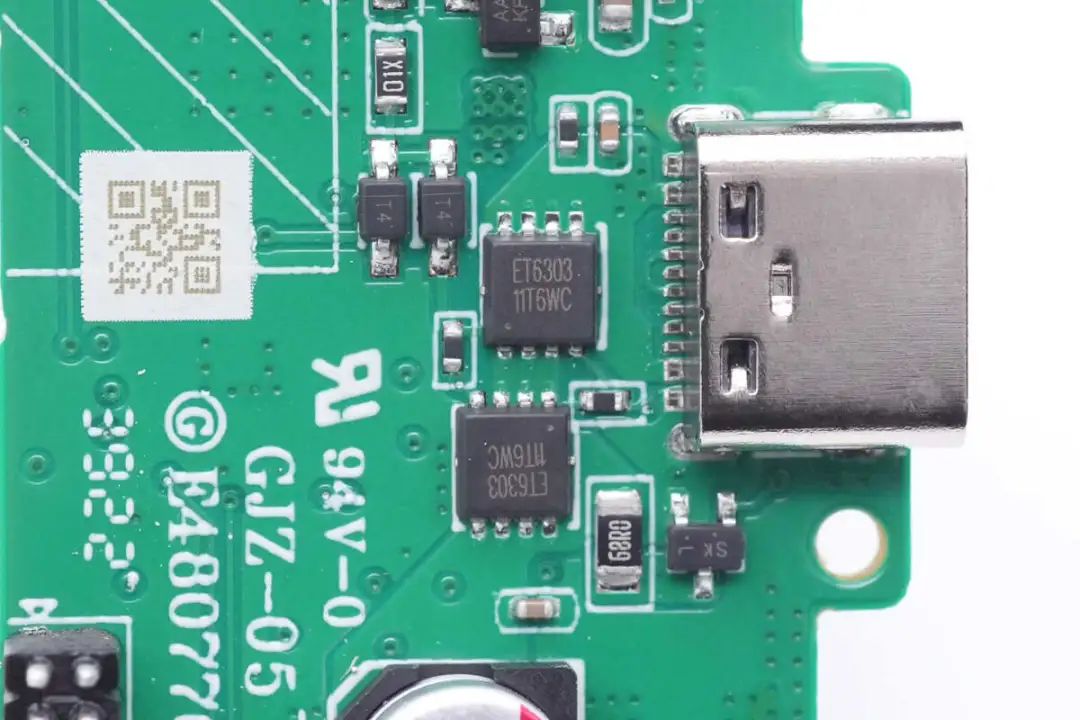

两颗输出VBUS开关管来自Eternal宜源，型号ET6303，是一颗耐压30V的PMOS，导阻8.5mΩ，采用PDFN3333封装，两颗对向串联。

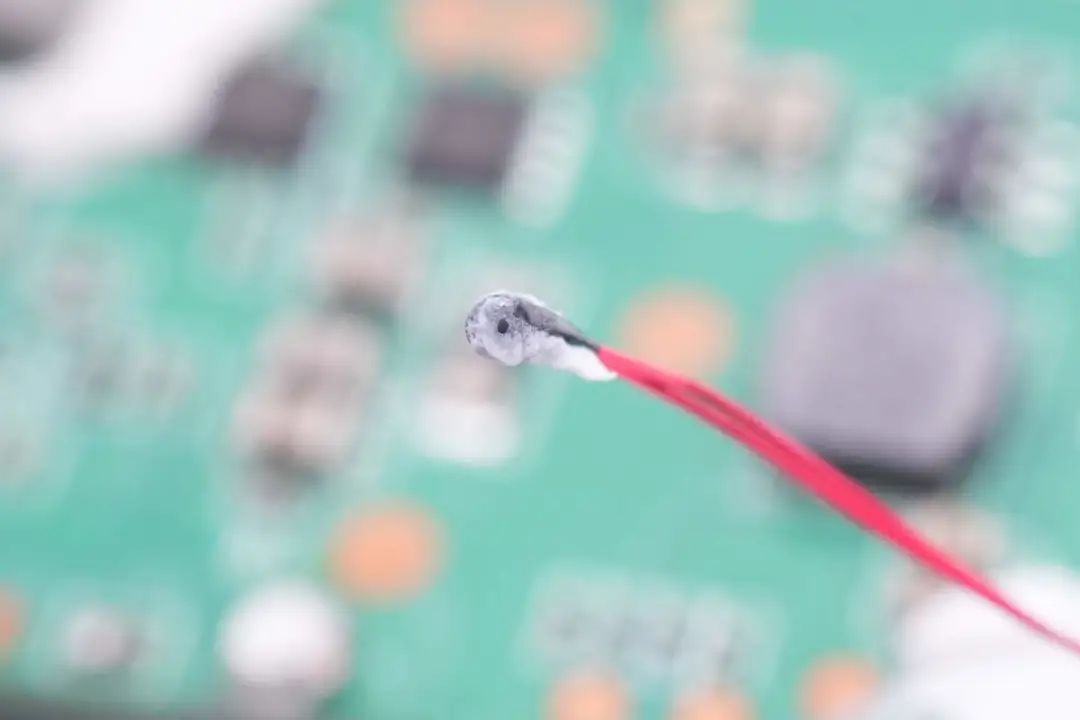

热敏电阻用于检测电池温度，通过胶水固定，进行电池温度保护。

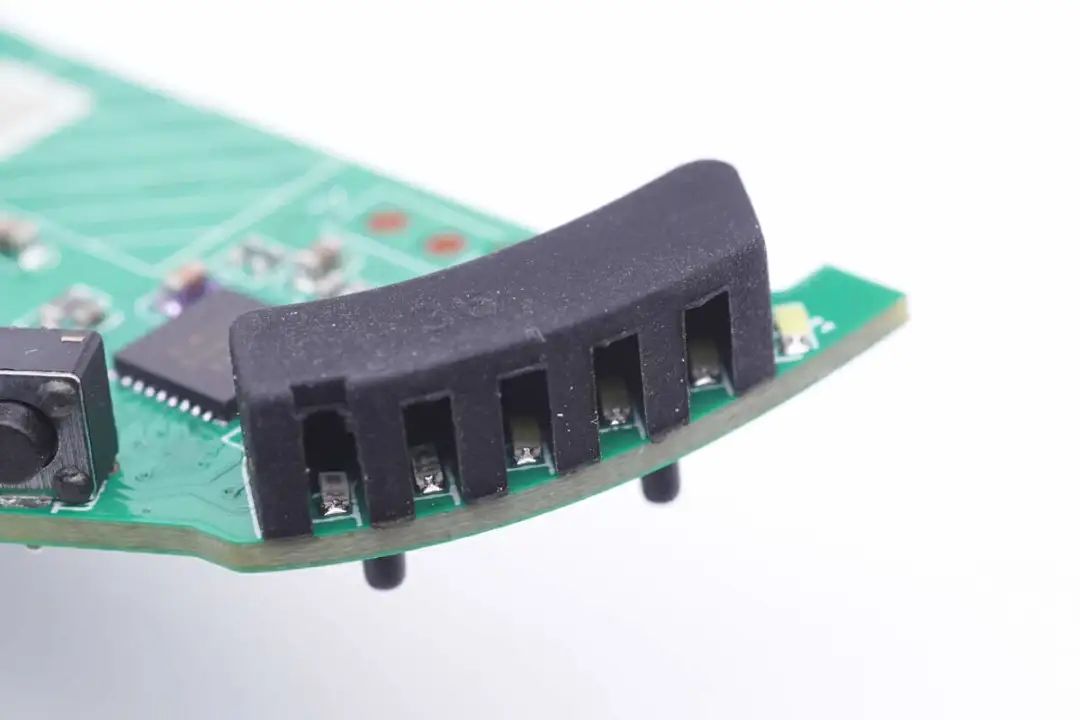

电量指示灯采用橡胶罩进行遮光。

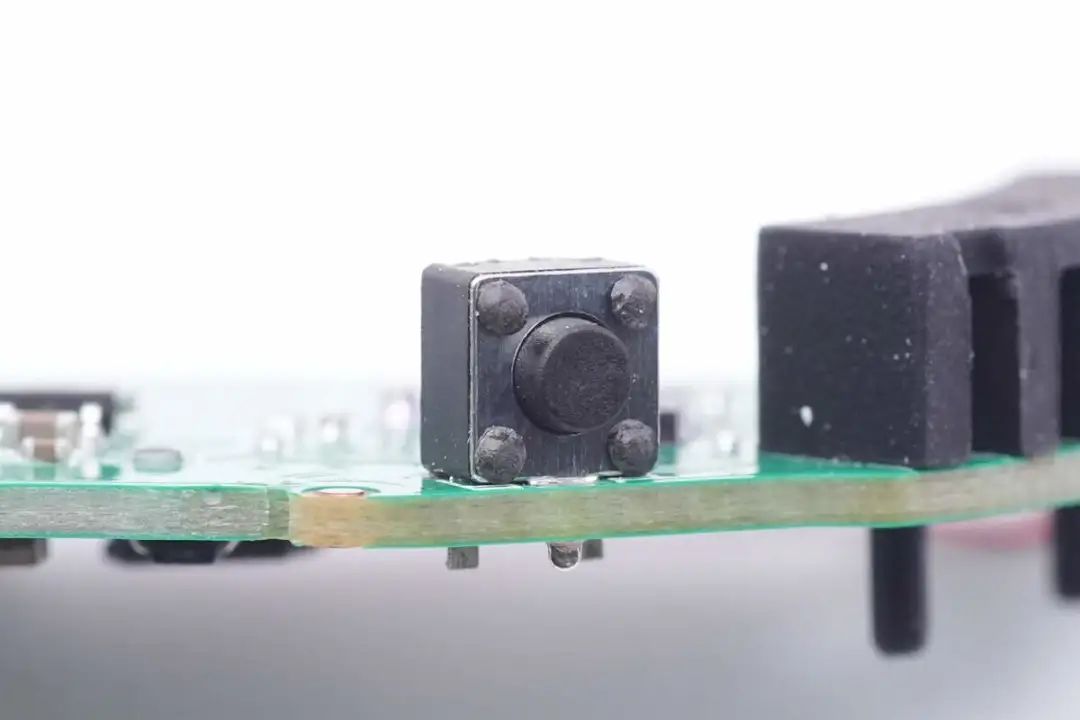

电量检测按键过孔焊接固定。

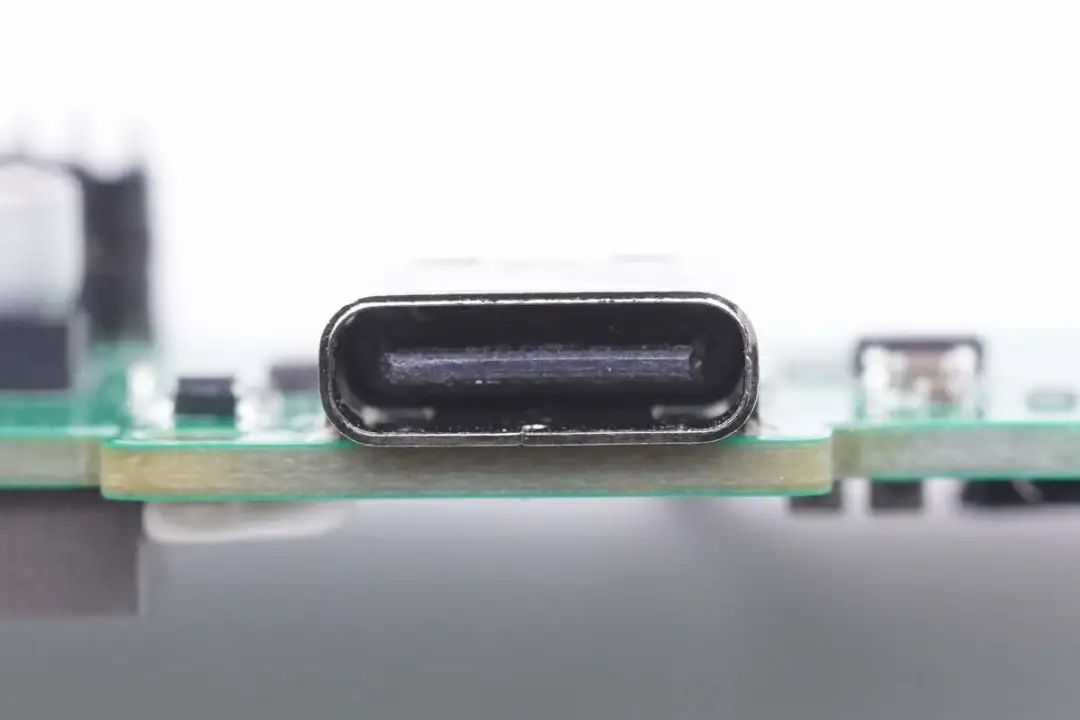

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

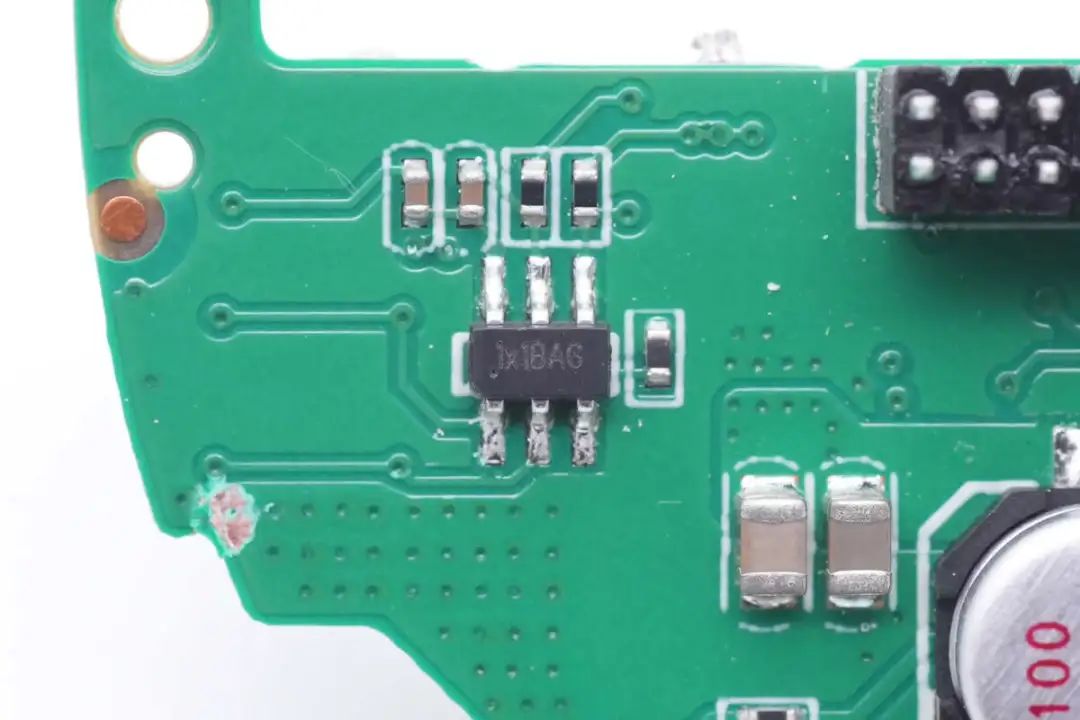

2串电池保护芯片丝印1x1BAG，采用SOT23封装。

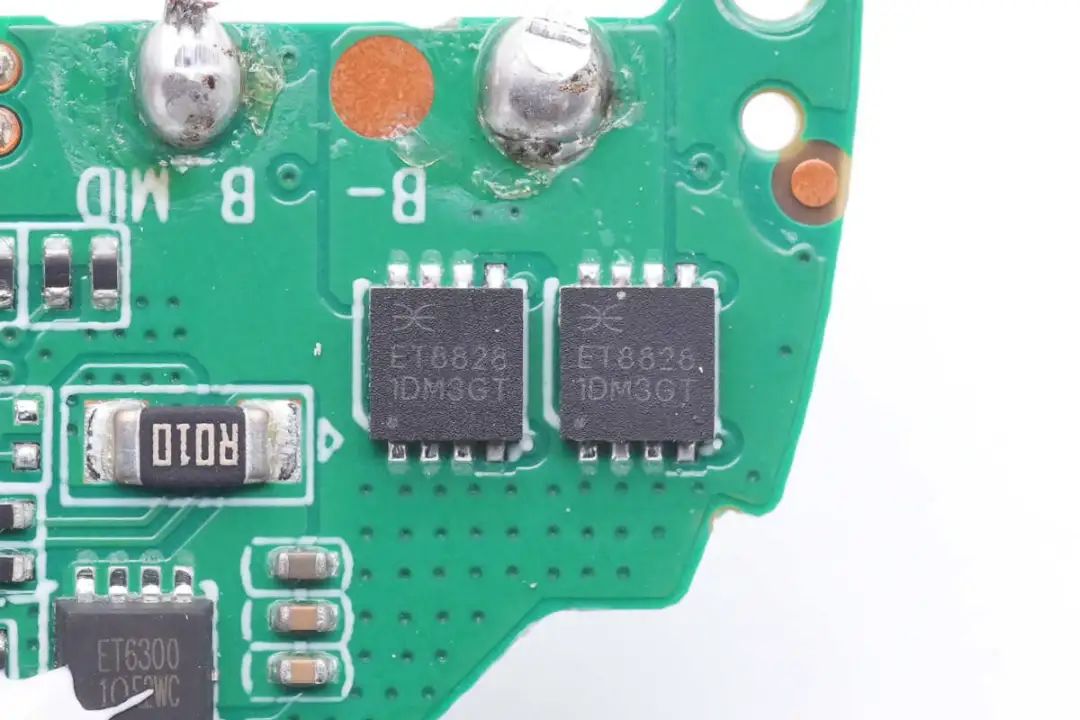

电池保护管来自Eternal宜源，型号ET8828，是一颗双NMOS，两颗并联。

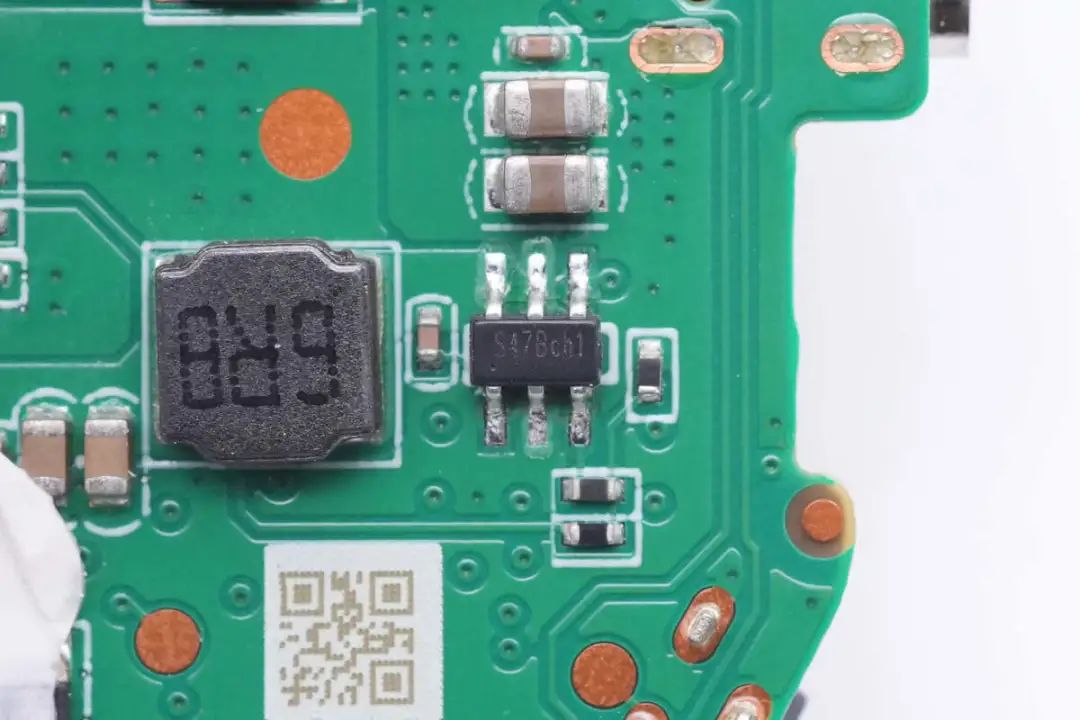

用于手表无线充电降压供电的降压芯片丝印S47B。
6.8μH降压电感特写。
连接到无线充电模块通过排针焊接连接。

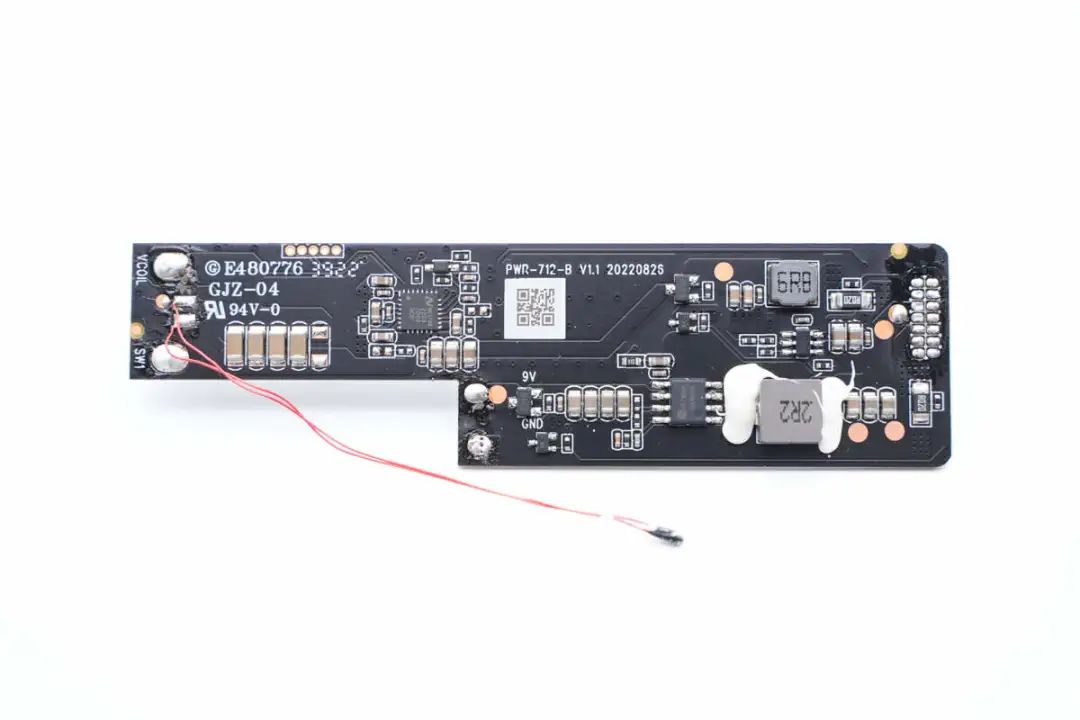

无线充电模块正面焊接一路升压电路，降压电路和无线充电芯片。

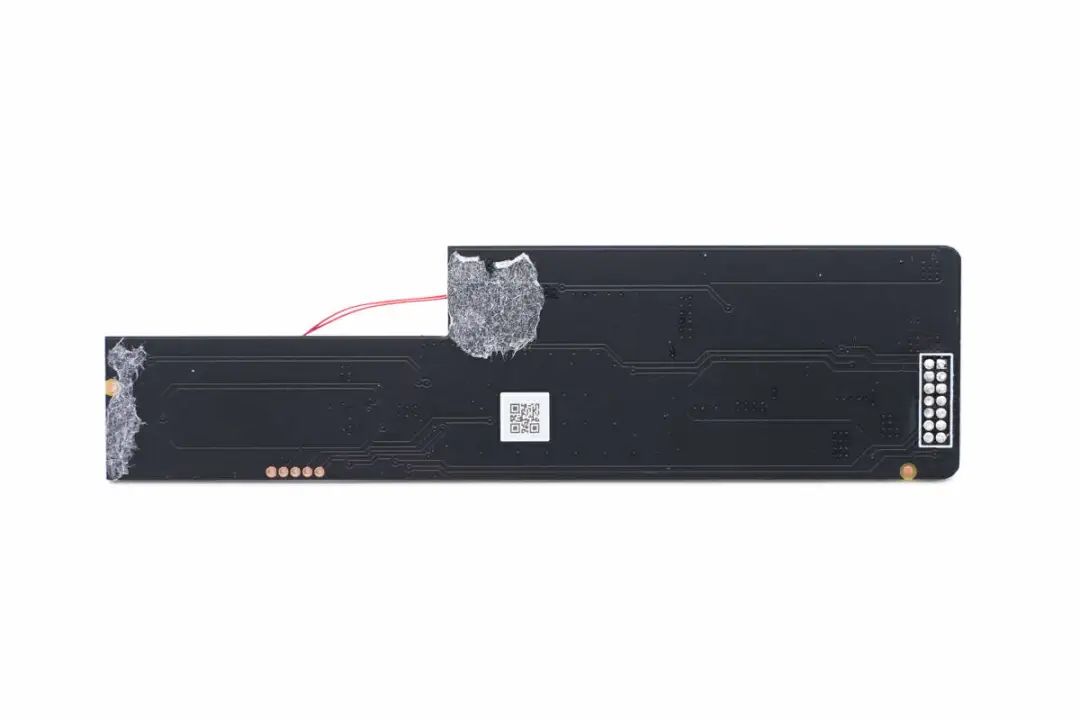

PCB背面没有焊接元件。

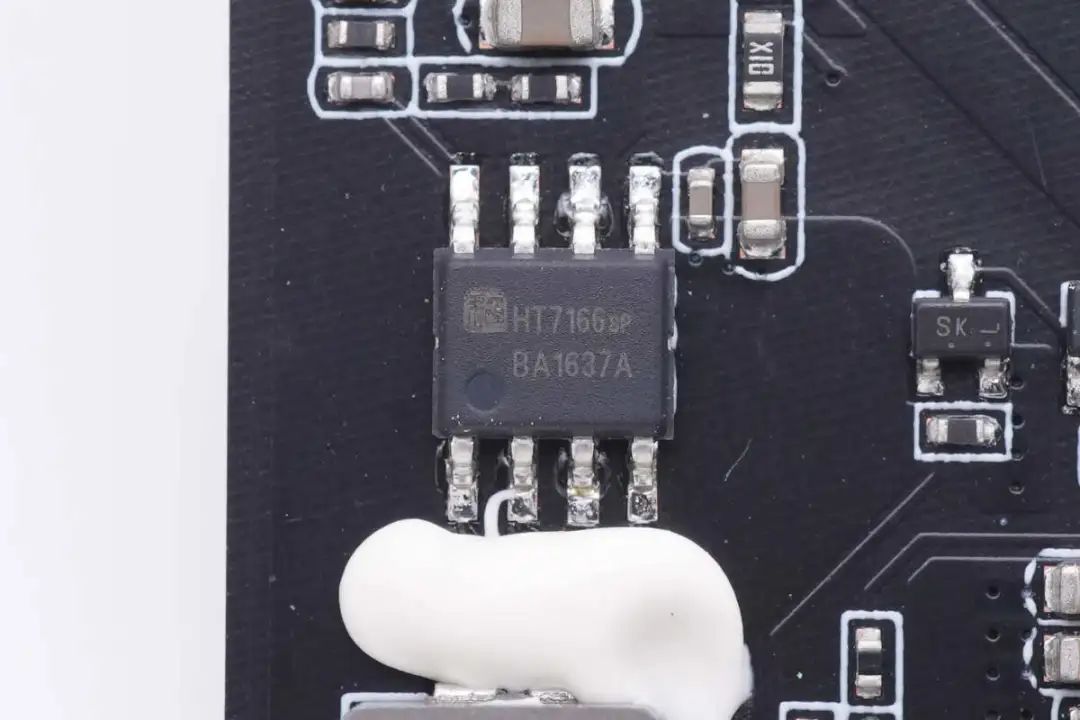

为苹果Magsafe模块供电的升压转换器来自禾润，型号HT7166，是一颗内置开关管的全集成升压转换器，支持2.7-13V输入电压范围，具备10A开关电流能力，支持13V输出电压。芯片具备输出过压保护，逐周期过流保护和过热保护。

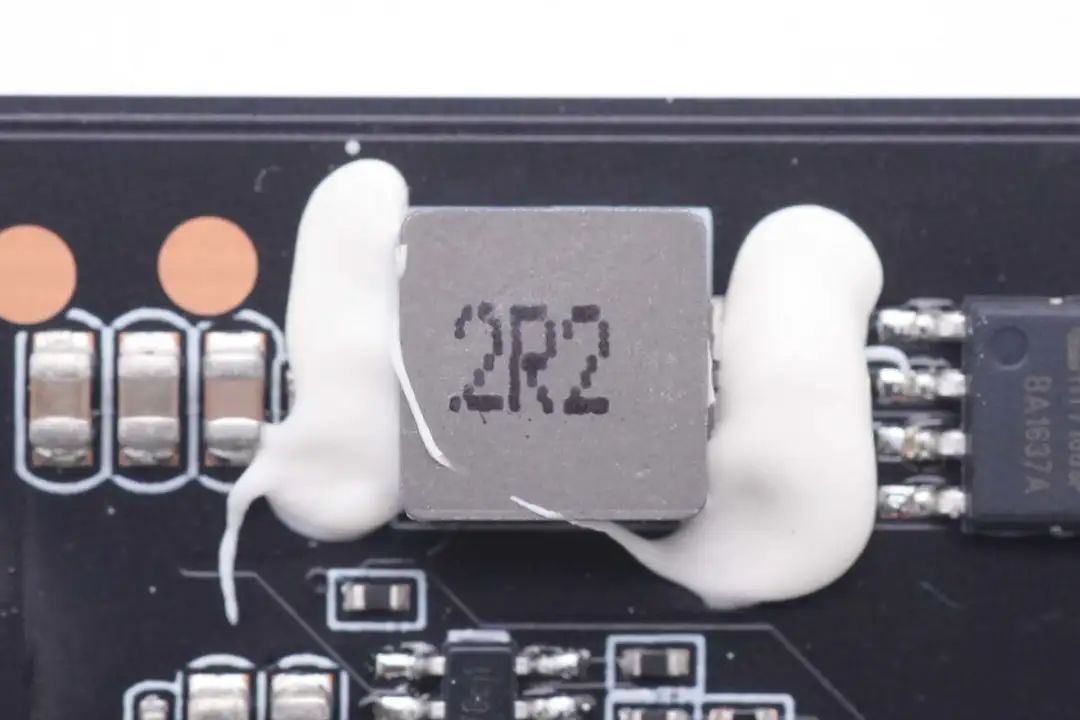

2.2μH合金电感采用胶水加固。

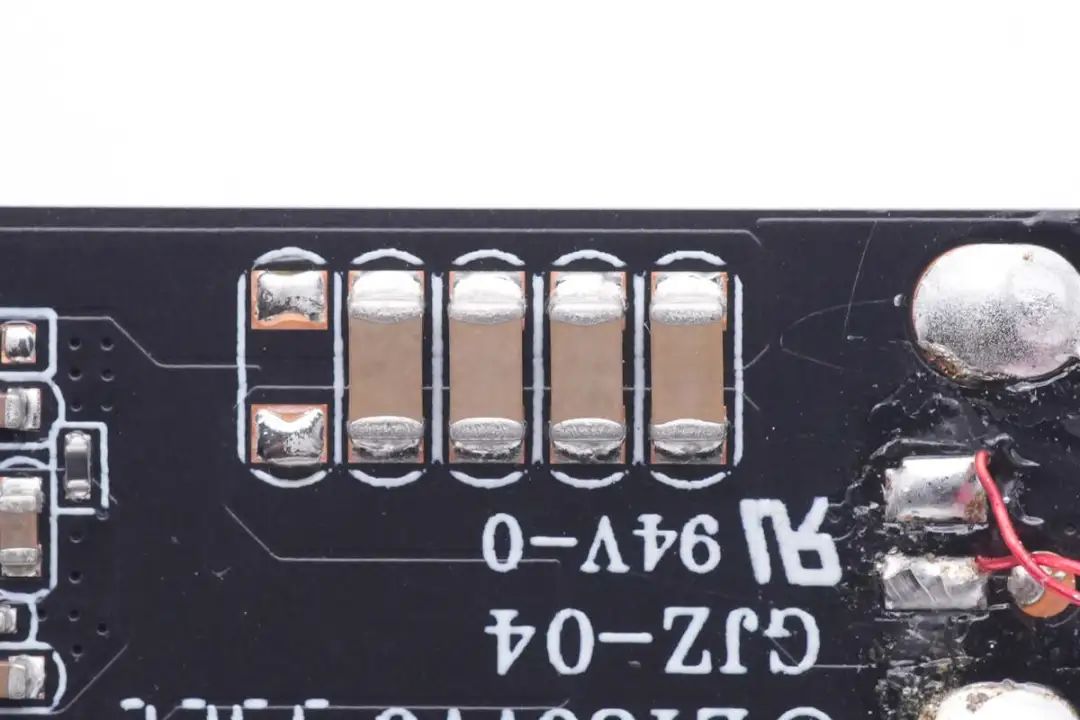

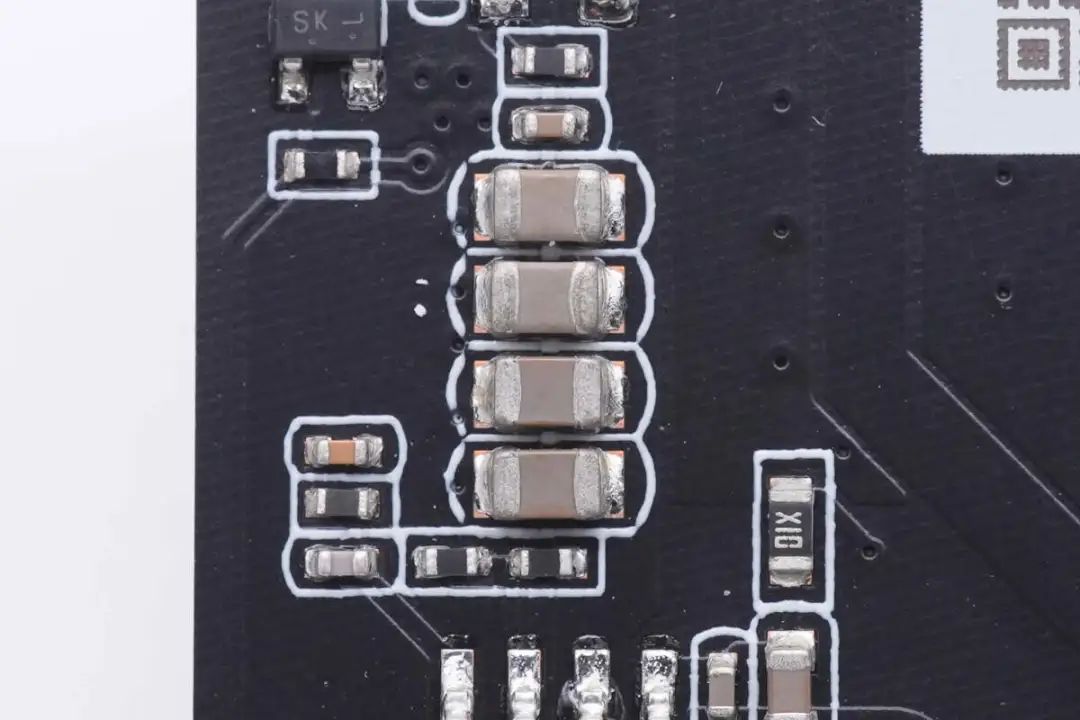

四颗输出滤波MLCC电容特写。

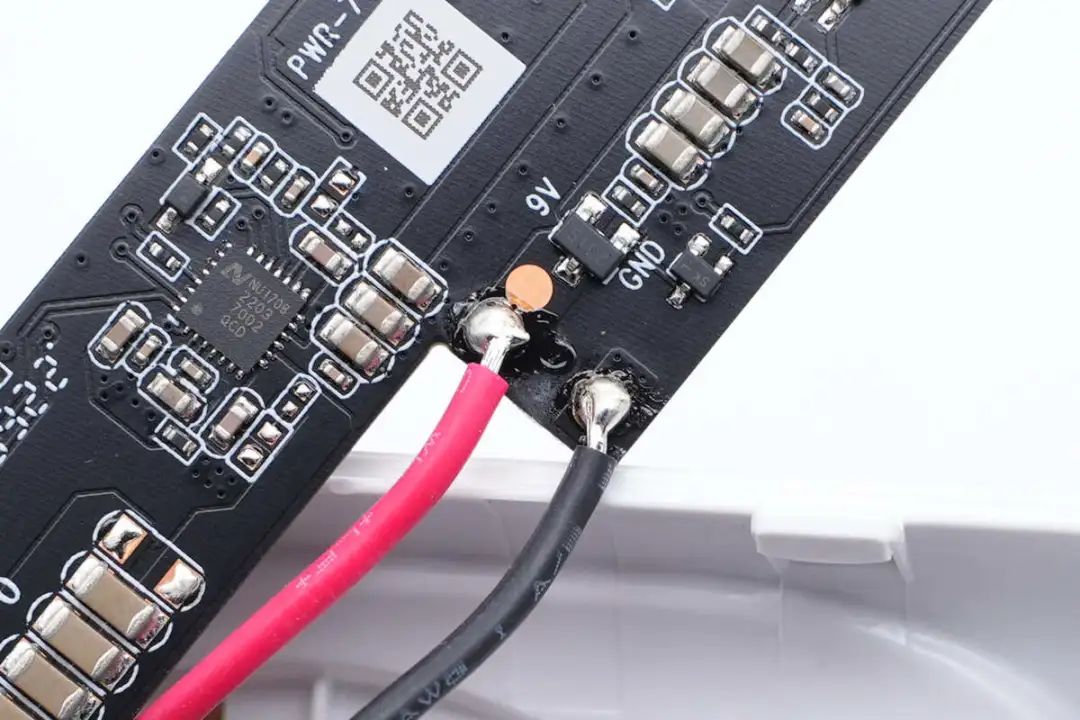

输出通过导线焊接连接到苹果Magsafe无线充电模块。

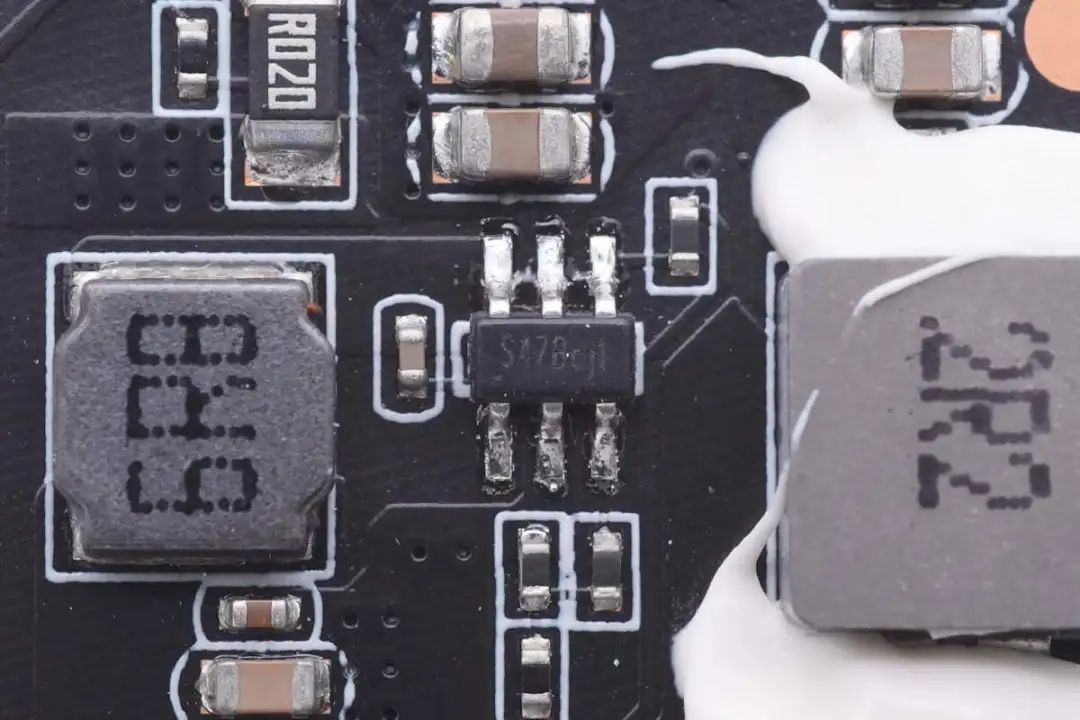

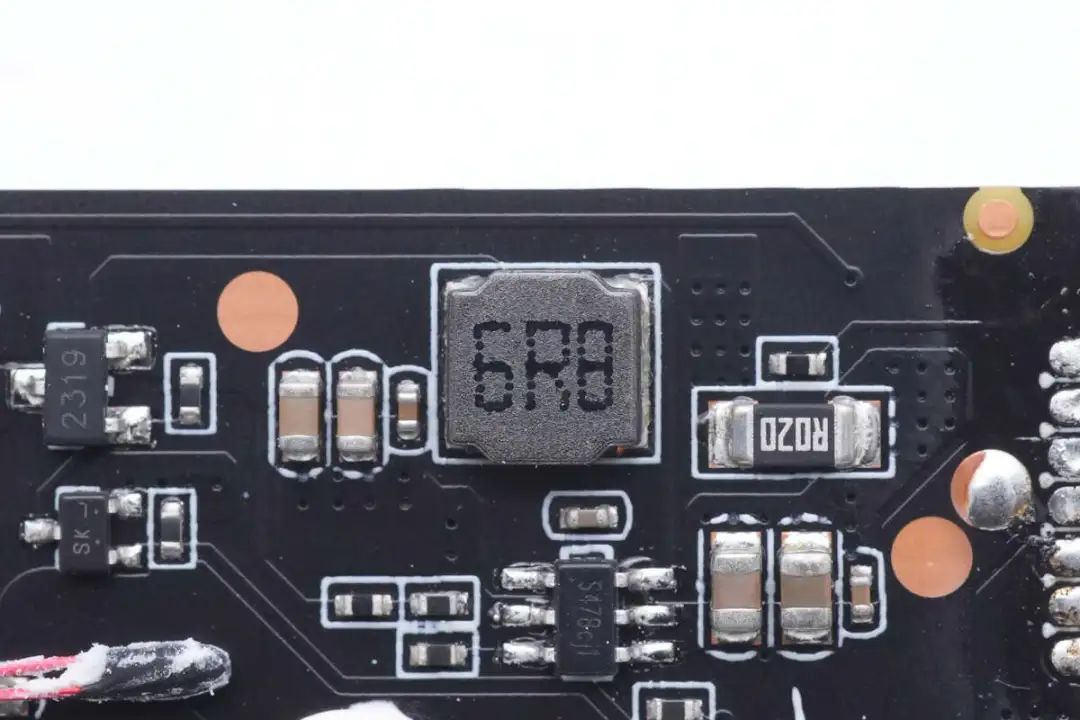

一颗降压芯片丝印S47B。
降压电感规格为6.8μH。

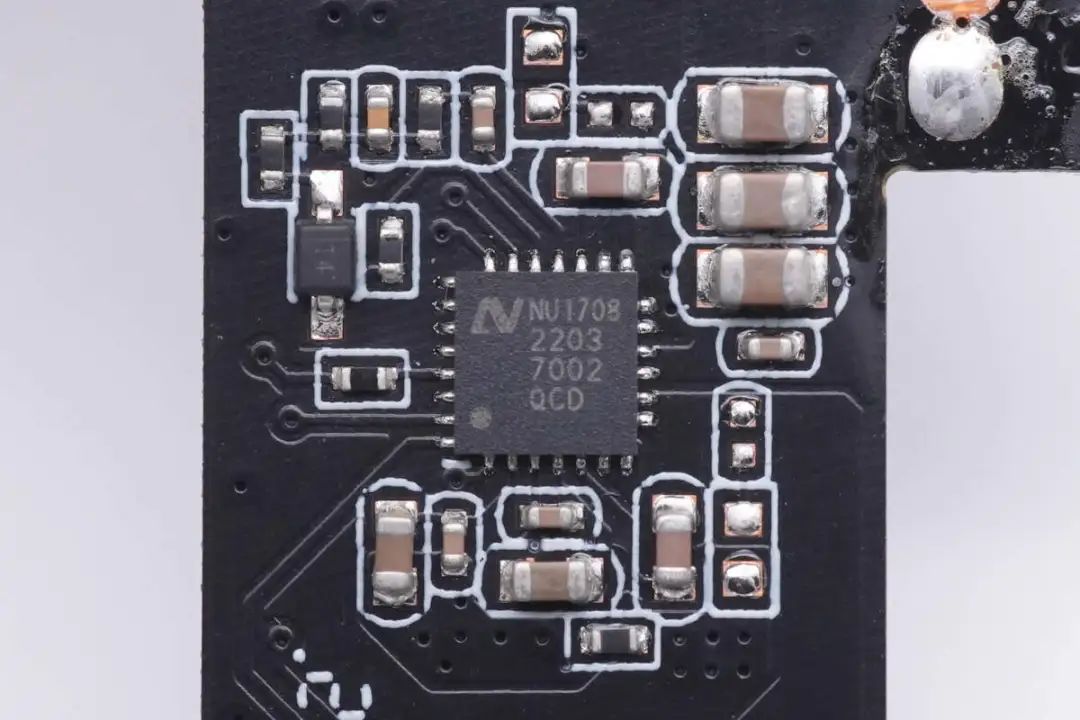

无线充电主控芯片采用伏达NU1708，是一颗高度集成的无线充电发射端芯片，内部集成MCU和无线充电功率级，将传统无线充电主控芯片和功率全桥芯片集成在一个封装内部，大大节省空间占用。
NU1708内置高精度无损电流检测，用于异物检测和带内通信，IC内部集成了输入电压欠压锁定、过电压保护、过电流保护和热关断等保护功能，进一步增强了整个系统解决方案的可靠性。
NU1708支持I2C和UART接口，内置ADC用于采集充电参数信息。支持QC及PD快充取电功能，具有低静态电流，单颗芯片可实现完整的无线充设计，输出功率可达30W。

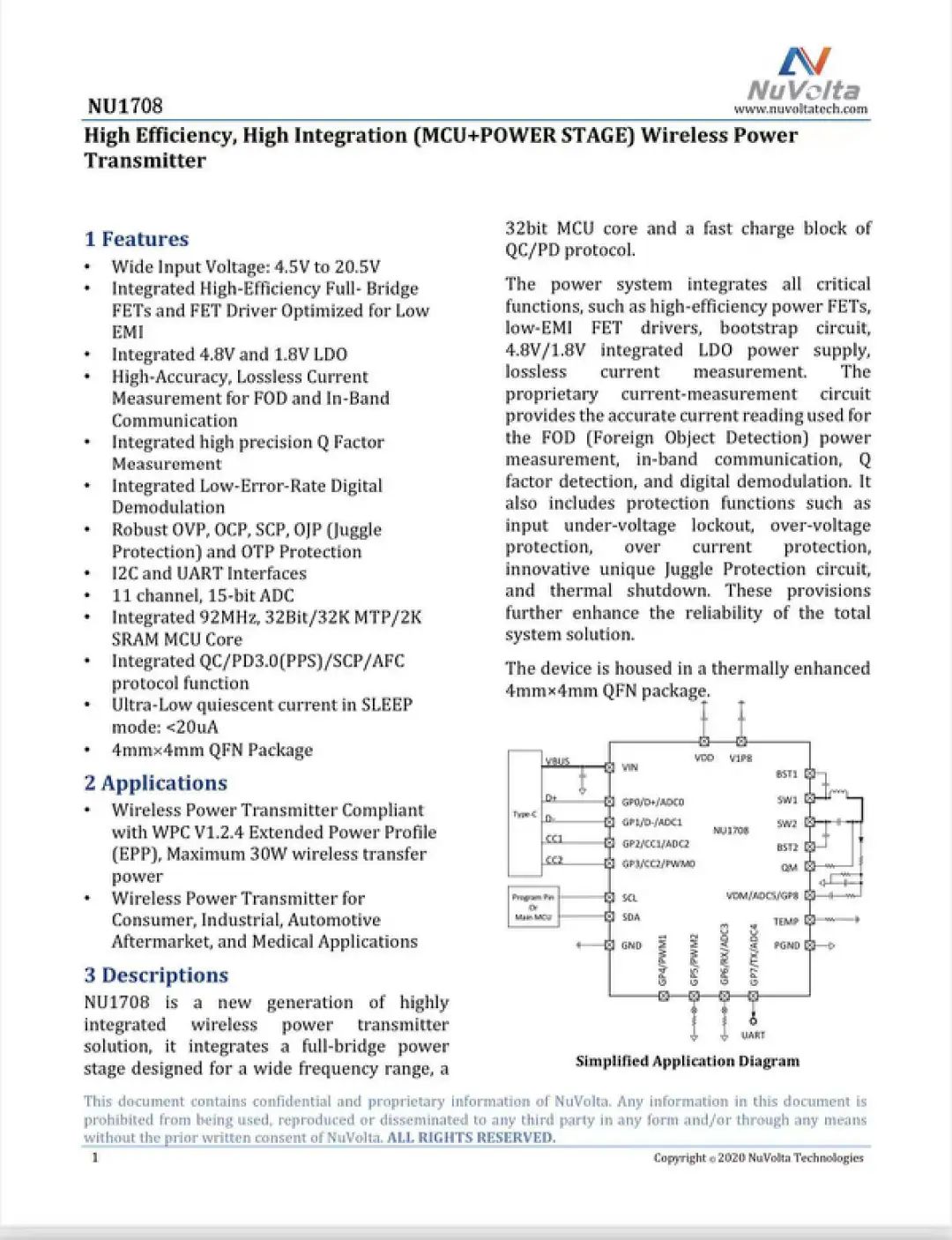

伏达半导体 NU1708 详细资料。
四颗并联的谐振电容特写。

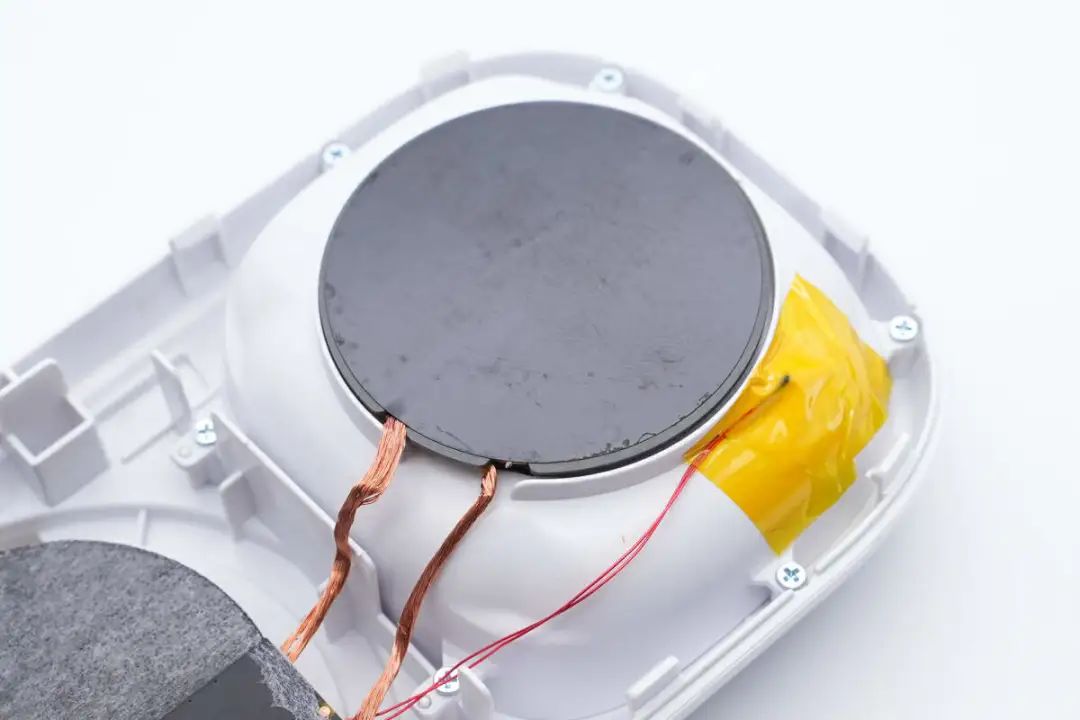

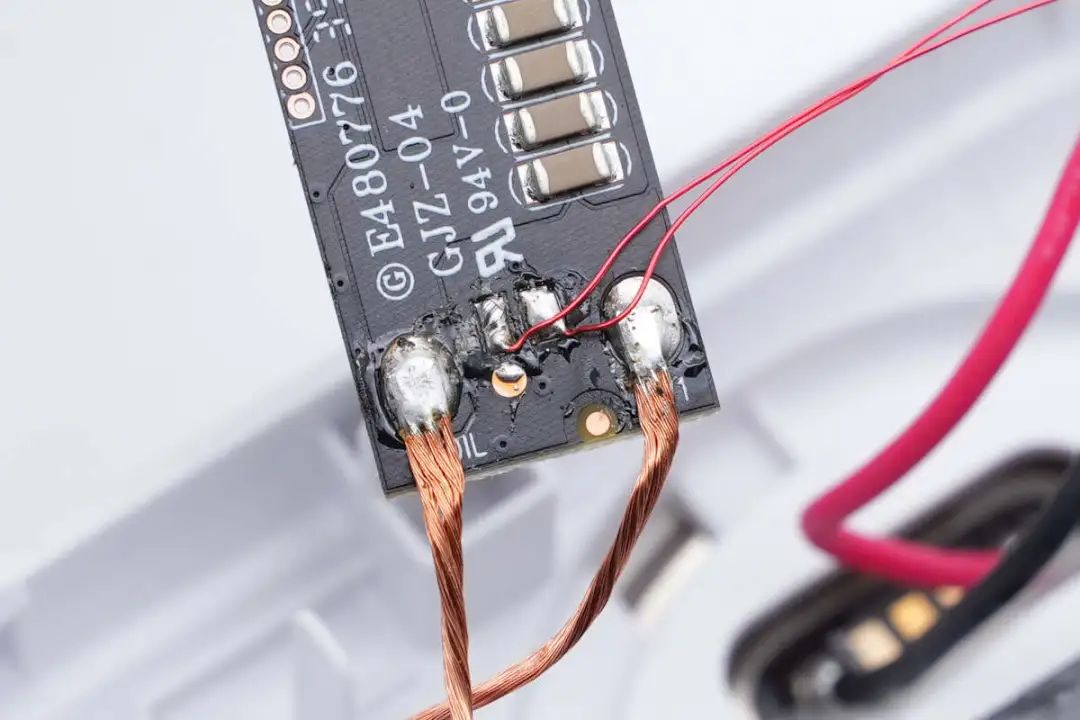

在无线充电线圈焊点中间是热敏电阻的焊点，用于检测无线充电线圈温度。
热敏电阻使用胶水和胶带粘贴固定。

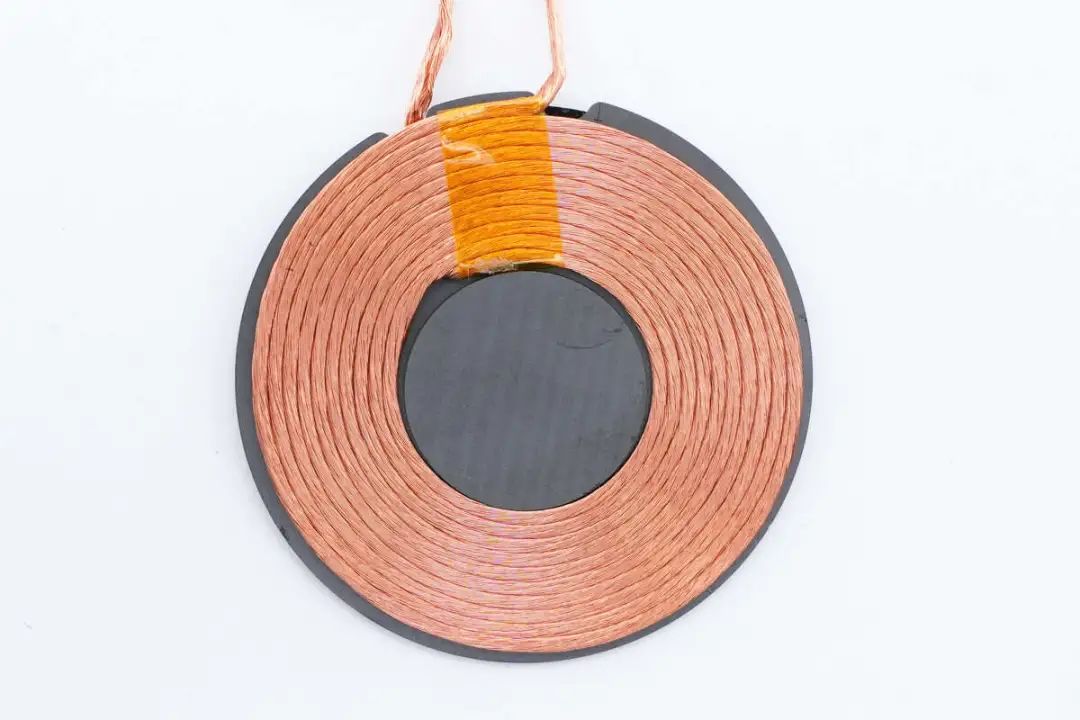

无线充电线圈采用利兹线绕制。
无线充电PCB直接焊接连接到苹果Magsafe磁吸无线充电模块，充电头网已经详细拆解过多遍，可点击链接查看往期拆解。

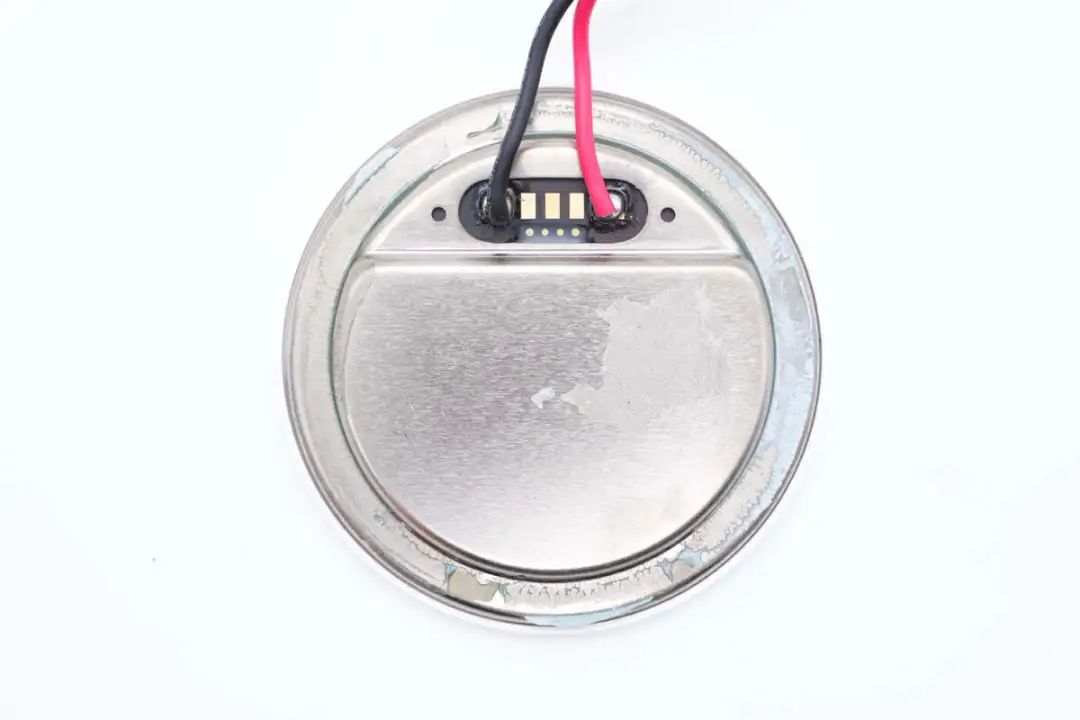

手表无线充电模块通过导线焊接连接供电。

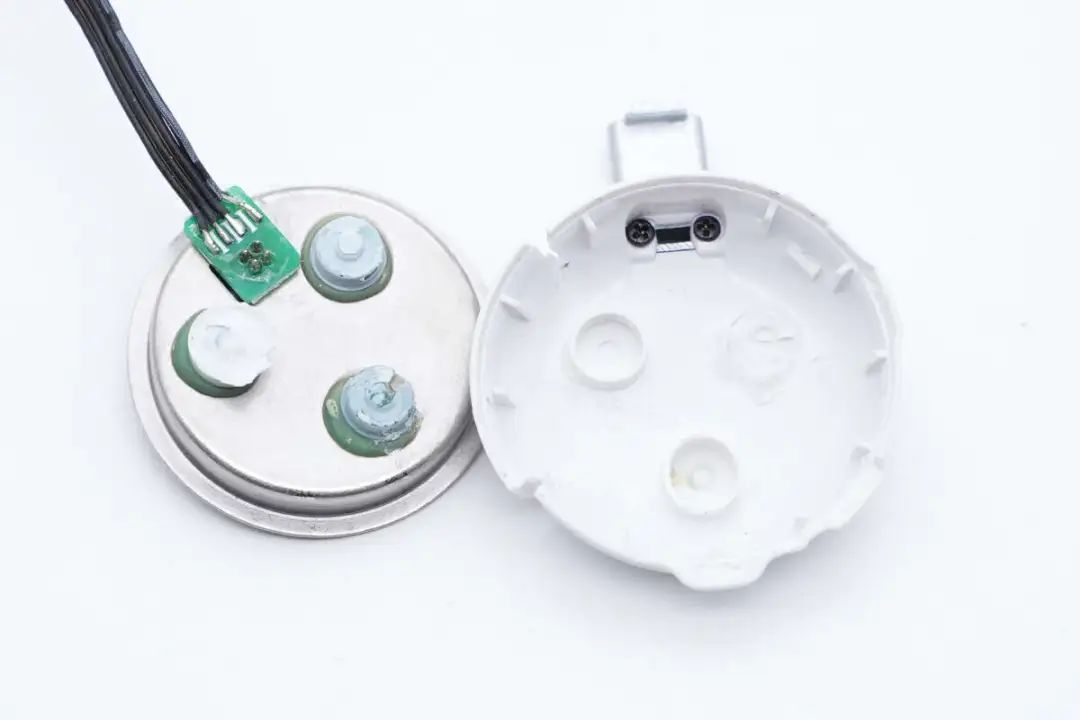

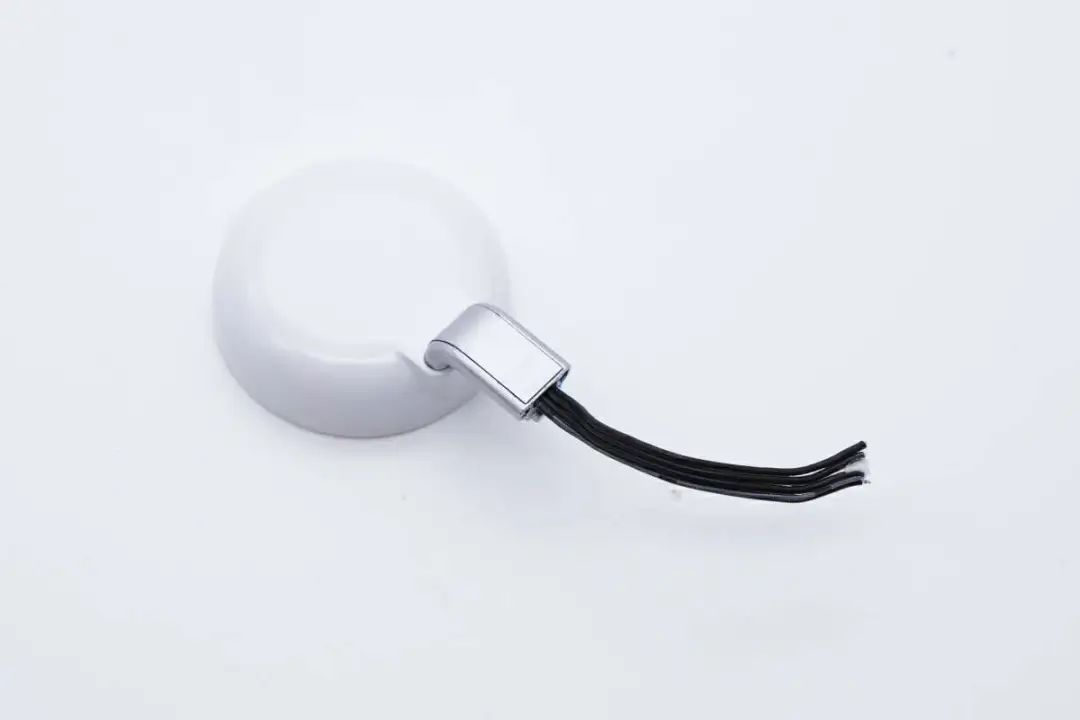

从外壳内部取出手表无线充电模块。

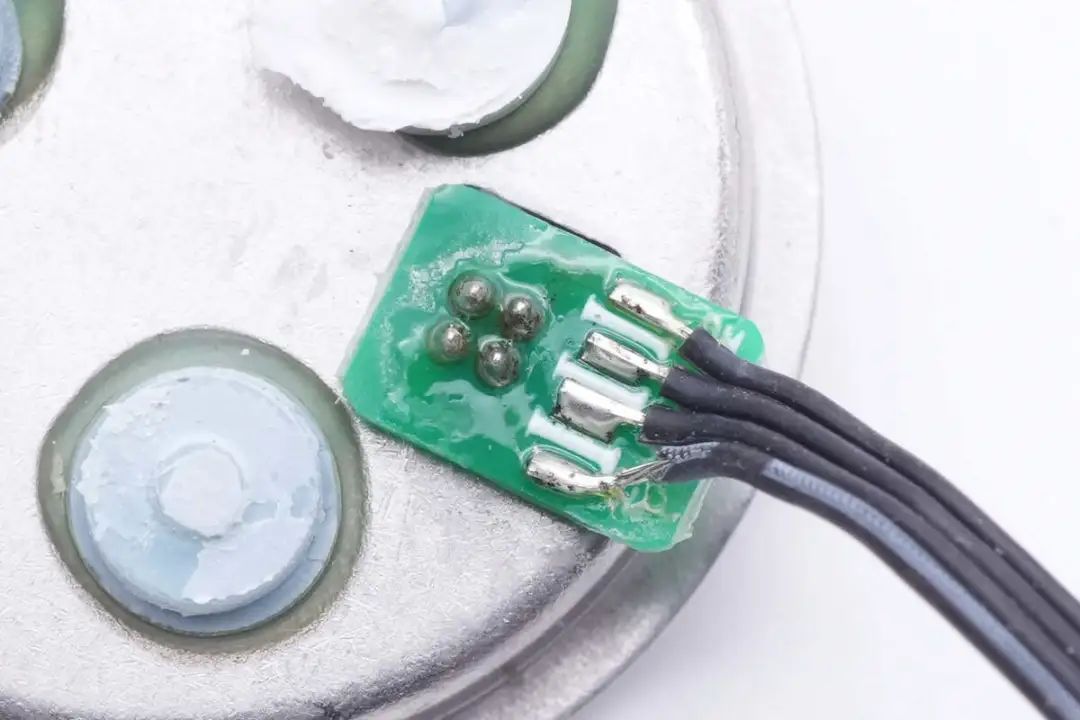

手表无线充电模块通过PCB与导线焊接连接，节省篇幅可以查看充电头网往期拆解。

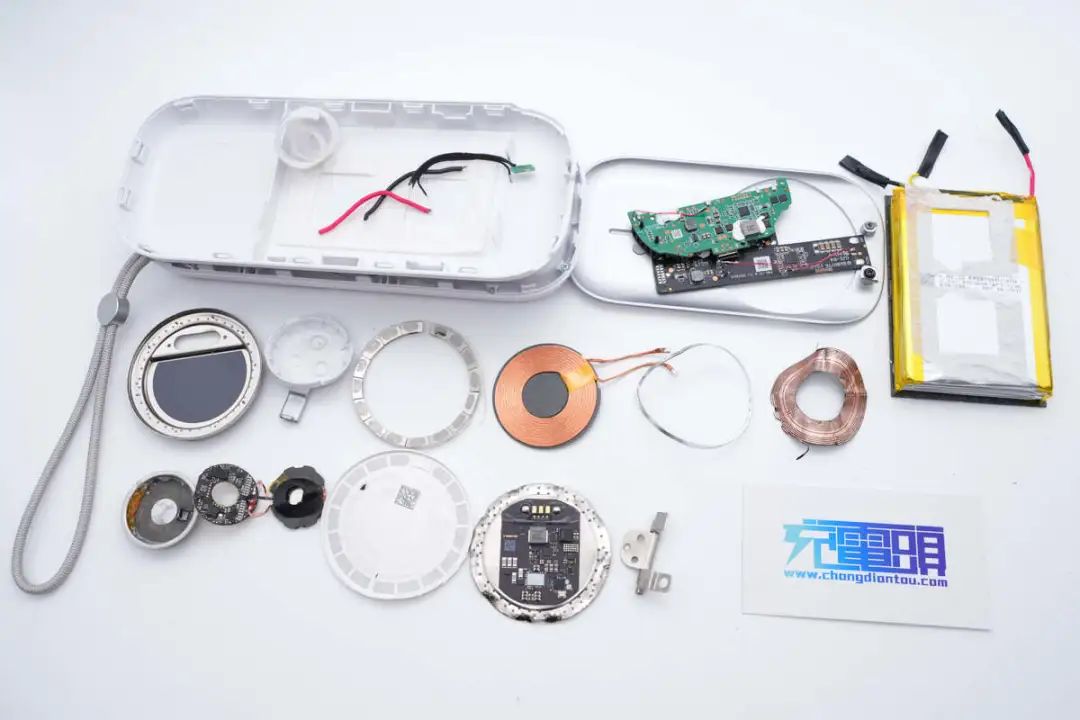

全部拆解一览，来张全家福。
充电头网拆解总结
摩米士这款磁吸无线充电盒支持为苹果手表，手机和无线耳机充电，采用原装苹果磁吸无线充电模块和手表无线充电模块。无线耳机可以收纳到充电盒内部进行无线充电。充电盒内置10000mAh电池，具备单USB-C口，可作为移动电源使用，为手机和平板电脑进行有线充电。
充电头网通过拆解了解到，摩米士这款磁吸无线充电盒内部采用模块化设计，在外壳上固定2串电池组。内部由移动电源PCBA模块和无线充电PCBA模块组成，移动电源PCBA模块采用南芯科技SC8886双向同步升降压控制器搭配芯海科技CS32G020K8U6协议芯片，用于电池充放电管理等功能。
无线充电PCBA模块采用禾润HT7166升压芯片为苹果磁吸无线充电模块升压供电，并采用伏达半导体NU1708单芯片无线充电发射芯片为耳机无线充电。其中电池和无线充电线圈均设有NTC热敏电阻进行过热保护，并使用原装模块为手机和手表无线充电，内部做工扎实，品质可靠。
